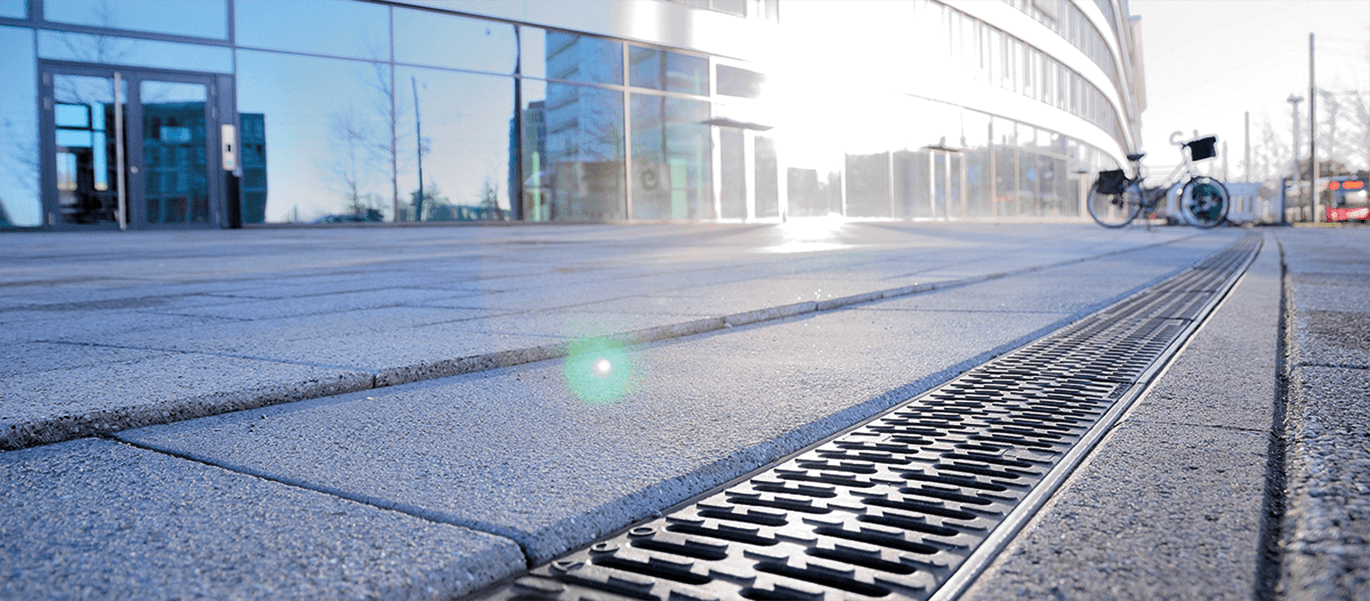

ACO XtraDrain

Всеки детайл от системата леки отводнителни улеи ACO XtraDrain е проектиран така, че да гарантира удобство и лекота при работа. Композитният материал с изключително високо качество предлага едновременно ниско тегло и висока стабилност.

Олекотена отводнителна система:

Улеи от композитен материал с ниско тегло
Различни ширини и защитни ръбове
V-образно сечение за по-добра хидравлика и самопочистващ ефект

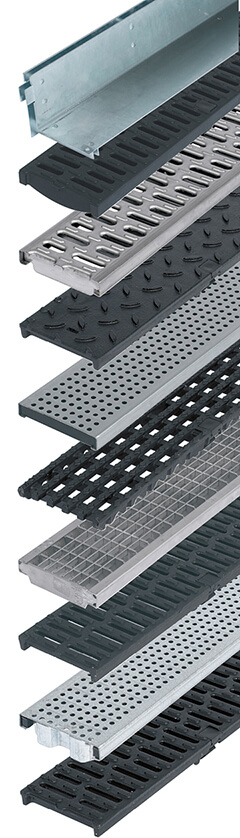

Богат избор от решетки: чугун,неръждаема или поцинкованастомана, композитен материал
Клас на натоварване A15 – D400, БДС EN 1433

Форма за Запитване

Насладете се на пълна свобода на проектиране с широката гама от решетки с различен дизайн, цветове и материали – от чугун, композитен материал, неръждаема или поцинкована стомана.

Иновативната производствена технология на АСО позволява изпълнението на различни визии, богати на идеи и индивидуалност. Архитектите имат свобода при избора на решетки за отводнителните улеи, като с това могат да постигнат характерни акценти, както и да създадат уникален дизайн, кореспондиращ с конкретния проект. Едновременно с това, оптималното отводняване и устойчивост са гарантирани.

ACO Drain Визуализатор Форма за Запитване

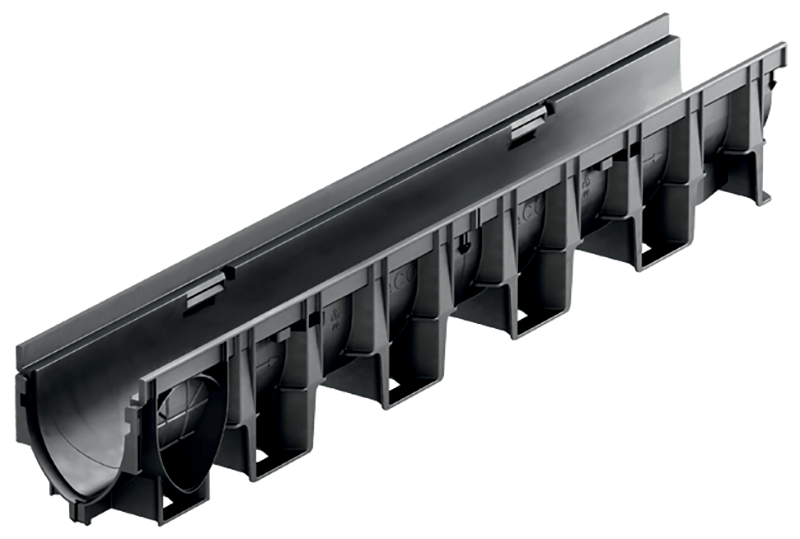

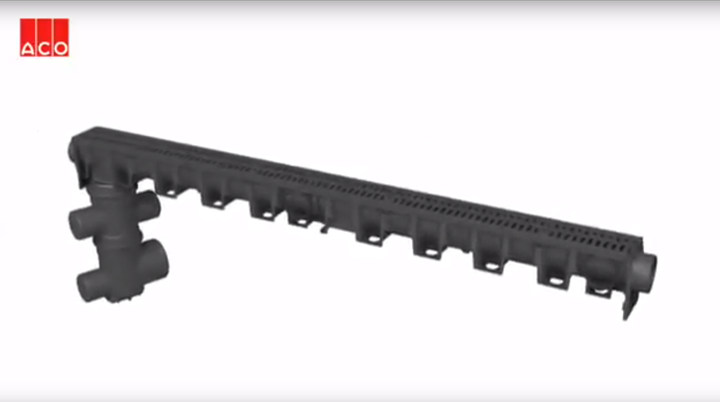

Композитен отводнителен улей с композитен или поцинкован защитен ръб

Събирателна шахта с кошница за едри отпадъци и адаптор за свързване

Решетка от композитен материал, чугун, неръждаема или поцинкована стомана

Отводнителни улеи с композитен защитен ръб, клас на натоварване до C250

Номинален размер mm	Широчина mm	Височина mm	ACO XtraDrain - отводнителен улей 1.0 m	Височина mm
100	138	150		75
150	188	210	100
200	238	265

Номинален размер

Широчина

Височина

ACO XtraDrain -

отводнителен улей 1.0 m

Височина

ACO XtraDrain -

нископрофилен улей 1.0 m

100

138

150

188

210

100

200

238

265

Отводнителни улеи със стоманен защитен ръб, клас на натоварване до D400

Номинален размер mm	Широчина mm	Височина mm	ACO XtraDrain - отводнителен улей 1.0 m	Височина mm
100	142	150		75
150	192	210	100
200	242	265

Номинален размер

Широчина

Височина

ACO XtraDrain -

отводнителен улей 1.0 m

Височина

ACO XtraDrain -

нископрофилен улей 1.0 m

100

142

150

192

210

100

200

242

265

Брошура ACO XtraDrain	pdf
Продуктов каталог ACOXtraDrain	pdf

X100

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
3.70	0.74
3.46	0.35
3.30	0.22
3.14	0.16
3.02	0.12
2.91	0.10
2.84	0.08
2.72	0.07
2.66	0.06
2.58	0.05

Q [l/s]	q [l/s/m]
4.75	0.95
5.10	0.51
5.33	0.36
5.50	0.28
5.63	0.23
5.73	0.19
5.81	0.17
5.88	0.15
5.92	0.13
5.95	0.12

Q [l/s]	q [l/s/m]
5.47	1.09
6.16	0.62
6.60	0.44
6.92	0.35
7.15	0.29
7.35	0.25
7.52	0.21
7.60	0.19
7.74	0.17
7.80	0.16

X100 - нископрофилен

h=7.5 cm

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
0.58	0.116
0.53	0.053
0.49	0.033
0.45	0.023
0.42	0.017
0.40	0.013
0.38	0.011
0.37	0.009
0.35	0.008
0.34	0.007

Q [l/s]	q [l/s/m]
0.99	0.198
1.10	0.110
1.16	0.077
1.19	0.060
1.22	0.049
1.24	0.041
1.25	0.036
1.26	0.032
1.27	0.028
1.28	0.026

Q [l/s]	q [l/s/m]
1.23	0.246
1.42	0.142
1.53	0.102
1.54	0.077
1.54	0.062
1.54	0.051
1.54	0.044
1.54	0.039
1.54	0.034
1.54	0.031

X100 - нископрофилен

h=10 cm

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
1.58	0.316
1.46	0.146
1.37	0.091
1.30	0.065
1.24	0.050
1.18	0.039
1.14	0.033
1.10	0.028
1.06	0.024
1.03	0.021

Q [l/s]	q [l/s/m]
2.27	0.454
2.50	0.250
2.64	0.176
2.74	0.137
2.80	0.112
2.85	0.095
2.88	0.082
2.91	0.073
2.94	0.065
2.97	0.059

Q [l/s]	q [l/s/m]
2.74	0.548
3.14	0.314
3.36	0.224
3.52	0.176
3.67	0.147
3.77	0.126
3.82	0.109
3.90	0.098
3.90	0.087
4.00	0.080

X150

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
9.00	1.80
8.60	0.86
8.25	0.55
8.00	0.40
7.75	0.31
7.50	0.25
7.35	0.21
7.12	0.18
6.98	0.16
6.80	0.14

Q [l/s]	q [l/s/m]
11.00	2.20
11.80	1.18
12.38	0.83
12.90	0.65
13.25	0.53
13.62	0.45
13.83	0.40
14.00	0.35
14.18	0.32
14.35	0.29

Q [l/s]	q [l/s/m]
12.50	2.50
14.00	1.40
15.40	1.03
16.00	0.80
16.58	0.66
17.07	0.57
17.50	0.50
18.00	0.45
18.23	0.41
18.50	0.37

X200

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
18.50	3.70
17.70	1.77
17.10	1.14
16.58	0.83
16.25	0.65
15.90	0.53
15.58	0.45
15.20	0.38
14.98	0.33
14.75	0.30

Q [l/s]	q [l/s/m]
21.75	4.35
23.00	2.30
24.15	1.61
25.00	1.25
26.00	1.04
26.49	0.88
27.09	0.77
27.60	0.69
27.90	0.62
28.50	0.57

Q [l/s]	q [l/s/m]
24.10	4.82
26.90	2.69
28.95	1.93
30.60	1.53
32.00	1.28
33.00	1.10
33.95	0.97
34.80	0.87
35.55	0.79
36.00	0.72

ACO XtraDrain библиотека
ACO XtraDrain 100 библиотека	pdf	dwg
ACO XtraDrain 150 библиотека	pdf	dwg
ACO XtraDrain 200 библиотека	pdf	dwg

ACO XtraDrain 100
ACO XtraDrain 100 улей с ръб от композитен материал	pdf	dwg
ACO XtraDrain 100 улей с ръб от поцинкована стомана	pdf	dwg
ACO XtraDrain 100 нископрофилен улей с ръб от композитен материал	pdf	dwg
ACO XtraDrain 100 нископрофилен улей с ръб от поцинкована стомана	pdf	dwg
ACO XtraDrain 100 водосъбирателна шахта с воден затвор с улей с ръб от композитен материал	pdf	dwg
ACO XtraDrain 100 водосъбирателна шахта с воден затвор с улей с ръб от поцинкована стомана	pdf	dwg

ACO XtraDrain 150
ACO XtraDrain 150 улей с ръб от композитен материал	pdf	dwg
ACO XtraDrain 150 улей с ръб от поцинкована стомана	pdf	dwg
ACO XtraDrain 150 водосъбирателна шахта с воден затвор с улей с ръб от композитен материал	pdf	dwg
ACO XtraDrain 150 водосъбирателна шахта с воден затвор с улей с ръб от поцинкована стомана	pdf	dwg

ACO XtraDrain 200
ACO XtraDrain 200 улей с ръб от композитен материал	pdf	dwg
ACO XtraDrain 200 улей с ръб от поцинкована стомана	pdf	dwg
ACO XtraDrain 200 водосъбирателна шахта с воден затвор с улей с ръб от композитен материал	pdf	dwg
ACO XtraDrain 200 водосъбирателна шахта с воден затвор с улей с ръб от поцинкована стомана	pdf	dwg

АСО Общи указания за монтаж	pdf
ACO XtraDrain улей със защитен ръб от композитен материал, клас С250, детайл за монтаж в бетонова настилка	pdf	dwg
ACO XtraDrain улей със защитен ръб от поцинкована стомана, клас D400, детайл за монтаж в бетонова настилка	pdf	dwg
ACO XtraDrain улей със защитен ръб от композитен материал, клас С250, детайл за монтаж в асфалтова настилка	pdf	pdf
ACO XtraDrain улей със защитен ръб от поцинкована стомана, клас D400, детайл за монтаж в асфалтова настилка	pdf	dwg
ACO XtraDrain улей със защитен ръб от композитен материал, клас С250, детайл за монтаж в паваж	pdf	dwg
ACO XtraDrain улей със защитен ръб от поцинкована стомана, клас D400, детайл за монтаж в паваж	pdf	dwg

ACO XtraDrain X100C	pdf	docx
ACO XtraDrain X100C нископрофилен улей h=7.5 cm	pdf	docx
ACO XtraDrain X100C нископрофилен улей h=10 cm	pdf	docx
ACO XtraDrain X100S	pdf	docx
ACO XtraDrain X100S нископрофилен улей h=7.5 cm	pdf	docx
ACO XtraDrain X100C нископрофилен улей h=10 cm	pdf	docx
ACO XtraDrain X150C	pdf	docx
ACO XtraDrain X150S	pdf	docx
ACO XtraDrain X200C	pdf	docx
ACO XtraDrain X200S	pdf	docx

Declaration of performance ACO XtraDrain

pdf

ACO Drain Визуализатор Форма за Запитване

Отводнителни улеи с композитен защитен ръб, клас на натоварване до C250

Номинален размер mm	Широчина mm	Височина mm	ACO XtraDrain - отводнителен улей 1.0 m	Височина mm
100	138	150		75
150	188	210	100
200	238	265

Номинален размер

Широчина

Височина

ACO XtraDrain -

отводнителен улей 1.0 m

Височина

ACO XtraDrain -

нископрофилен улей 1.0 m

100

138

150

188

210

100

200

238

265

Отводнителни улеи със стоманен защитен ръб, клас на натоварване до D400

Номинален размер mm	Широчина mm	Височина mm	ACO XtraDrain - отводнителен улей 1.0 m	Височина mm
100	142	150		75
150	192	210	100
200	242	265

Номинален размер

Широчина

Височина

ACO XtraDrain -

отводнителен улей 1.0 m

Височина

ACO XtraDrain -

нископрофилен улей 1.0 m

100

142

150

192

210

100

200

242

265

Брошура ACO XtraDrain	pdf
Продуктов каталог ACOXtraDrain	pdf

X100

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
3.70	0.74
3.46	0.35
3.30	0.22
3.14	0.16
3.02	0.12
2.91	0.10
2.84	0.08
2.72	0.07
2.66	0.06
2.58	0.05

Q [l/s]	q [l/s/m]
4.75	0.95
5.10	0.51
5.33	0.36
5.50	0.28
5.63	0.23
5.73	0.19
5.81	0.17
5.88	0.15
5.92	0.13
5.95	0.12

Q [l/s]	q [l/s/m]
5.47	1.09
6.16	0.62
6.60	0.44
6.92	0.35
7.15	0.29
7.35	0.25
7.52	0.21
7.60	0.19
7.74	0.17
7.80	0.16

X100 - нископрофилен

h=7.5 cm

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
0.58	0.116
0.53	0.053
0.49	0.033
0.45	0.023
0.42	0.017
0.40	0.013
0.38	0.011
0.37	0.009
0.35	0.008
0.34	0.007

Q [l/s]	q [l/s/m]
0.99	0.198
1.10	0.110
1.16	0.077
1.19	0.060
1.22	0.049
1.24	0.041
1.25	0.036
1.26	0.032
1.27	0.028
1.28	0.026

Q [l/s]	q [l/s/m]
1.23	0.246
1.42	0.142
1.53	0.102
1.54	0.077
1.54	0.062
1.54	0.051
1.54	0.044
1.54	0.039
1.54	0.034
1.54	0.031

X100 - нископрофилен

h=10 cm

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
1.58	0.316
1.46	0.146
1.37	0.091
1.30	0.065
1.24	0.050
1.18	0.039
1.14	0.033
1.10	0.028
1.06	0.024
1.03	0.021

Q [l/s]	q [l/s/m]
2.27	0.454
2.50	0.250
2.64	0.176
2.74	0.137
2.80	0.112
2.85	0.095
2.88	0.082
2.91	0.073
2.94	0.065
2.97	0.059

Q [l/s]	q [l/s/m]
2.74	0.548
3.14	0.314
3.36	0.224
3.52	0.176
3.67	0.147
3.77	0.126
3.82	0.109
3.90	0.098
3.90	0.087
4.00	0.080

X150

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
9.00	1.80
8.60	0.86
8.25	0.55
8.00	0.40
7.75	0.31
7.50	0.25
7.35	0.21
7.12	0.18
6.98	0.16
6.80	0.14

Q [l/s]	q [l/s/m]
11.00	2.20
11.80	1.18
12.38	0.83
12.90	0.65
13.25	0.53
13.62	0.45
13.83	0.40
14.00	0.35
14.18	0.32
14.35	0.29

Q [l/s]	q [l/s/m]
12.50	2.50
14.00	1.40
15.40	1.03
16.00	0.80
16.58	0.66
17.07	0.57
17.50	0.50
18.00	0.45
18.23	0.41
18.50	0.37

X200

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
18.50	3.70
17.70	1.77
17.10	1.14
16.58	0.83
16.25	0.65
15.90	0.53
15.58	0.45
15.20	0.38
14.98	0.33
14.75	0.30

Q [l/s]	q [l/s/m]
21.75	4.35
23.00	2.30
24.15	1.61
25.00	1.25
26.00	1.04
26.49	0.88
27.09	0.77
27.60	0.69
27.90	0.62
28.50	0.57

Q [l/s]	q [l/s/m]
24.10	4.82
26.90	2.69
28.95	1.93
30.60	1.53
32.00	1.28
33.00	1.10
33.95	0.97
34.80	0.87
35.55	0.79
36.00	0.72

ACO XtraDrain библиотека
ACO XtraDrain 100 библиотека	pdf	dwg
ACO XtraDrain 150 библиотека	pdf	dwg
ACO XtraDrain 200 библиотека	pdf	dwg

ACO XtraDrain 100
ACO XtraDrain 100 улей с ръб от композитен материал	pdf	dwg
ACO XtraDrain 100 улей с ръб от поцинкована стомана	pdf	dwg
ACO XtraDrain 100 нископрофилен улей с ръб от композитен материал	pdf	dwg
ACO XtraDrain 100 нископрофилен улей с ръб от поцинкована стомана	pdf	dwg
ACO XtraDrain 100 водосъбирателна шахта с воден затвор с улей с ръб от композитен материал	pdf	dwg
ACO XtraDrain 100 водосъбирателна шахта с воден затвор с улей с ръб от поцинкована стомана	pdf	dwg

ACO XtraDrain 150
ACO XtraDrain 150 улей с ръб от композитен материал	pdf	dwg
ACO XtraDrain 150 улей с ръб от поцинкована стомана	pdf	dwg
ACO XtraDrain 150 водосъбирателна шахта с воден затвор с улей с ръб от композитен материал	pdf	dwg
ACO XtraDrain 150 водосъбирателна шахта с воден затвор с улей с ръб от поцинкована стомана	pdf	dwg

ACO XtraDrain 200
ACO XtraDrain 200 улей с ръб от композитен материал	pdf	dwg
ACO XtraDrain 200 улей с ръб от поцинкована стомана	pdf	dwg
ACO XtraDrain 200 водосъбирателна шахта с воден затвор с улей с ръб от композитен материал	pdf	dwg
ACO XtraDrain 200 водосъбирателна шахта с воден затвор с улей с ръб от поцинкована стомана	pdf	dwg

АСО Общи указания за монтаж	pdf
ACO XtraDrain улей със защитен ръб от композитен материал, клас С250, детайл за монтаж в бетонова настилка	pdf	dwg
ACO XtraDrain улей със защитен ръб от поцинкована стомана, клас D400, детайл за монтаж в бетонова настилка	pdf	dwg
ACO XtraDrain улей със защитен ръб от композитен материал, клас С250, детайл за монтаж в асфалтова настилка	pdf	pdf
ACO XtraDrain улей със защитен ръб от поцинкована стомана, клас D400, детайл за монтаж в асфалтова настилка	pdf	dwg
ACO XtraDrain улей със защитен ръб от композитен материал, клас С250, детайл за монтаж в паваж	pdf	dwg
ACO XtraDrain улей със защитен ръб от поцинкована стомана, клас D400, детайл за монтаж в паваж	pdf	dwg

ACO XtraDrain X100C	pdf	docx
ACO XtraDrain X100C нископрофилен улей h=7.5 cm	pdf	docx
ACO XtraDrain X100C нископрофилен улей h=10 cm	pdf	docx
ACO XtraDrain X100S	pdf	docx
ACO XtraDrain X100S нископрофилен улей h=7.5 cm	pdf	docx
ACO XtraDrain X100C нископрофилен улей h=10 cm	pdf	docx
ACO XtraDrain X150C	pdf	docx
ACO XtraDrain X150S	pdf	docx
ACO XtraDrain X200C	pdf	docx
ACO XtraDrain X200S	pdf	docx

Declaration of performance ACO XtraDrain

pdf

Browser not supported

ACO Drainlock

Композитен отводнителен улей с композитен или поцинкован защитен ръб

Събирателна шахта с кошница за едри отпадъци и адаптор за свързване

Челна плоча за начало и край на улея

Решетка от композитен материал, чугун, неръждаема или поцинкована стомана

Адаптор за вертикално заустване

Челна плоча за хоризонтално заустване

Общ преглед на продукта

Хидравлични таблици

Продуктови чертежи

Инсталационни детайли

Текстове за спецификация

Сертификати

Видео

ACO Drainlock

Композитен отводнителен улей с композитен или поцинкован защитен ръб

Събирателна шахта с кошница за едри отпадъци и адаптор за свързване

Челна плоча за начало и край на улея

Решетка от композитен материал, чугун, неръждаема или поцинкована стомана

Адаптор за вертикално заустване

Челна плоча за хоризонтално заустване

Общ преглед на продукта

Хидравлични таблици

Продуктови чертежи

Инсталационни детайли

Текстове за спецификация

Сертификати

Видео

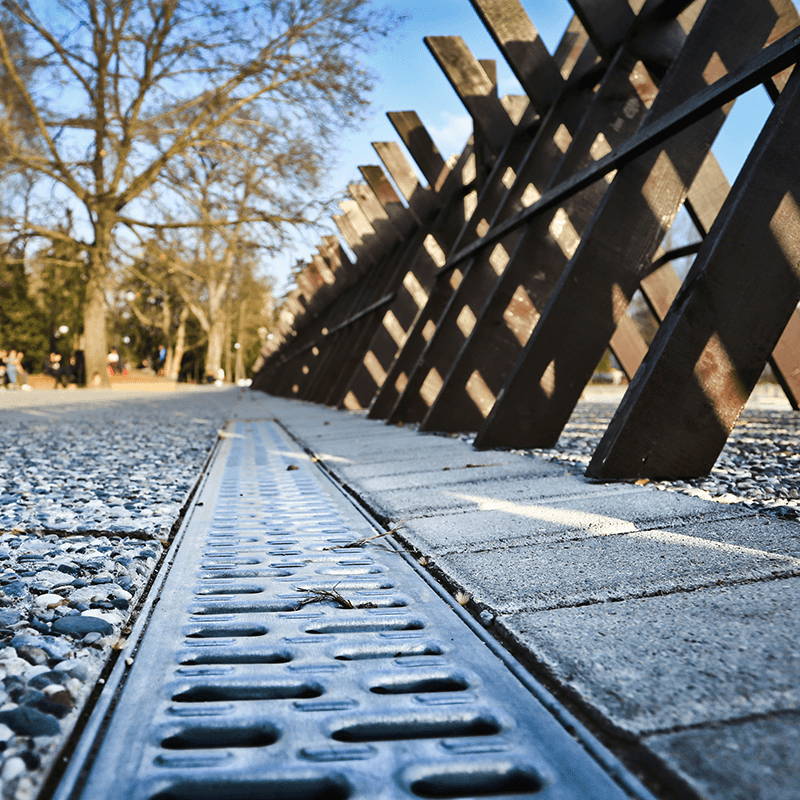

Газпром, Пловдив

Градска градина, Пловдив

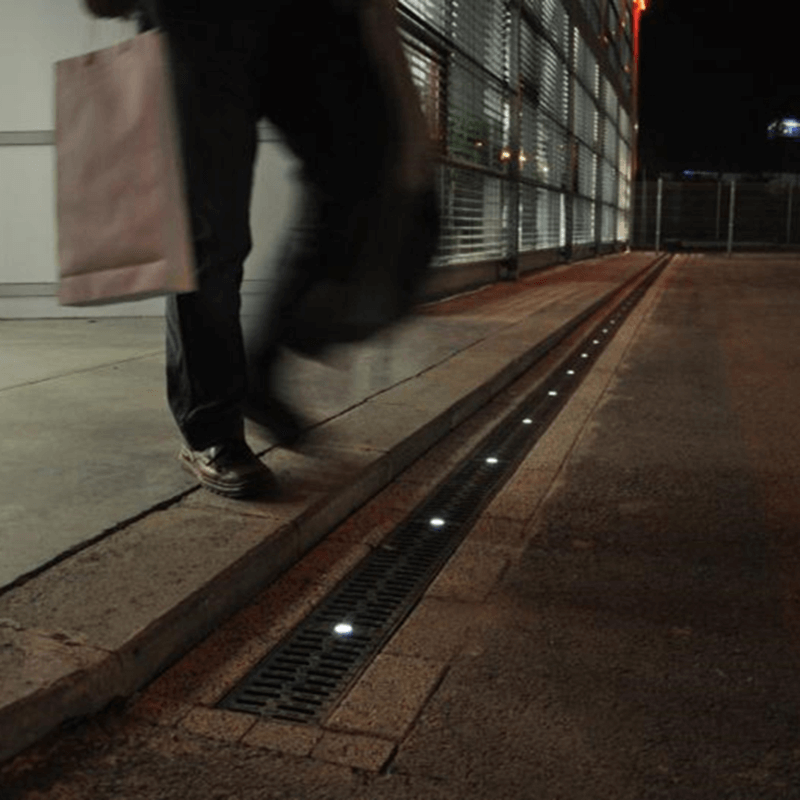

ACO Academy, София

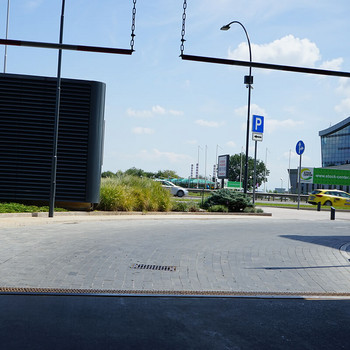

Capital Fort, София

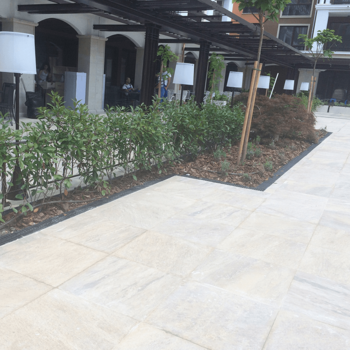

Хотел, Св. Влас

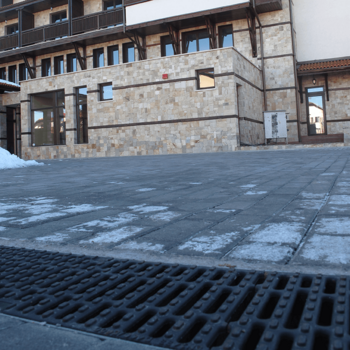

Хотел Банско

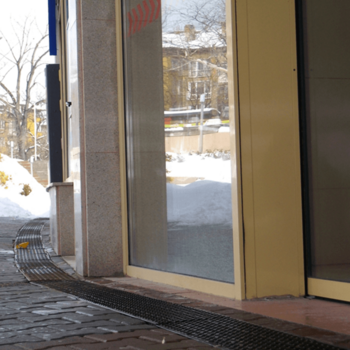

Метростанция Стадион Васил Левски

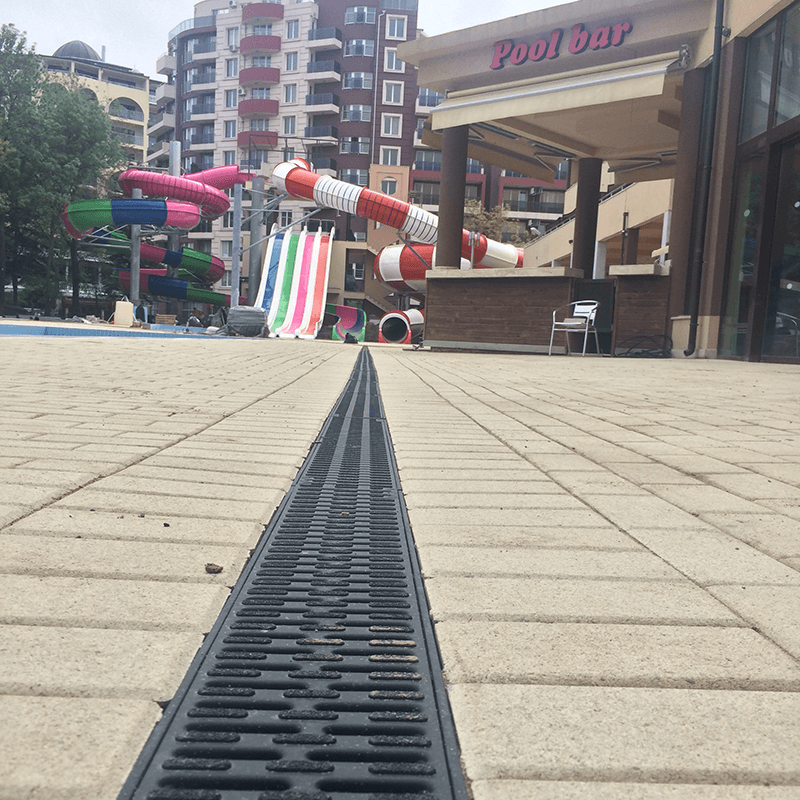

Лагуна парк, Слънчев бряг

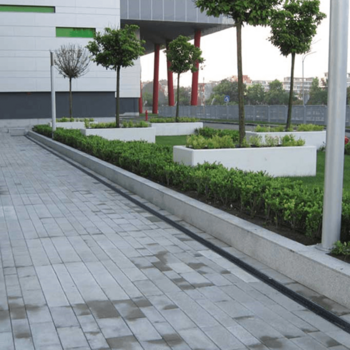

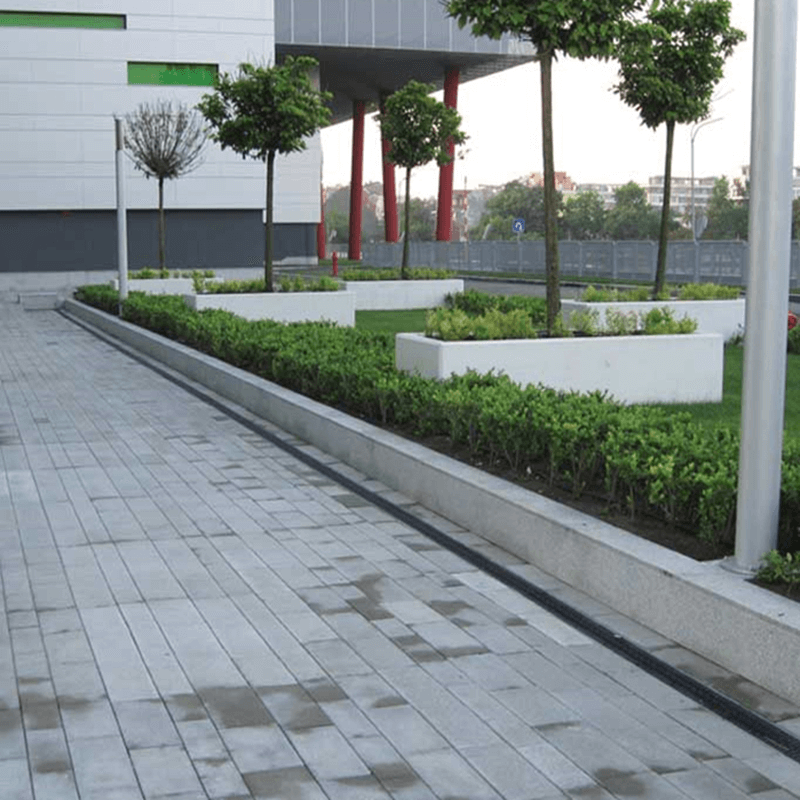

Grand Mall, Варна

Browser not supported

Решетки

Преглед на системата

Размери

Техническа информация

&nbsp;&nbsp; Газпром, Пловдив

Градска градина, Пловдив

ACO Academy, София

Capital Fort, София

Хотел, Св. Влас

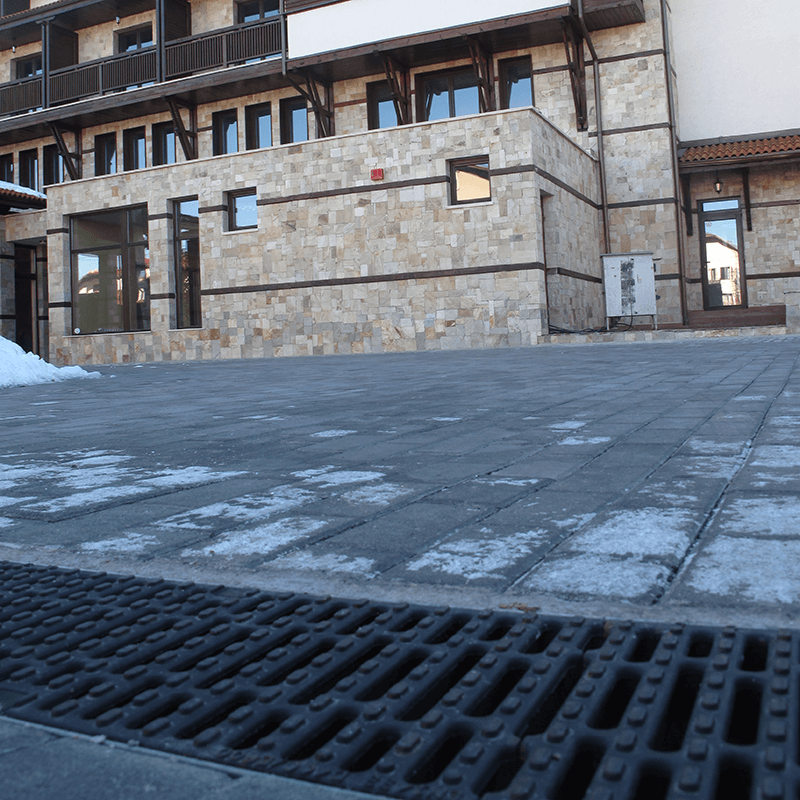

Хотел Банско

Метростанция Стадион Васил Левски

Лагуна парк, Слънчев бряг

Grand Mall, Варна

Газпром, Пловдив
