За приложения с необичайно големи натоварвания и/или високи подпочвени води - обърнете се към
ACO Design team.

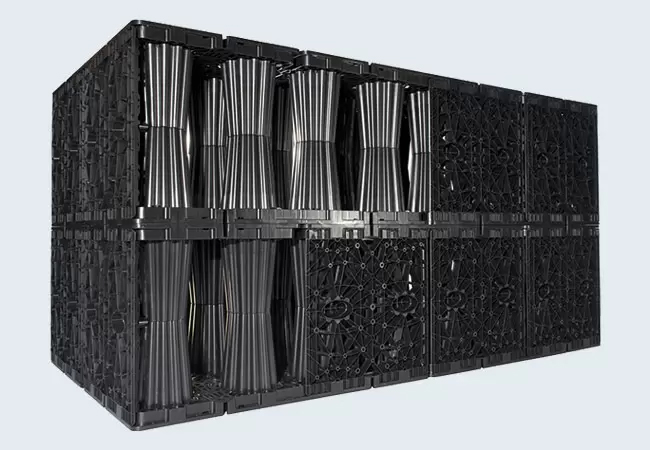

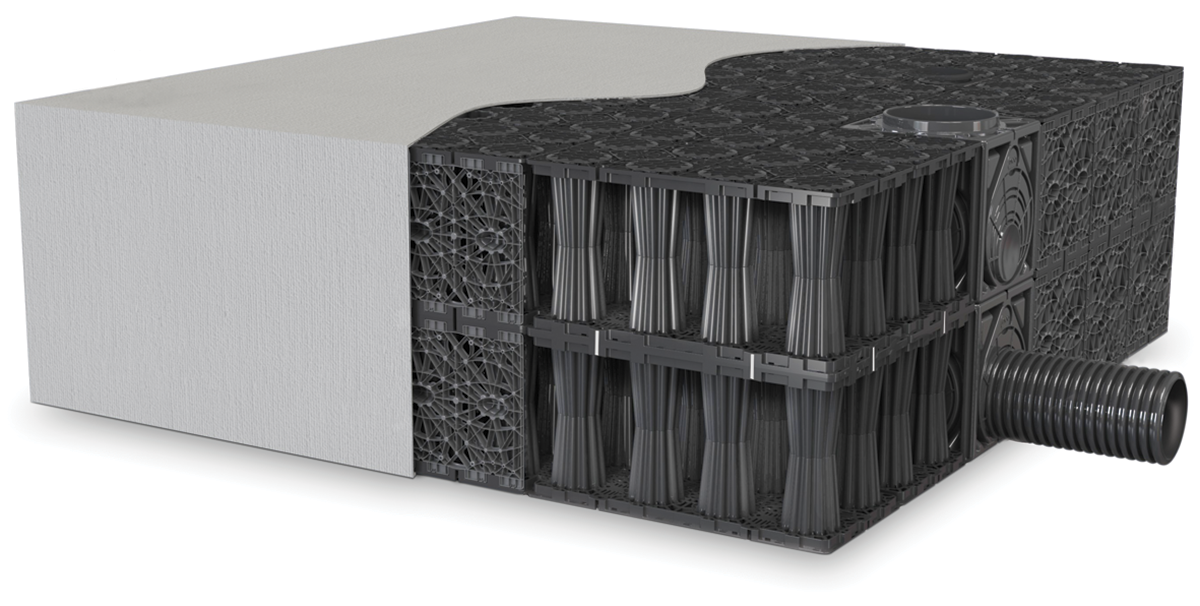

ACO StormBrixx е патентована модулна система от полипропилен за инфилтрация или задържане на дъждовните води. Система е практично и екологично решение за проекти, които се намират в зони без изградена канализация или канализация с органичен капацитет. Универсалният дизайн позволява на системата да се използва в конфигурации и приложения във всички строителни среди като самостоятелно решение или като част от интегрирана система за устойчиво управление на повърхностни води. Патентованото свързване на елементите, тип зидария, гарантира изключителна устойчивост и здравина на конструкцията.

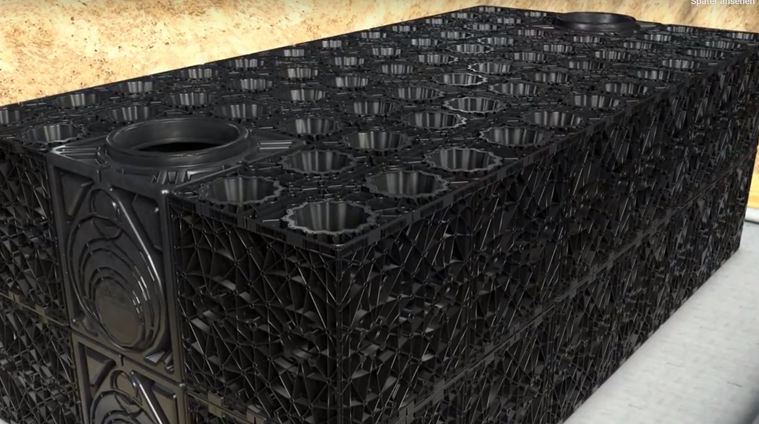

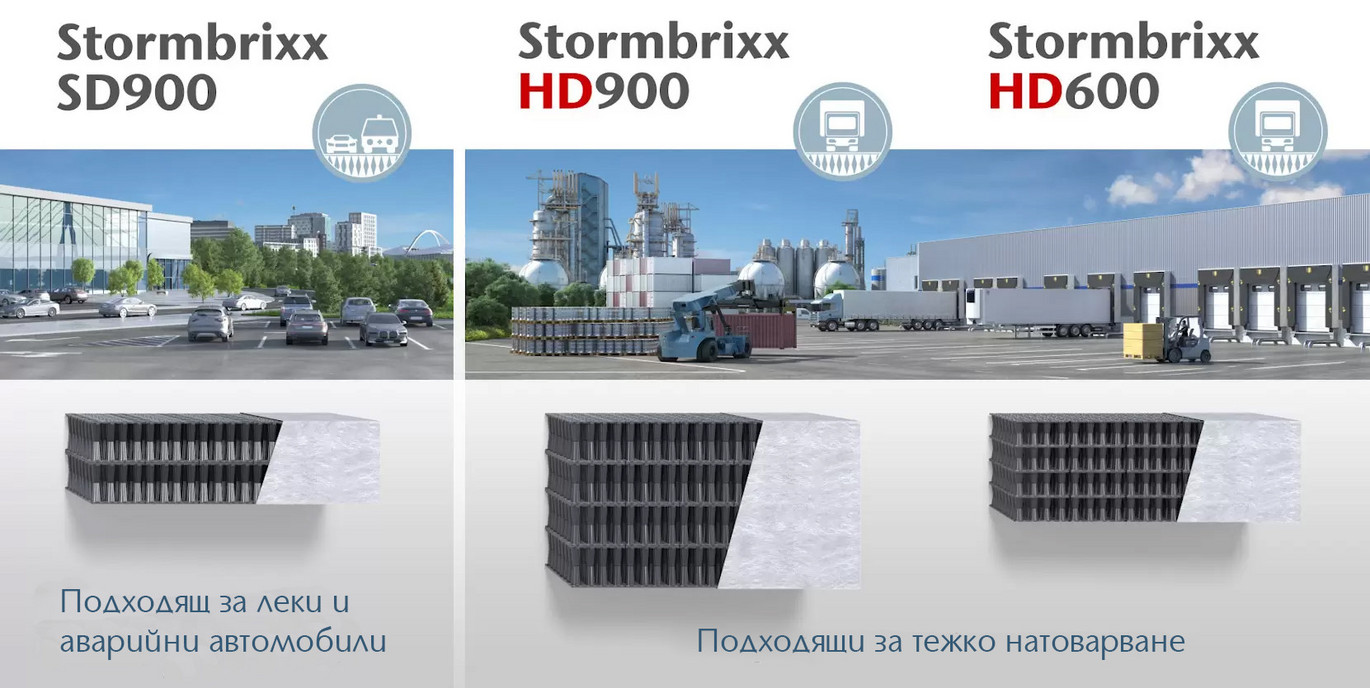

Преглед на системата
Предимства на системата

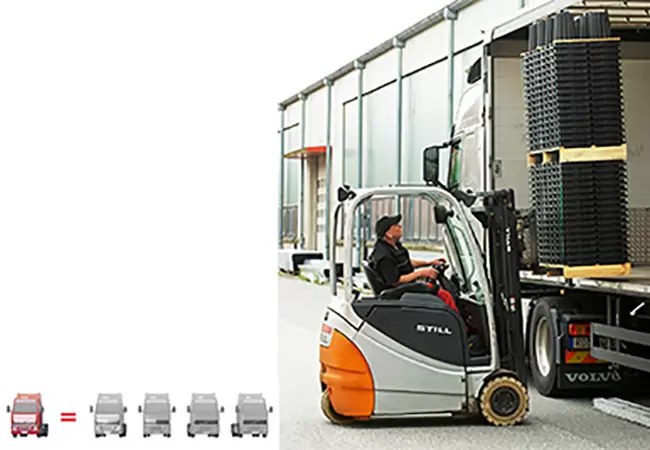

Оптимизирана логистика
Както основните елементи, така и страничните и горни панели се стифират оптимално за транспорт и складиране. Това намалява транспортния обем и въглеродния отпечатък на продукта на половина, в сравнение с конвенционалните системи. Клик системата за сглобяване и ниското тегло на елементите правят монтажа изключително лесен.

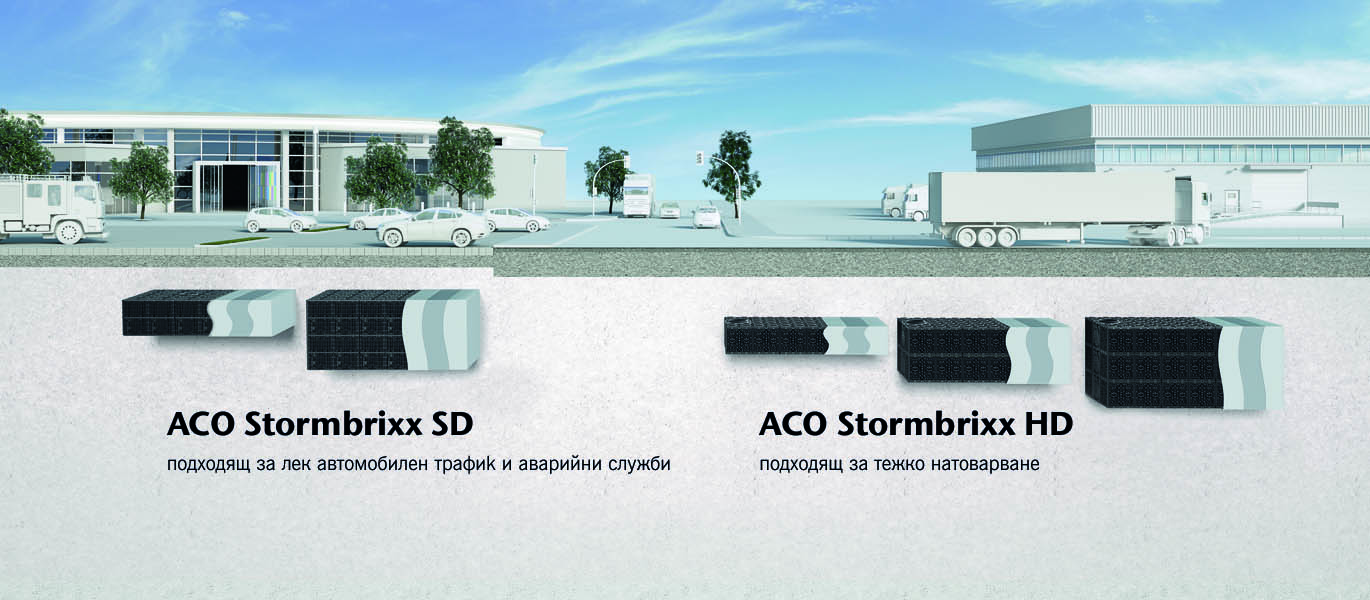

Инфилтрационна система или задържателен резервоар
ACO Stormbrixx е универсално и иновативно решение за управление на дъждовните води, предназначено да се справи с различни предизвикателствата на градския воден отток. То предлага две основни функционалности: инфилтрация и задържане, всяка от които е проектирана да отговаря на специфични екологични и регулаторни изисквания.
Система за инфилтрация:
Инфилтрационната система ACO Stormbrixx е проектирана така, че да улеснява естественото инфилтриране на дъждовните води в земята. Тази функционалност е от решаващо значение водните количества в подпочвените води, намаляване на повърхностния отток и намаляване на риска от наводнения. Позволявайки на водата да проникне в почвата, системата спомага за поддържането на естествения воден цикъл и подпомага устойчивите практики за управление на водите.

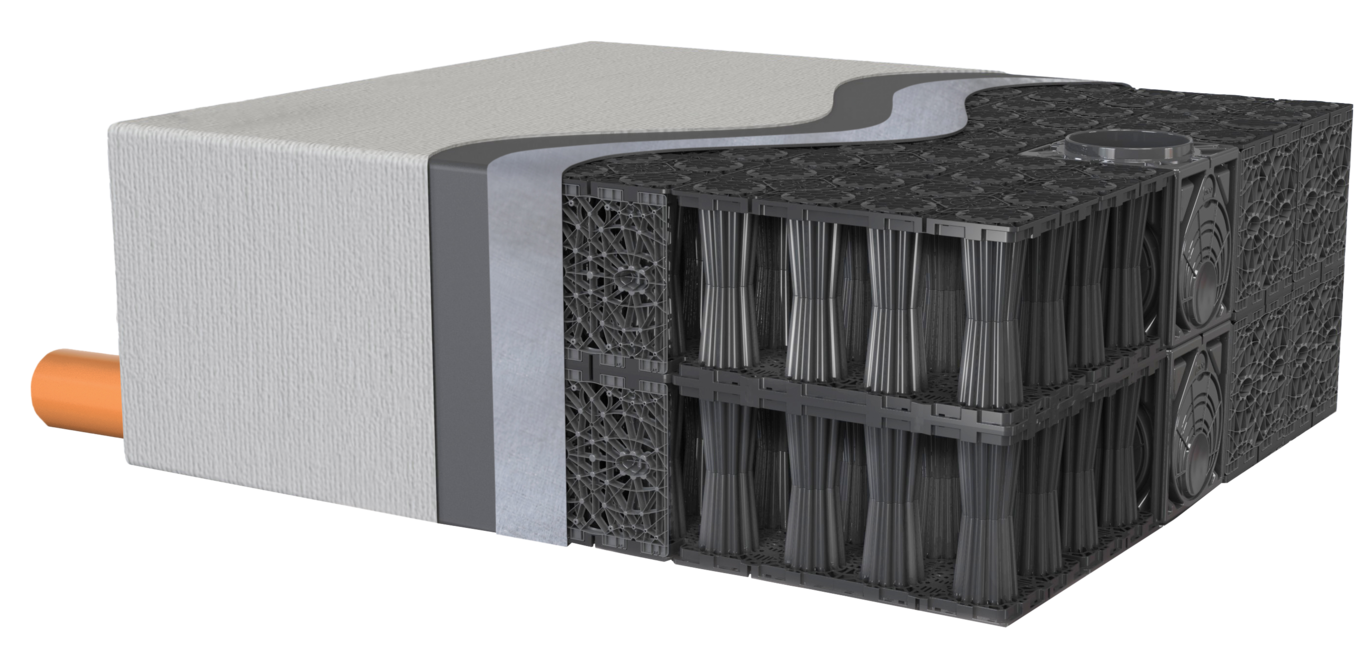

Система за задържане:
Системата за задържане на дъждовни води ACO Stormbrixx е предназначена за временно съхраняване на дъждовни води и контролираното им изпускане, като по този начин предотвратява наводнения и облекчава натоварването на канализационните системи. Тази функционалност е от съществено значение за управлението на пикови количества по време на обилни валежи и за осигуряване на съответствие с нормативните изисквания за заустване на дъждовни води. Като осигурява ефективно задържане на дъждовни води, Stormbrixx спомага за защита на инфраструктурата, насърчаване на устойчивото градско планиране и създава възможност за повторна употреба на водите.

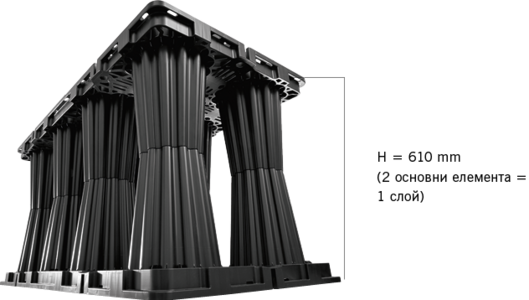

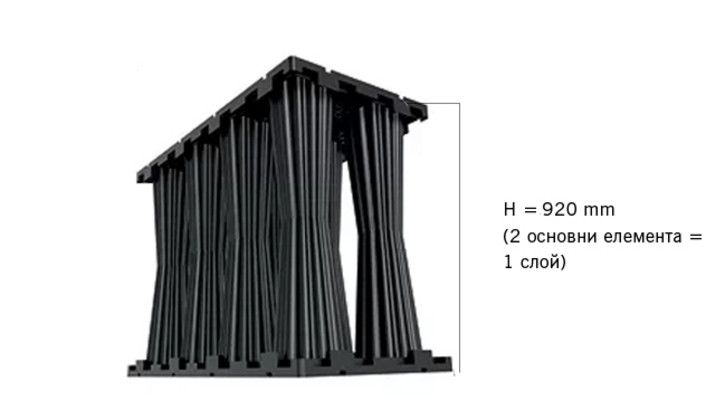

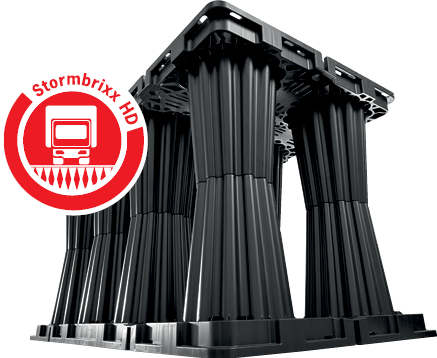

ACO Stormbrixx HD900
- Височина на един слой: 920 mm
- Обем основен елемент:0.319 куб.м
- Коефициент на съхранение 97%
- DIBt сертификат
Пример: 10 куб.м = 10.000 l / 319 l = 32 основни елемента
| Пешеходен трафик | Автомобилен трафик | |||||
|---|---|---|---|---|---|---|
| Слоеве | Обратен насип | Дълбочина на монтаж | Обратен насип | Дълбочина на монтаж | ||
| min. mm | max. mm | max. mm | min. mm | max. mm | max. mm | |
| 1 | 300* | 4200 | 5120 | 600* | 4200 | 5120 |
| 2 | 300* | 4200 | 6040 | 600* | 4200 | 6040 |
| 3 | 300* | 3280 | 6040 | 600* | 3280 | 6040 |
* Моля съобразете необходимата пътна конструкция
* За стойности извън таблицата, обърнете се към ACO SWM Design team

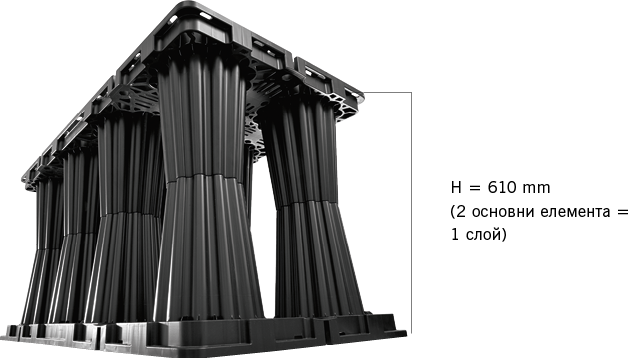

ACO Stormbrixx HD600
- Височина на един слой: 610 mm
- Обем основен елемент:0.418 куб.м
- Коефициент на съхранение 95%
- DIBt сертификат
Пример: 10 куб.м = 10.000 l / 209 l = 48 основни елемента
| Пешеходен трафик | Автомобилен трафик | |||||
|---|---|---|---|---|---|---|
| Слоеве | Обратен насип | Дълбочина на монтаж | Обратен насип | Дълбочина на монтаж | ||
| min. mm | max. mm | max. mm | min. mm | max. mm | max. mm | |
| 1 | 600* | 3400 | 4010 | 1000 | 3400 | 4010 |
| 2 | 600* | 3400 | 5230 | 1000 | 3400 | 5230 |
| 3 | 600* | 3400 | 5230 | 1000 | 3400 | 5230 |
* Моля съобразете необходимата пътна конструкция
* За стойности извън таблицата, обърнете се към ACO SWM Design team

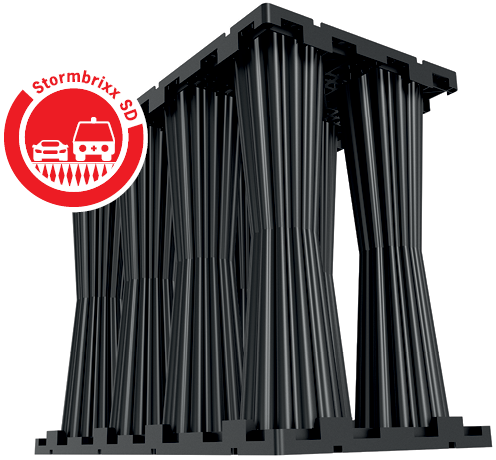

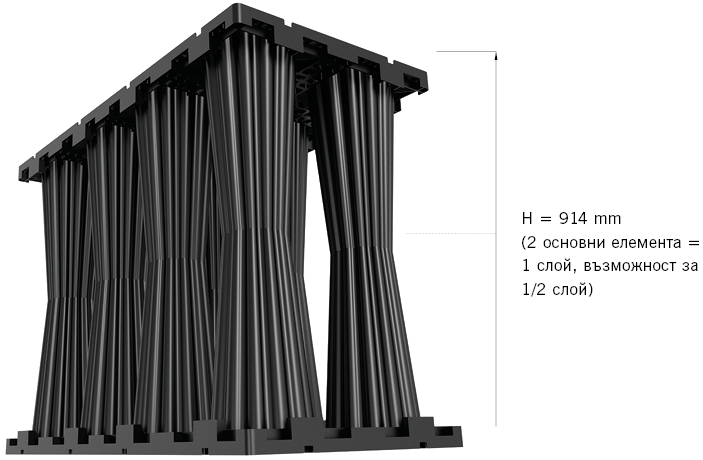

ACO Stormbrixx SD
- Височина на един слой: 914 mm
- Обем основен елемент: 0.638 куб.м
- Коефициент на съхранение 97%
- Изпитана от MFPA Лайпциг
Пример: 10 куб.м = 10.000 l / 319 l = 32 основни елемента
| Пешеходен трафик | Автомобилен трафик | |||||
|---|---|---|---|---|---|---|
| Слоеве | Обратен насип | Дълб. на монтаж | Обратен насип | Дълб. на монтаж | ||
| min. mm | max. mm | max. mm | min. mm | max. mm | max. mm | |
| 1 | 400 | 2000 | 2914 | 600* | 2000 | 2914 |
| 2 | 400 | 2000 | 3828 | 600* | 2000 | 3828 |
* Моля съобразете необходимата пътна конструкция
* За стойности извън таблицата, обърнете се към ACO SWM Design team
| ACO Stormbrixx SD, HD - основни тела | dwg | |
| ACO Stormbrixx SD основно тяло | dwg | |

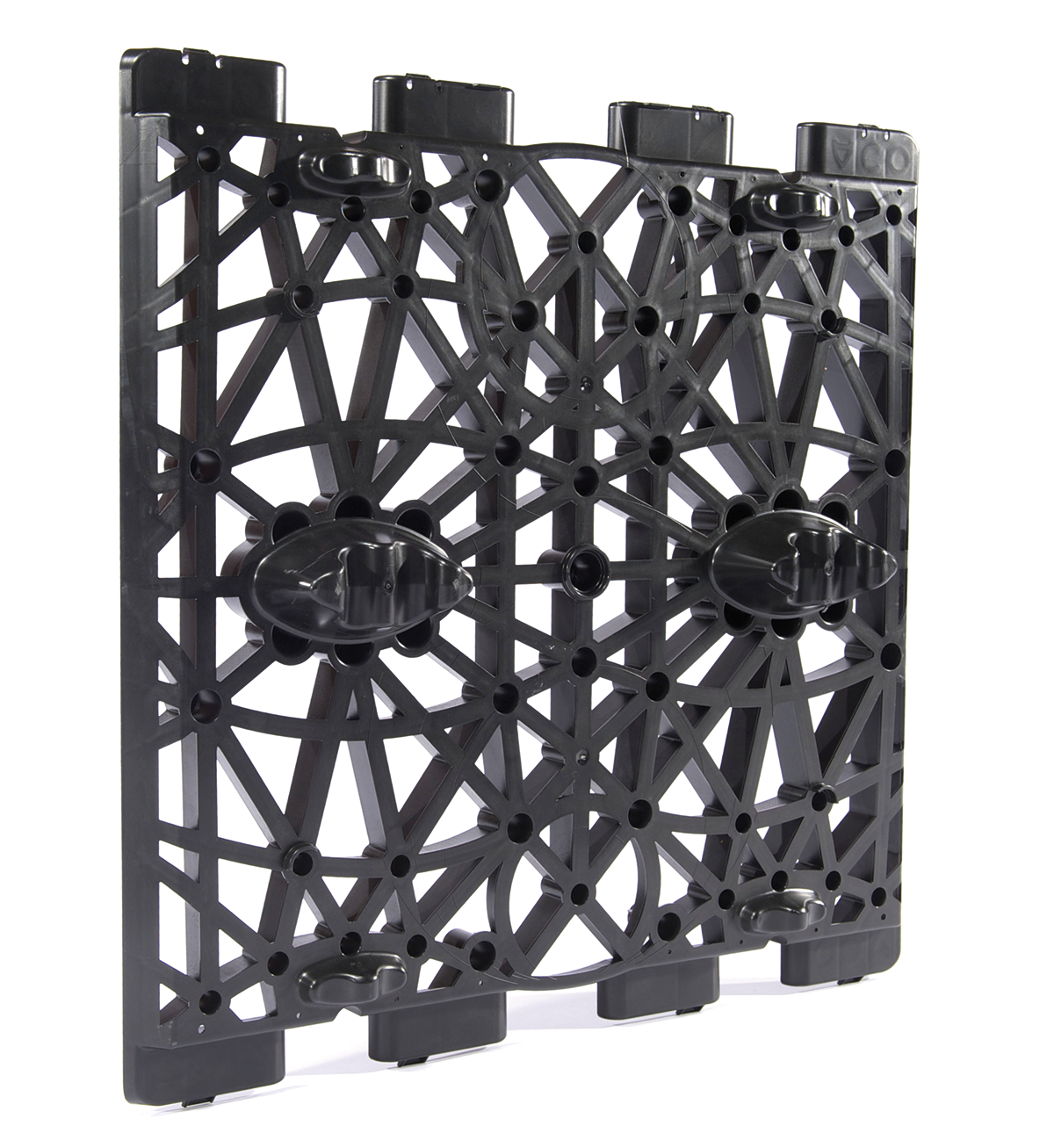

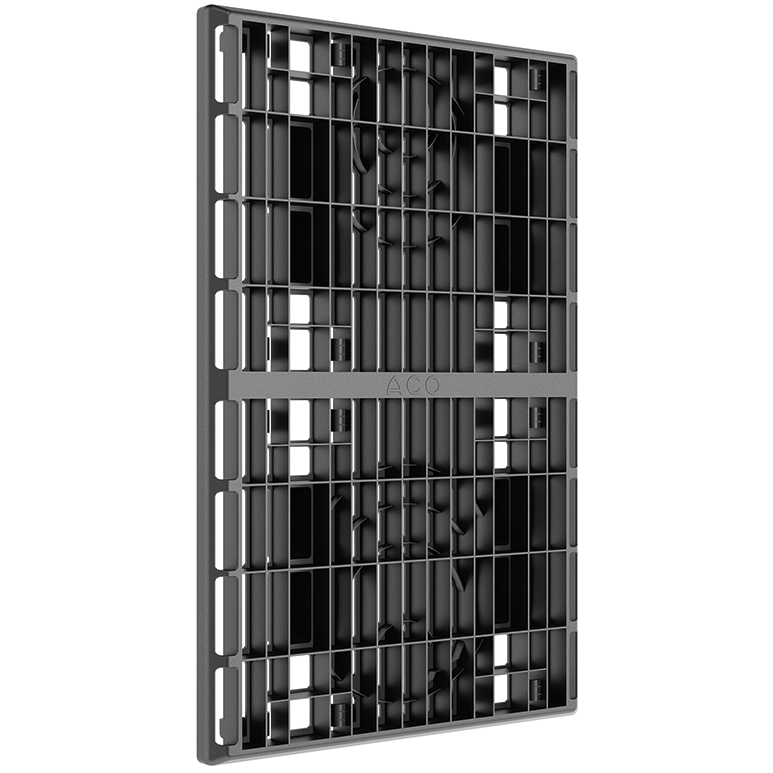

| ACO Stormbrixx SD страничен панел | dwg | |

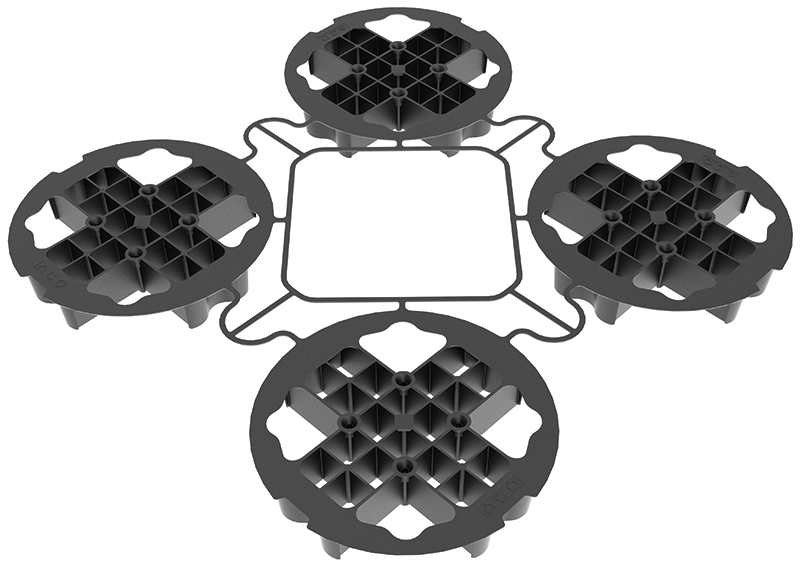

| ACO Stormbrixx SD горен панел | dwg | |
| ACO Stormbrixx HD основно тяло | dwg | |
| ACO Stormbrixx HD страничен панел | dwg | |

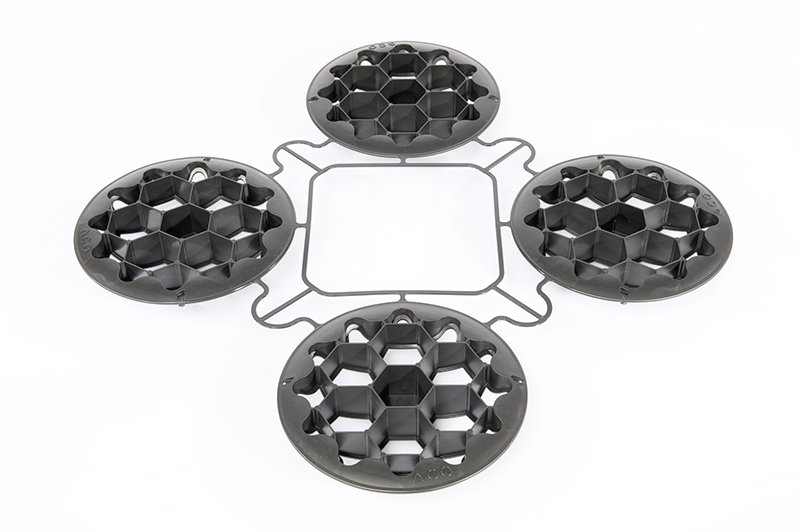

| ACO Stormbrixx HD горен панел | dwg | |
| ACO Stormbrixx HD конектор | dwg | |

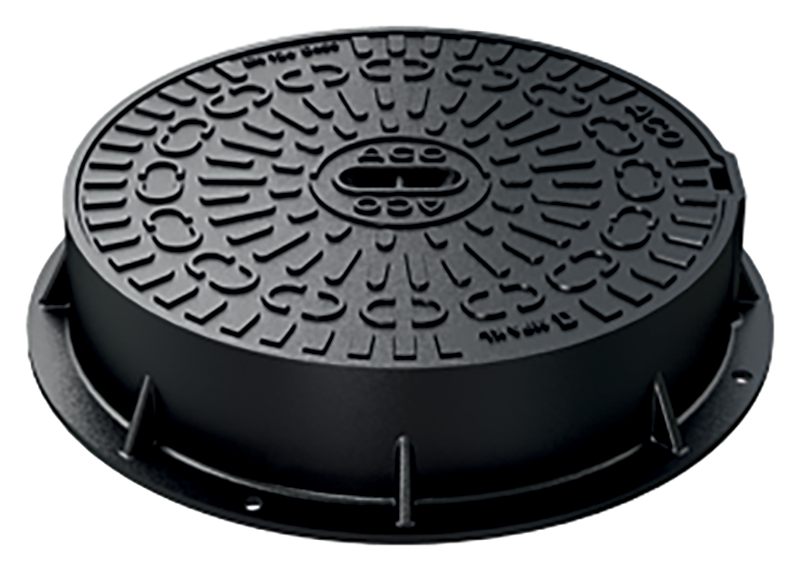

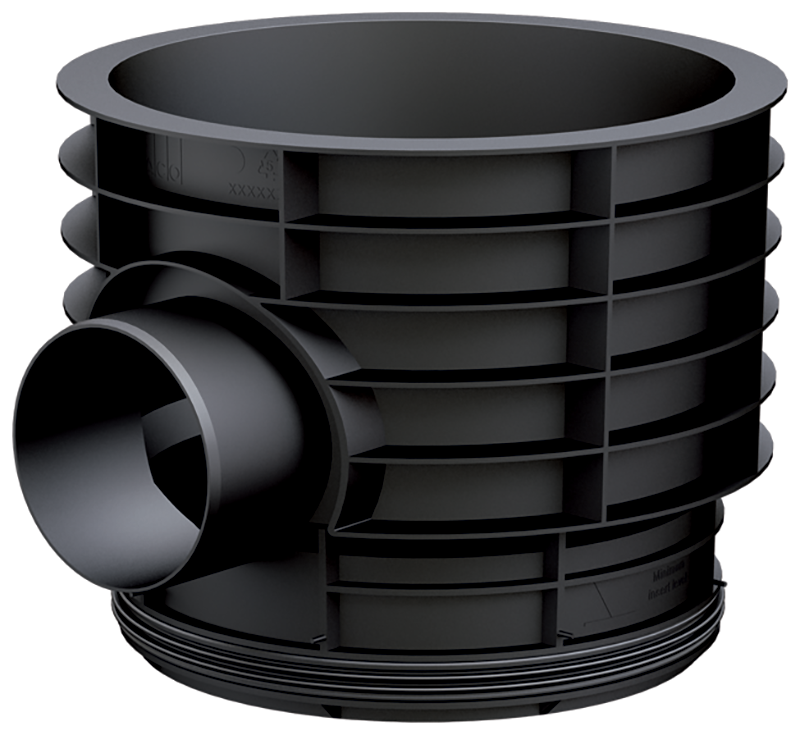

| ACO Stormbrixx HD ревизионна шахта | dwg |
| ACO Stormbrixx SD - инсталация на 1 слой в тревна площ | dwg | |
| ACO Stormbrixx SD - инсталация на 1/2 слой в тревна площ | dwg | |
| ACO Stormbrixx SD - инсталация на 1/2 слой в тревна площ с утаителна част | dwg | |
| ACO Stormbrixx SD - инсталация на 1 слой в паркинг зона | dwg | |
| ACO Stormbrixx HD - инсталация на 1 слой в тревна площ | dwg | |
| ACO Stormbrixx HD - инсталация на 1 слой разрез | dwg | |
| ACO Stormbrixx HD - инсталация на 2 слоя изглед в план | dwg | |
| ACO Stormbrixx HD - инсталация на 3 слоя разрез | dwg | |
| ACO Stormbrixx HD - система в отводняване и сепаратор за тежко натоварване | dwg |
| ACO Stormbrixx - интрукции за почистване и поддръжка |
