Принципът Sponge City

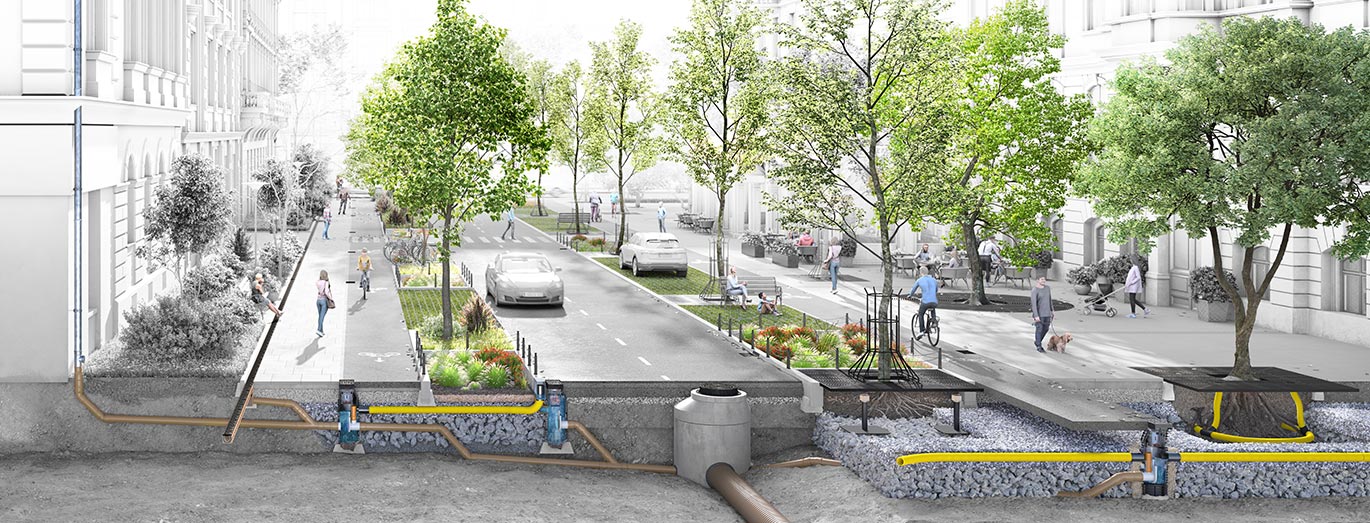

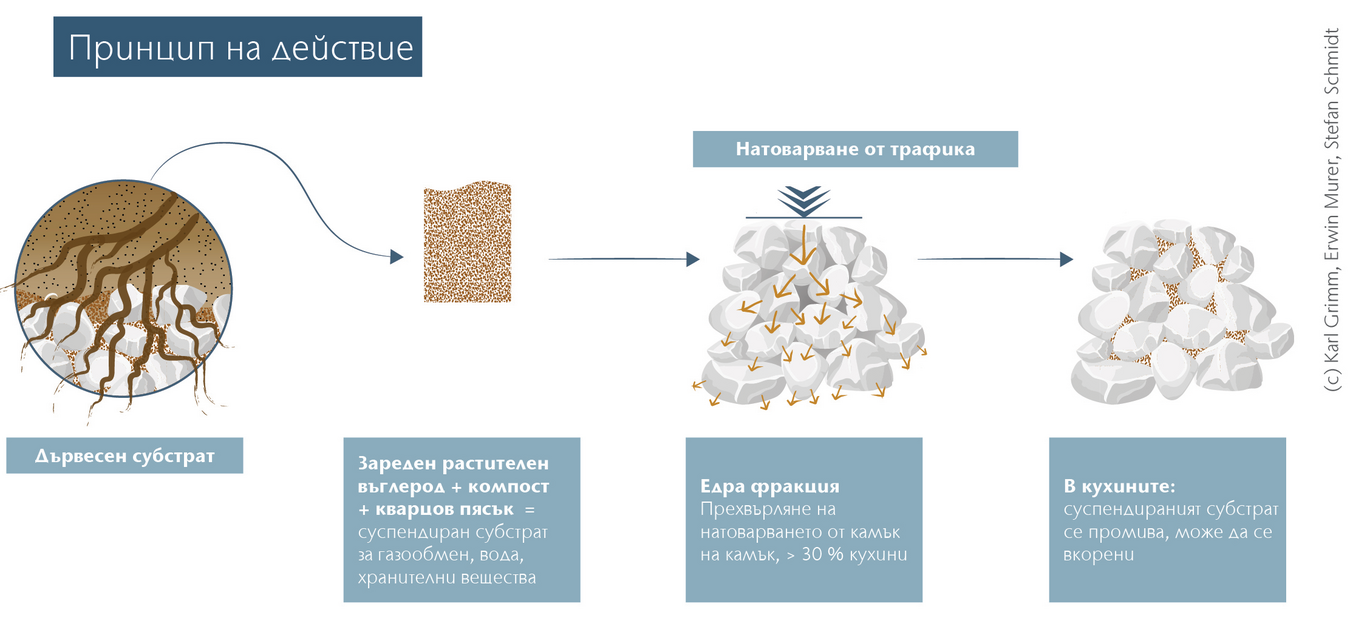

Принципът Sponge city за дървета е иновативен метод на строителство, осигуряващ оцеляването на дърветата в градска среда. Първоначално разработен в Скандинавия, принципът дава възможност за здравословно развитие на дървета с големи корони в градските зони и същевременно създава подземно пространство за задържане на дъждовната вода.

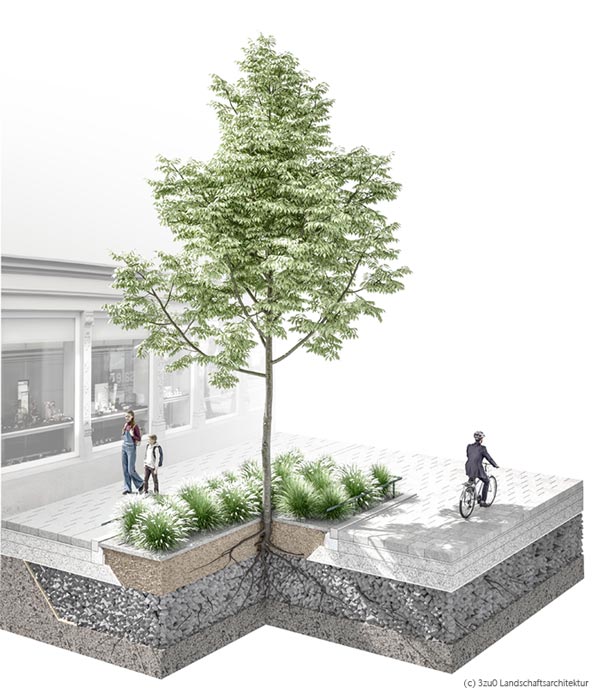

С помощта на принципа Sponge city кореновата система на дърветата може да се развива под асфалтирани повърхности като тротоари, паркинги и пътища, без да причинява щети. Структурата на ретензионния резервоар, изпграден на принципа Sponge City отговаря, както на техническите изисквания на пътната инфраструктура, така и на биологичните изисквания на дърветата.
Решението
Точковият отток АCO Combipoint, функционира заедно с изграден ретензионен резервоар на принципа Sponge City. Този ретензионен резервоар се захранва с дъждовна вода посредством точковия оток ACO Comvipoint Sponge City и свързаните към него дренажни тръби. Оттокът изпълнява едновременно няколко функции: служи като колекторна шахта за постъпващата дъждовна вода, има кошница за листа и утаителна част, служи като разпределителна шахта, посредством интегрирания разделителен шибър и байпасната връзка.

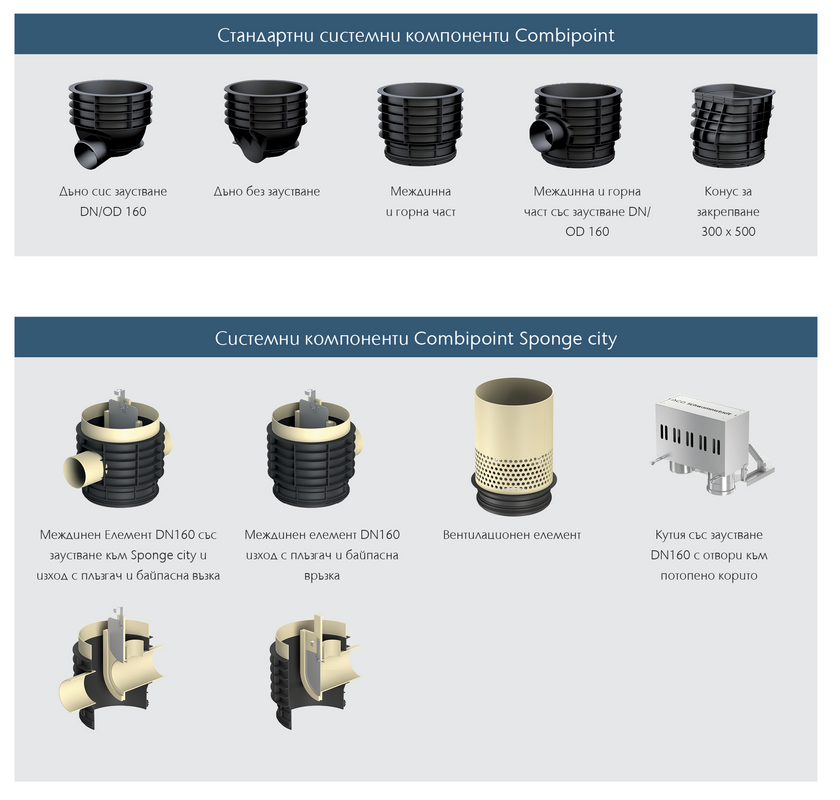

Модулна система ACO Sponge City
Като глобален лидер в управлението на дъждовни води, за ACO e приоритетно да бъде стратегически партнъор в проекти за зелени градове. Инженерните отдели на АСО работят съвместно с експертни екипи от урбанисти, ландшафтни архитекти, представители на общинската управа и неправителствени организации в различни градове по света. Фокус на работните групи е оценка на условията за развитие на градските дървета и разработване на решения за събиране, пречистване и повторно използване на дъждовните води за напояване на дърветата
Вижте повече за иновативната модулна система ACO Sponge City.
Обмислено използване на дъждовната вода
Вместо да се отвежда дъждовната вода към канализационната система, както се е правело в миналото, тя се подава към дренажните тръби и ретензионния резервоар Sponge City и осигурява вода за корените на градските дървета.
Целта е да се събира възможно най-голямо количество дъждовна вода за корените на дървото през по-дългите пероди на засушаване.
Съгласно нормативната уредба на Австрия за пречистване на дъждовната вода, когато отвеждаме водата от пешеходни пространства тя се категоризира със степен на замърсяване F1 и няма нужда от допълнително пречистване преди да бъде отведена към ретензионния резервоар Sponge City. Когато обаче отвеждаме дъждовната вода от пътното платно, тя е със степен на замърсяване F2/F3 и трябва да бъде претичена първо през филтърна кутия и след това през потопено корито с дълбочина 30 cm.

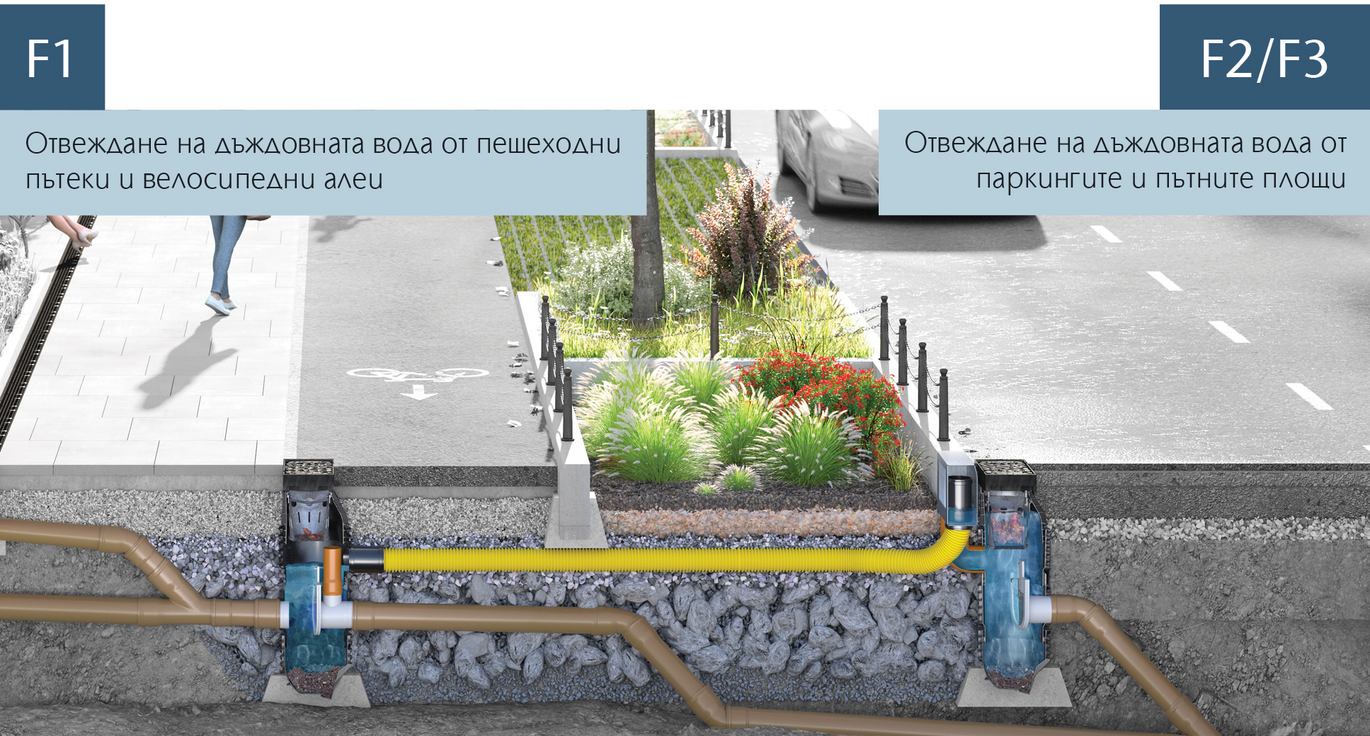

Модулна система за зона тип F1
Директно отвеждане на дъждовните води от пешеходните и велосипедните пътеки в тялото на Sponge city (ниска степен на замърсяване F1, съгласно ÖWAV RB45).

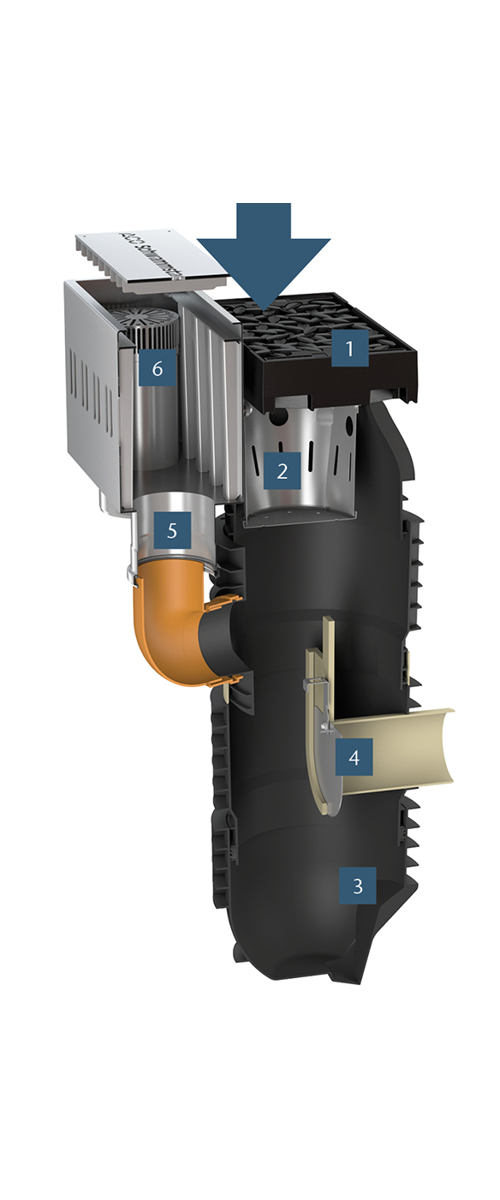

Натрупващата се дъждовна вода отвежда чрез входящата решетка на Sponge city (1), или чрез допълнителното заустване (2) към входящата шахта. Първото грубо почистване се извършва в кошницата за улавяне на листа (3). След това водата се издига в плътната структура на шахтата и фините частици могат да се утаят в утаителната част (4).
При летен режим на работа вграденият разделителен шибър (5) се затваря, за да не бъде отведена дъждовната вода към канализацията. Когато нивото на дъждовната вода се вдигне до гофрираната дренажна тръба (6) и достига до разпределителния пласт на Sponge city. Ако Sponge city е водонаситен (7) предотвратява връщането на дъждовната вода на повърхността и я насочва с байпас директно към канализацията.
Модулна система за зони тип F2 & F3
Повърхностно отвеждане на дъждовната вода чрез потопено корито 30 см за зони за паркиране и пътното платно в комбинация с филтриращата кутия на ACO Sponge city (зони с висока степен на замърсяване F2 и F3, съгласно ÖWAV RB45)

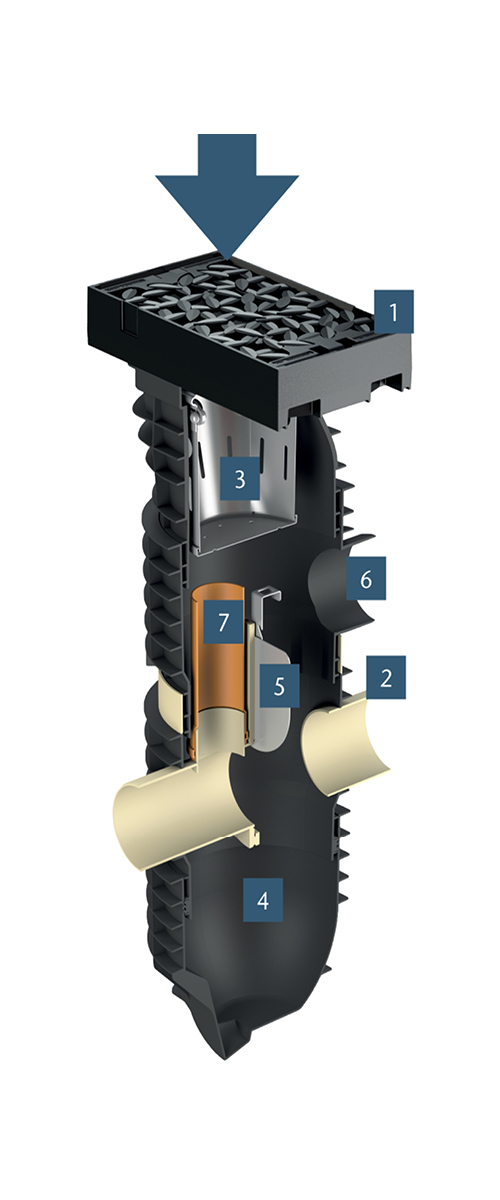

Дъждовната вода се отвежда през решетката на оттока (1) АСО Combipoint Sponge City. Грубото почистване се извършва в кошницата за листа (2). След това водата се издига в плътната структура на шахтата и фините частици могат да се утаят в утаителната част (3).
При работа през лятото вграденият разделителен шибър (4) е затворен за свързване към канализацията, дъждовната вода се издига нагоре и достига до съседното потопено корито чрез свързаната с нея изпускателна кутия ACO (5) през изпускателните отвори. Чрез 30 см потопено корито уличната вода се пречиства и достига до тялото на Sponge city. Ако обилните валежи и повишаването на нивото на водата доведат до водонасищане на потопеното корито, интегрираният байпас (6) в изпускателната кутия се активира и насочва дъждовната вода чрез дренажните тръби директно в тялото на Sponge city. Важно е първото грубо замърсяване (от първия 5 минутен дъжд да преминава винаги през потопеното почвено корито.

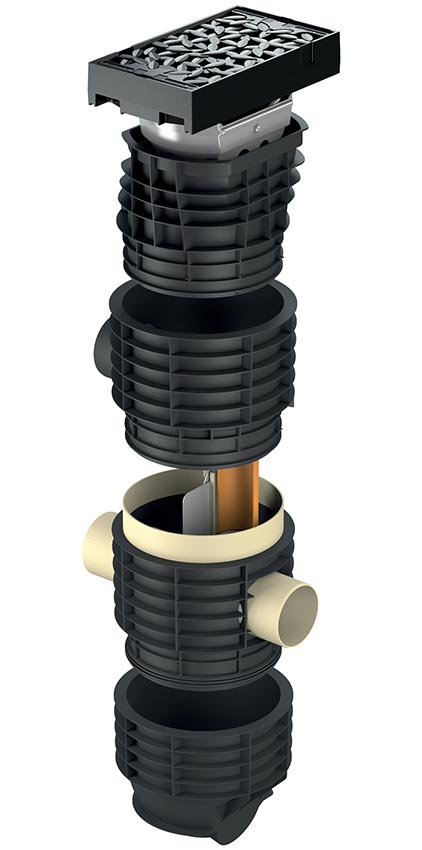

Нова дефиниция: ACO Combipoint
Добре познатият уличен отток ACO Combipoint се превръща в модулната система ACO Sponge city.
Комбинацията от съществуващите компоненти с познатите предимства като непропускливост, възможност за регулиране на височината и гъвкавост с новоразработените компоненти на системата Sponge city води до гъвкава модулна система.

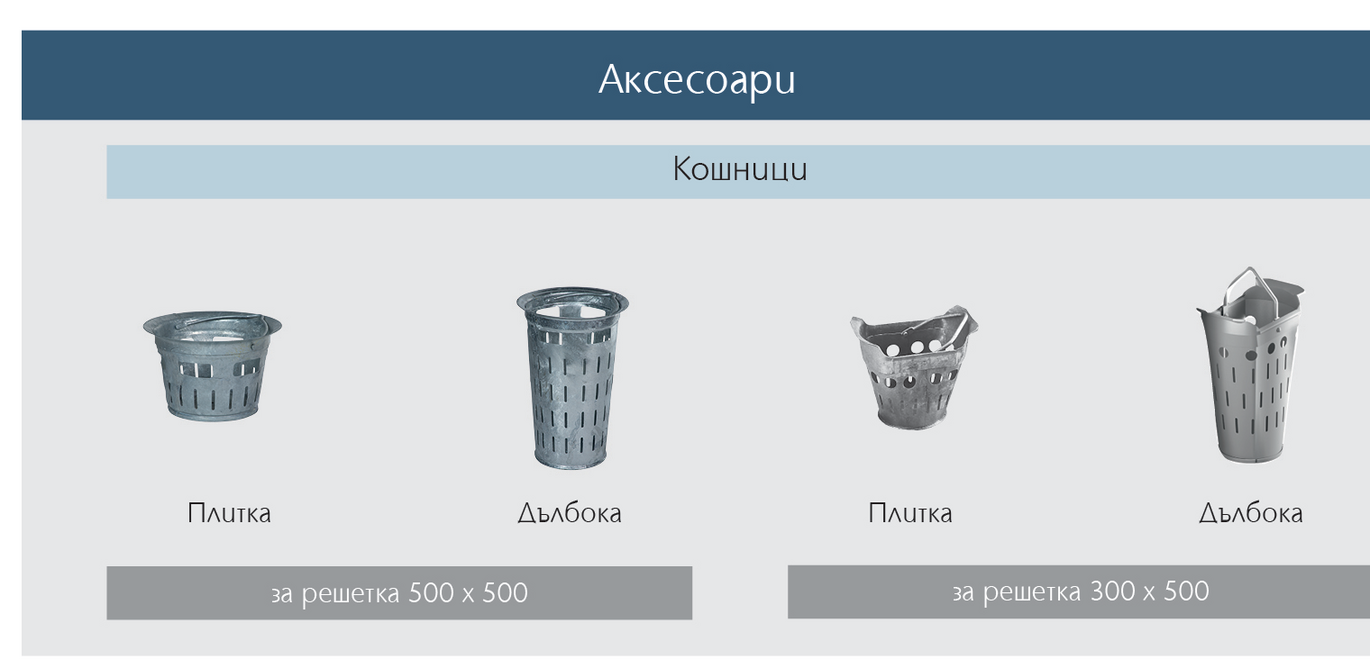

Aксесоари ACO Combipoint – подходящи за всички приложения
Дизайнерски решетки и надстройки за всички приложения, подходящи и за зони с пешеходен трафик поради специалната геометрия на отвора. Многофункционалната, устойчива на замърсяване и нечуплива двойна панта позволява лесно и бързо отваряне чрез шарнирно вдигане на решетката на около 110 градуса от двете страни. Поради това монтажът може да се извърши независимо от посоката на движение и наклона на спускане, като по този начин се избягват грешки при монтажа. Освен това решетката може да се отстрани напълно, като се повдигне вертикално.
Защита и дизайн

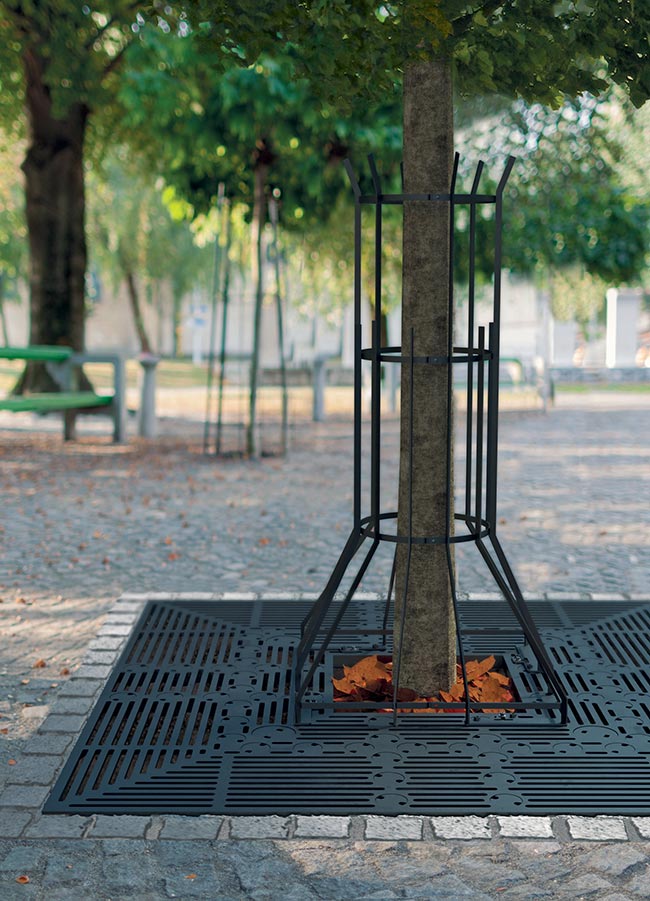

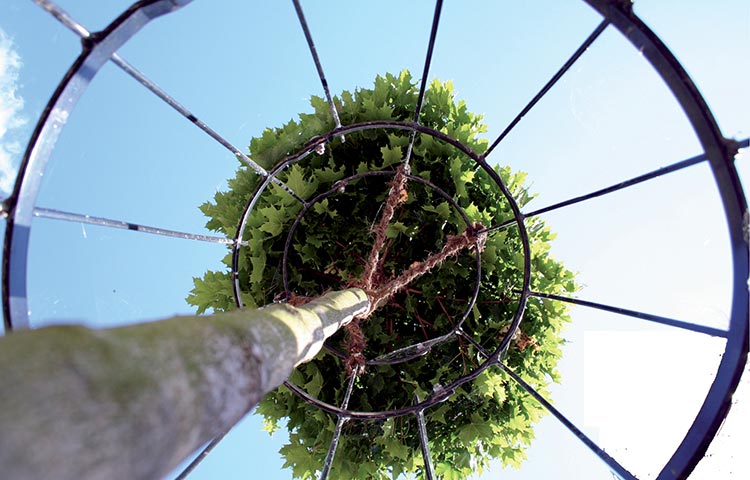

Решетките за дървета ACO Wotan предпазват ствола на дървото от наранявания.
Чувствителната зона на корените и стволовете на дърветата трябва да бъде добре защитена. Системата за защита на дървета ACO Wotan гарантира, че на дърветата се осигурява безопасна среда за развитие в градовете.
Решетките за дървета ACO Wotan са с различни размери и форма. Възможно е и последващо адаптиране на диаметъра спрямо растежа на дърветата. С кръгли, квадратни или правоъгълни решетки за защита на корените, както и със структури за запазване на стъблото, е възможно да се извърши творческо проектиране на открити пространства.
Брошура ACO Sponge City |
ACO Combipoint Sponge city дъждовен отток с решетка 300 х 500 mm, клас на натоварване D400 | dwg | |
ACO Combipoint Sponge city дъждовен отток с решетка 300 х 500 mm, клас на натоварване D400, къса форма, без шибър зима/лято | dwg | |
ACO Combipoint Sponge city дъждовен отток с решетка 300 х 500 mm, клас на натоварване D400, дълга форма, с шибър зима/лято | dwg |
Текст за спецификация ACO Sponge City | docx |
Обмислено използване на дъждовната вода
Вместо да се отвежда дъждовната вода към канализационната система, както се е правело в миналото, тя се подава към дренажните тръби и ретензионния резервоар Sponge City и осигурява вода за корените на градските дървета.
Целта е да се събира възможно най-голямо количество дъждовна вода за корените на дървото през по-дългите пероди на засушаване.
Съгласно нормативната уредба на Австрия за пречистване на дъждовната вода, когато отвеждаме водата от пешеходни пространства тя се категоризира със степен на замърсяване F1 и няма нужда от допълнително пречистване преди да бъде отведена към ретензионния резервоар Sponge City. Когато обаче отвеждаме дъждовната вода от пътното платно, тя е със степен на замърсяване F2/F3 и трябва да бъде претичена първо през филтърна кутия и след това през потопено корито с дълбочина 30 cm.

Модулна система за зона тип F1
Директно отвеждане на дъждовните води от пешеходните и велосипедните пътеки в тялото на Sponge city (ниска степен на замърсяване F1, съгласно ÖWAV RB45).
Натрупващата се дъждовна вода отвежда чрез входящата решетка на Sponge city (1), или чрез допълнителното заустване (2) към входящата шахта. Първото грубо почистване се извършва в кошницата за улавяне на листа (3). След това водата се издига в плътната структура на шахтата и фините частици могат да се утаят в утаителната част (4).
При летен режим на работа вграденият разделителен шибър (5) се затваря, за да не бъде отведена дъждовната вода към канализацията. Когато нивото на дъждовната вода се вдигне до гофрираната дренажна тръба (6) и достига до разпределителния пласт на Sponge city. Ако Sponge city е водонаситен (7) предотвратява връщането на дъждовната вода на повърхността и я насочва с байпас директно към канализацията.
Модулна система за зони тип F2 & F3
Повърхностно отвеждане на дъждовната вода чрез потопено корито 30 см за зони за паркиране и пътното платно в комбинация с филтриращата кутия на ACO Sponge city (зони с висока степен на замърсяване F2 и F3, съгласно ÖWAV RB45)
Дъждовната вода се отвежда през решетката на оттока (1) АСО Combipoint Sponge City. Грубото почистване се извършва в кошницата за листа (2). След това водата се издига в плътната структура на шахтата и фините частици могат да се утаят в утаителната част (3).
При работа през лятото вграденият разделителен шибър (4) е затворен за свързване към канализацията, дъждовната вода се издига нагоре и достига до съседното потопено корито чрез свързаната с нея изпускателна кутия ACO (5) през изпускателните отвори. Чрез 30 см потопено корито уличната вода се пречиства и достига до тялото на Sponge city. Ако обилните валежи и повишаването на нивото на водата доведат до водонасищане на потопеното корито, интегрираният байпас (6) в изпускателната кутия се активира и насочва дъждовната вода чрез дренажните тръби директно в тялото на Sponge city. Важно е първото грубо замърсяване (от първия 5 минутен дъжд да преминава винаги през потопеното почвено корито.

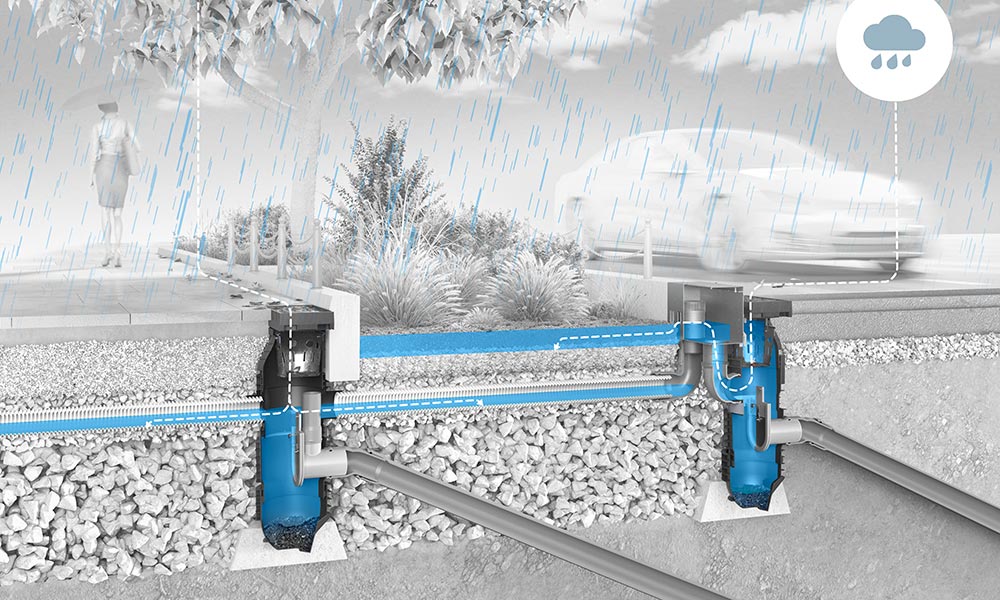

Принцип на работа на системата ACO Sponge City

Интензивен дъжд

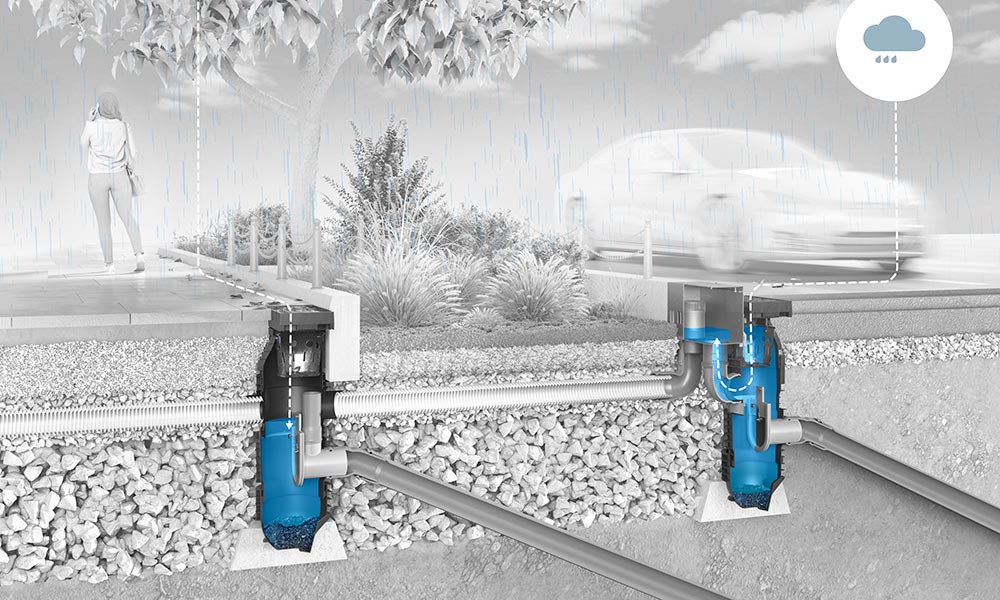

Летен режим: при интензивен дъжд
Дъждовната вода от тротоара:
се оттича, нивото в шахтата се покачва постепенно и достига директно до попивното тяло (sponge body) чрез свързаните дренажни тръби.
Дъждовната вода от пътното платно:
се оттича през отворите в кутията за заустване директно в съседното потопено корито и се просмуква през земната маса в попивното тяло (sponge body).

Насищане на попивното тяло

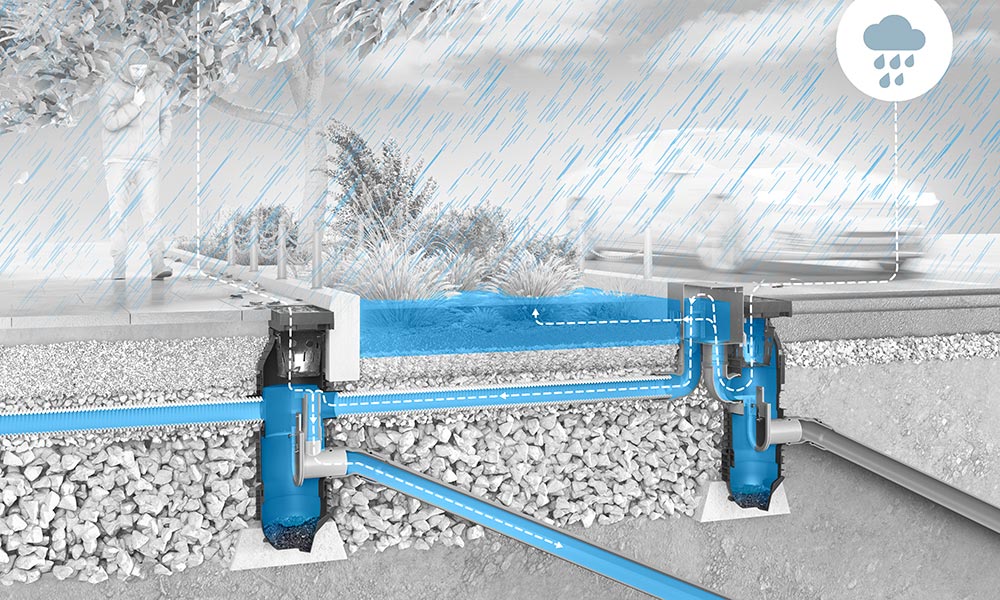

Летен режим: Продължителен интензивен дъжд
Дъждовната вода от тротоара:
се оттича при непрекъснато пълно запълване на свързаните дренажни тръби. Ако попивното тяло (sponge body) е водонаситено, водата се връща по тръбите обратно в дъждоприемника и чрез интегрирания байбас отива в канализацията. Тротоарът е предпазен от наводнение.
Дъждовната вода от пътя:
Първият приток на вода (first 5 min. flush) се почиства чрез задържане на частици в почвата. В случай на натрупване, допълнителното водно количество се отдава директно към попивното тяло (sponge body) чрез интегрирания байбас в кутията за заустване.

Зимен режим

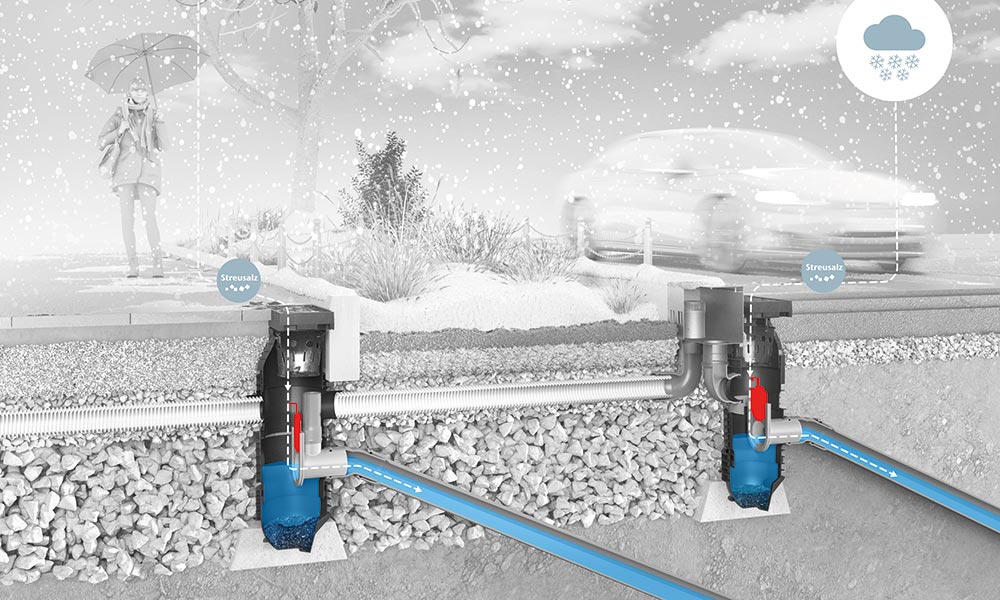

Зимен режим: Дъждовната вода съдържа соли
Дъждовната вода от тротоара:
се оттича по следния начин: нивото в шахтата се вдига до дъното на канализационната тръба и се влива директно в канализацията. Работи като стандартен уличен отток.
Същият принцип на рабпта е валиден и при събирането на дъждовната вода от пътното платно.
Нова дефиниция: ACO Combipoint
Добре познатият уличен отток ACO Combipoint се превръща в модулната система ACO Sponge city.
Комбинацията от съществуващите компоненти с познатите предимства като непропускливост, възможност за регулиране на височината и гъвкавост с новоразработените компоненти на системата Sponge city води до гъвкава модулна система.
Предимства на продукта
- Модулна конструкция
- Без дрънчене благодарение на вложката PEWEPREN в рамката
- Кръгообразно затворена рамка с деформируема конструкция за отводняване в периода на строителството
- Безопасно преминаване, благодарение на решетката с безболтово заключване
- Не изискващо поддръжка заключване от високоякостна пластмаса
- Решетката може да се отваря на около 110 градуса от двете страни и да се отстранява благодарение на многофункционалната двойна панта
Aксесоари ACO Combipoint – подходящи за всички приложения
Дизайнерски решетки и надстройки за всички приложения, подходящи и за зони с пешеходен трафик поради специалната геометрия на отвора. Многофункционалната, устойчива на замърсяване и нечуплива двойна панта позволява лесно и бързо отваряне чрез шарнирно вдигане на решетката на около 110 градуса от двете страни. Поради това монтажът може да се извърши независимо от посоката на движение и наклона на спускане, като по този начин се избягват грешки при монтажа. Освен това решетката може да се отстрани напълно, като се повдигне вертикално.
Предимства на продукта
- Модулна конструкция
- Без дрънчене благодарение на вложката PEWEPREN в рамката
- Кръгообразно затворена рамка с деформируема конструкция за отводняване в периода на строителството
- Безопасно преминаване, благодарение на решетката с безболтово заключване
- Не изискващо поддръжка заключване от високоякостна пластмаса
- Решетката може да се отваря на около 110 градуса от двете страни и да се отстранява благодарение на многофункционалната двойна панта

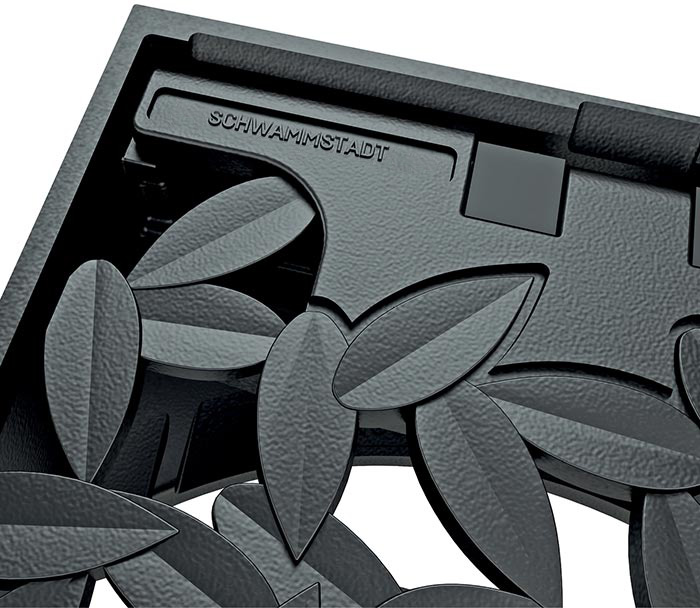

Дизайнерска решетка Sponge City

В сътрудничество с Landschaftsarchitekturbüro 3:0 е проектирана специална входяща решетка Sponge city за уличната канализация. Дизайнът на структурата от припокриващи се листа проектиран въз основа на купола от листа в стил Ар Нуво на Виенския сецесион.
Две мисли бяха водещи при разработването на нашата собствена решетка Sponge city. Първо, да се повиши обществената осведоменост по този въпрос и второ, да се предотврати навлизането на вредни за дърветата вещества.
Входящата решетка се предлага само за проекти Sponge city. Изработена е от чугун, без никакво химическо покритие, като например потапяне в лак или катодно потапяне, за да не могат да се отмиват химикали в зоната на корените.

Защита и дизайн
Решетките за дървета ACO Wotan предпазват ствола на дървото от наранявания.
Чувствителната зона на корените и стволовете на дърветата трябва да бъде добре защитена. Системата за защита на дървета ACO Wotan гарантира, че на дърветата се осигурява безопасна среда за развитие в градовете.
Решетките за дървета ACO Wotan са с различни размери и форма. Възможно е и последващо адаптиране на диаметъра спрямо растежа на дърветата. С кръгли, квадратни или правоъгълни решетки за защита на корените, както и със структури за запазване на стъблото, е възможно да се извърши творческо проектиране на открити пространства.

Брошура ACO Sponge City |
ACO Combipoint Sponge city дъждовен отток с решетка 300 х 500 mm, клас на натоварване D400 | dwg | |
ACO Combipoint Sponge city дъждовен отток с решетка 300 х 500 mm, клас на натоварване D400, къса форма, без шибър зима/лято | dwg | |
ACO Combipoint Sponge city дъждовен отток с решетка 300 х 500 mm, клас на натоварване D400, дълга форма, с шибър зима/лято | dwg |
Текст за спецификация ACO Sponge City | docx |
