ACO Multiline

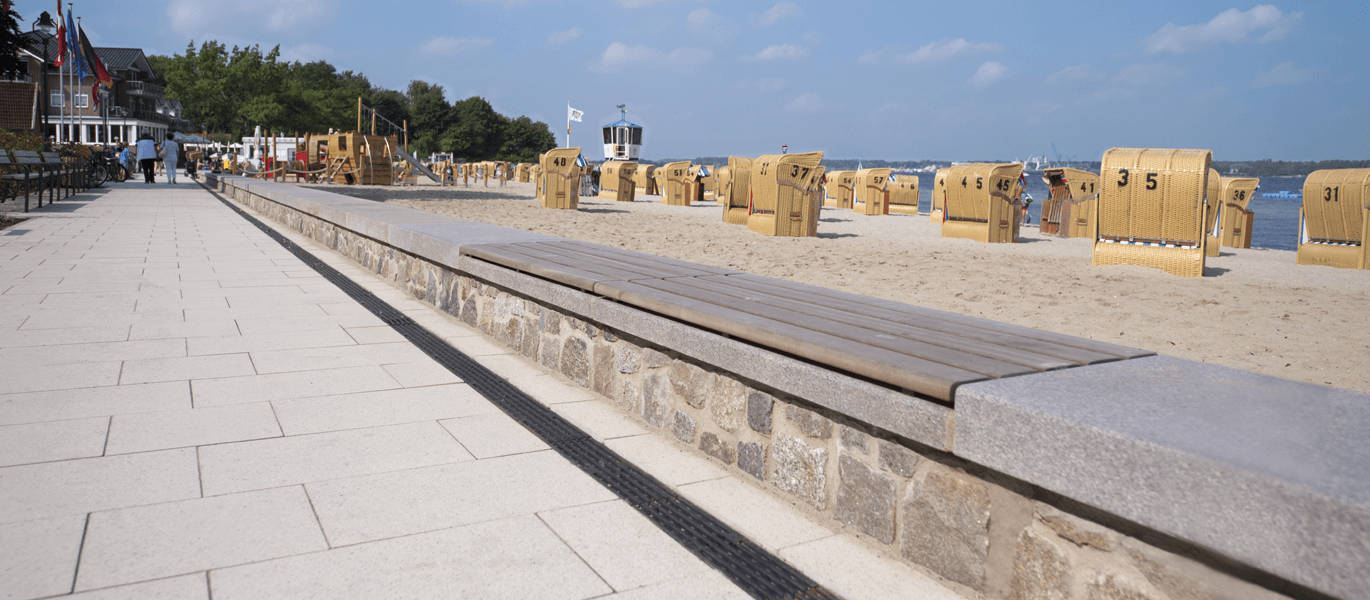

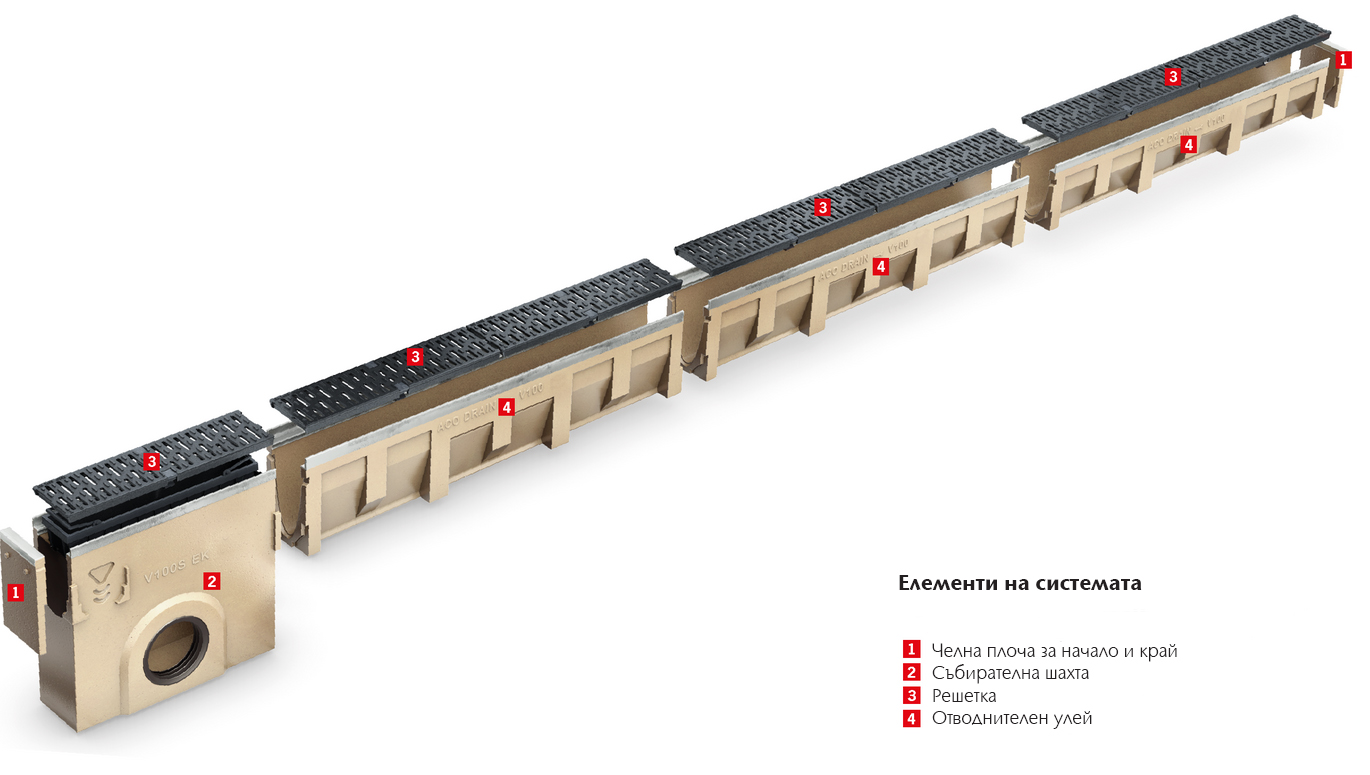

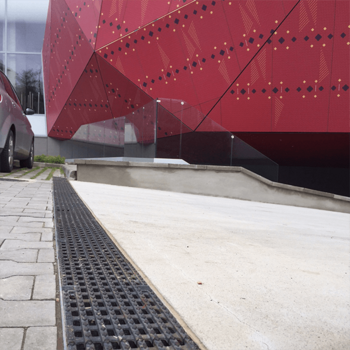

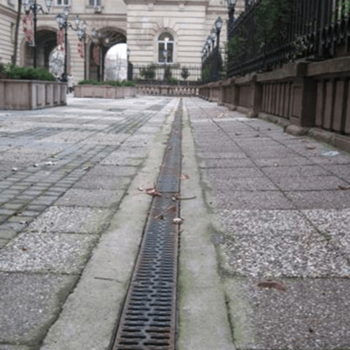

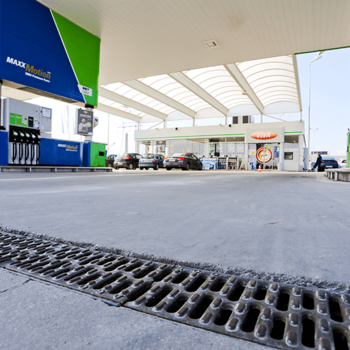

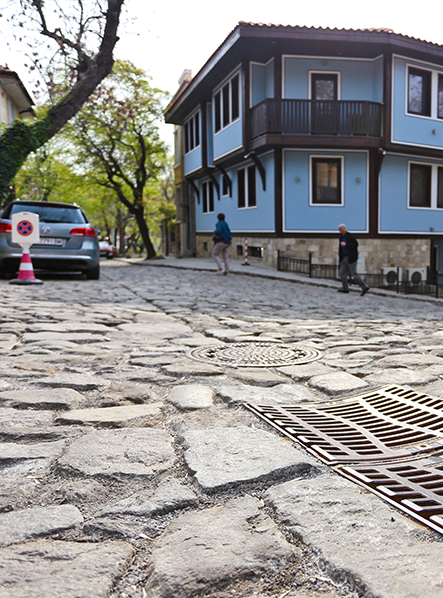

В основата на системата за линейно отводняване ACO Multiline стои идеята да се осигурят предимства за всички: архитекти, проектанти, дистрибутори, предприемачи и строители. Пет класа на натоварване, шест ширини, три материала на защитния ръб и най-богатата гама от стандартни, дизайнерски или индивидуални решетки – една иновативна концепция за пълна свобода на проектиране.

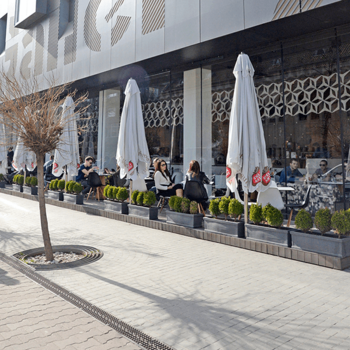

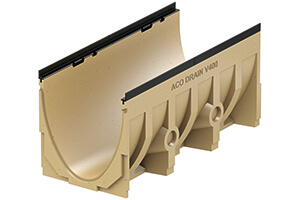

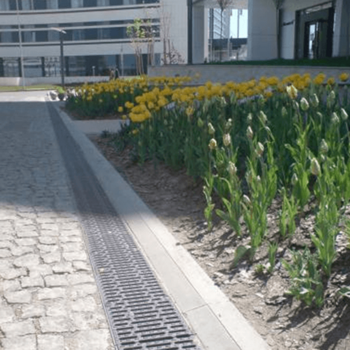

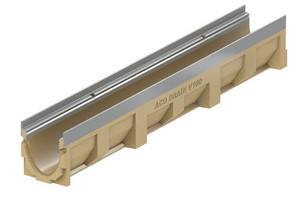

ACO Drain - отводнителен улей от полимербетон

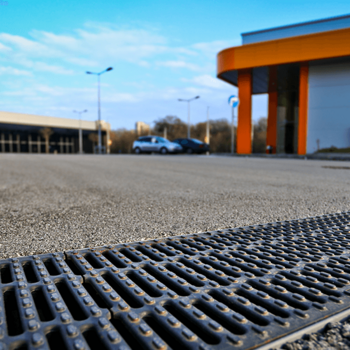

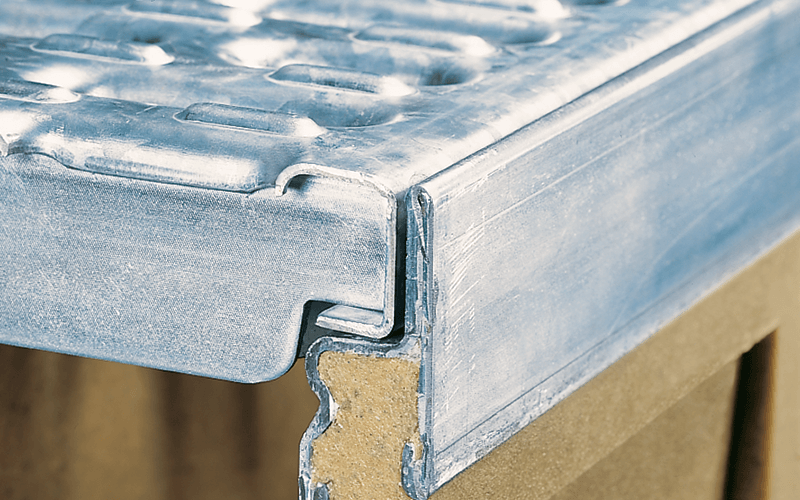

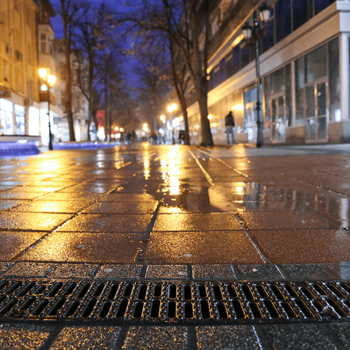

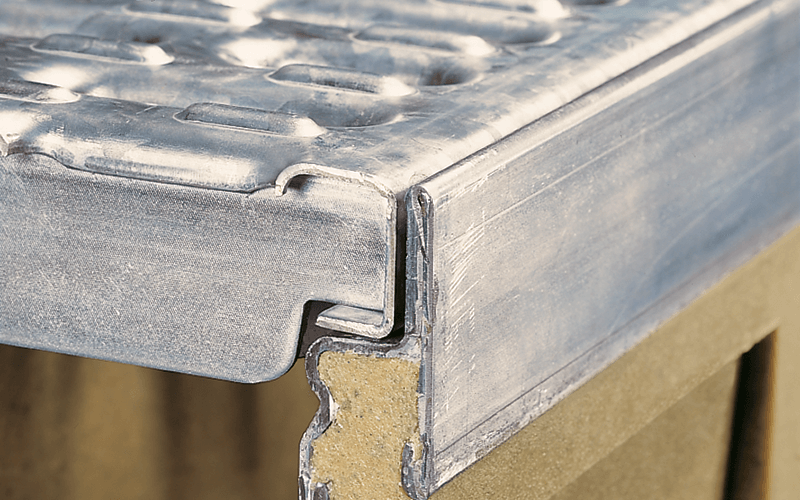

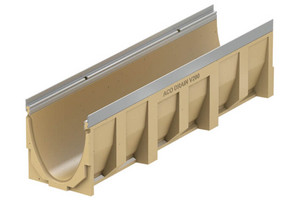

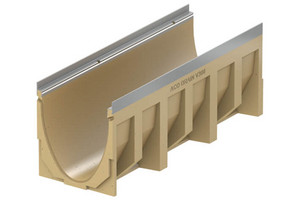

ACO MultiDrain - защитен ръб от поцинкована стомана — Защитен ръб от поцинкована стомана

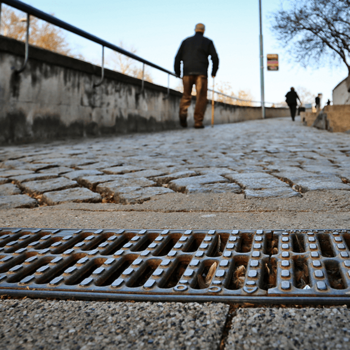

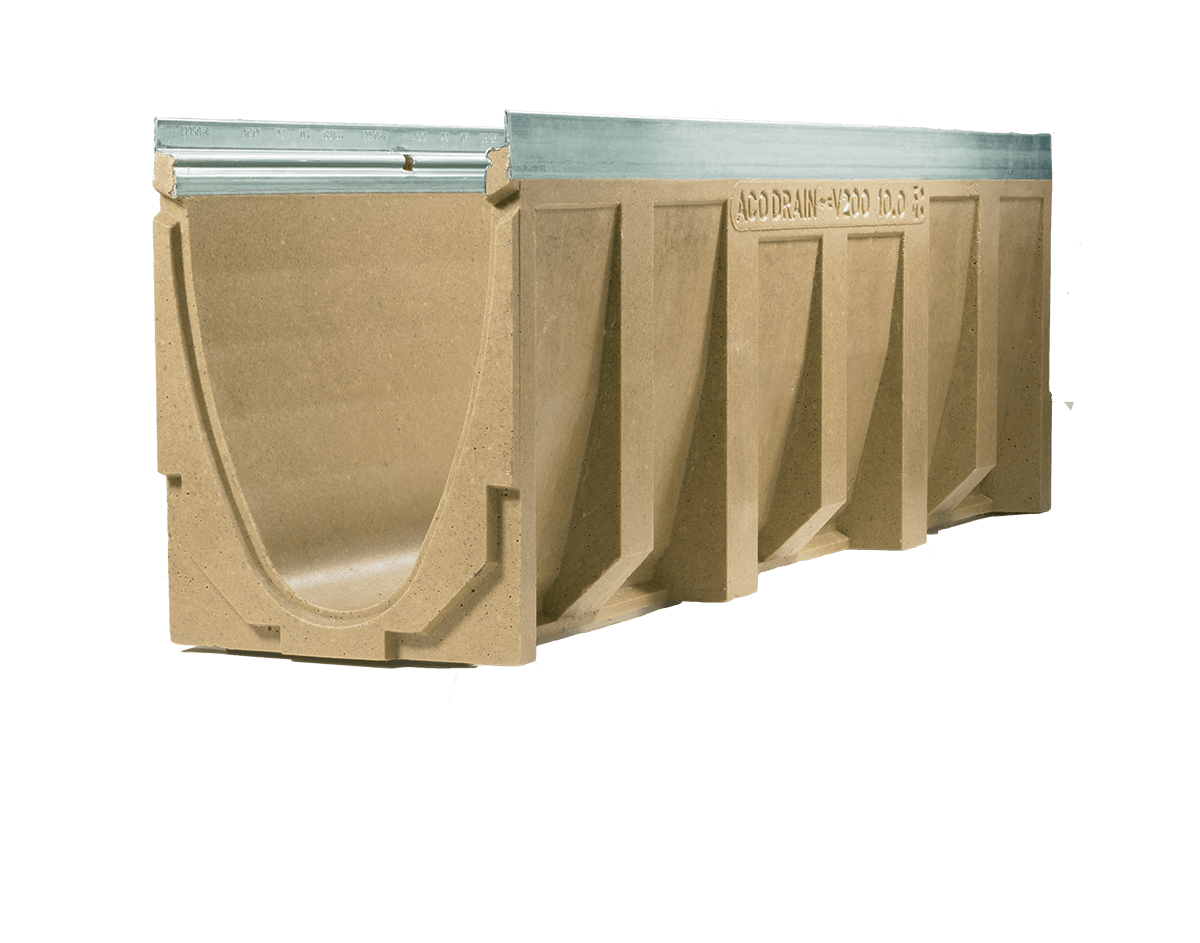

ACO MultiDrain - защитен ръб от неръждаема стомана — Защитен ръб от неръждаема стомана

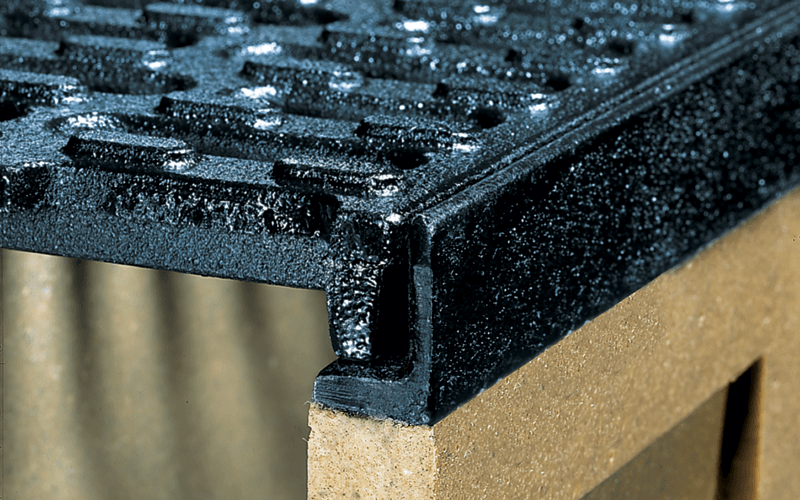

ACO MultiDrain - защитен ръб от чугун — Защитен ръб от чугун

Номинален размер	Строителна широчина (mm)	Строителна височина (mm)
100	135	150
		175
		200
		225
		250

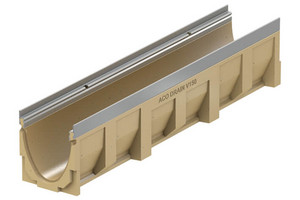

Номинален размер	Строителна широчина (mm)	Строителна височина (mm)
150	185	210
		235
		260
		285
		310

Номинален размер	Строителна широчина (mm)	Строителна височина (mm)
200	235	265
		290
		315
		340
		365

Номинален размер	Строителна широчина (mm)	Строителна височина (mm)
300	350	385
		410
		435
		460
		485

Номинален размер	Строителна широчина (mm)	Строителна височина (mm)
400	450	480

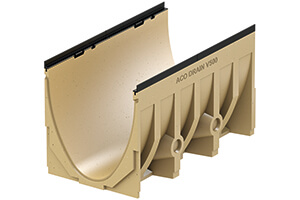

Номинален размер	Строителна широчина (mm)	Строителна височина (mm)
500	550	590

Номинален размер	Строителна широчина (mm)	Строителна височина (mm)

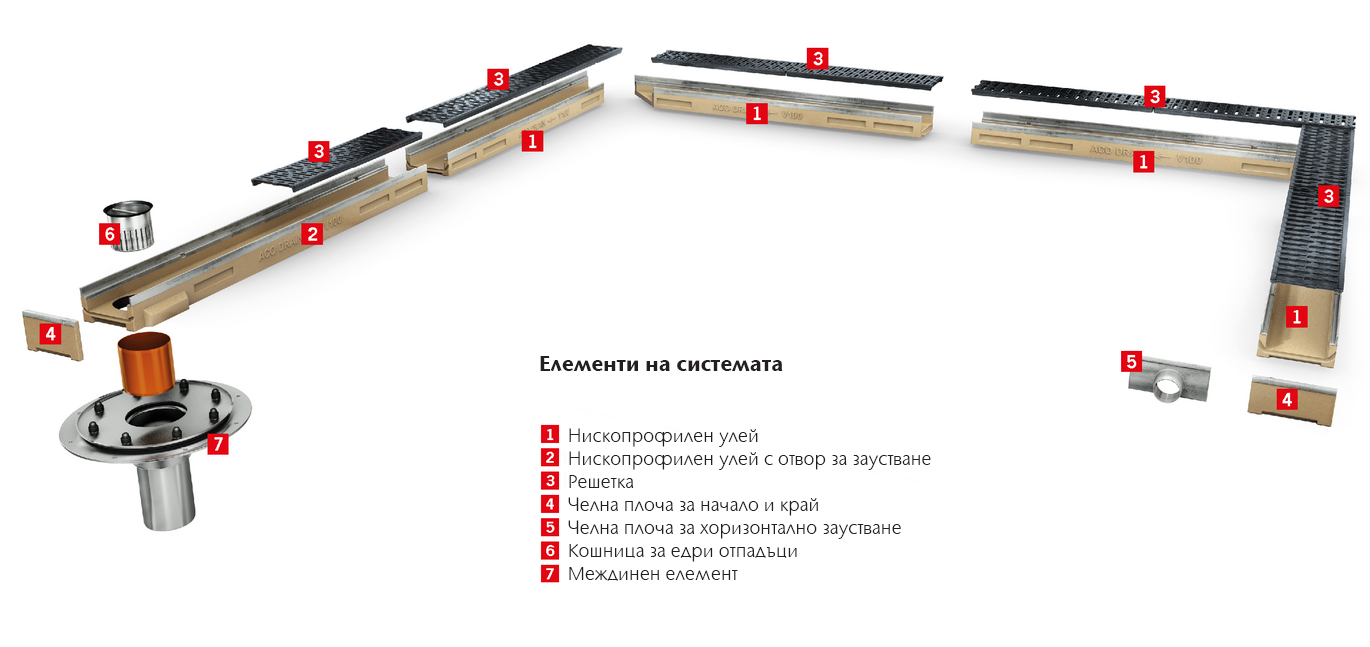

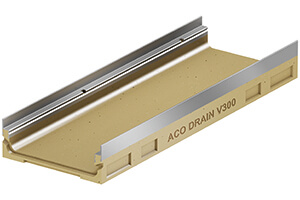

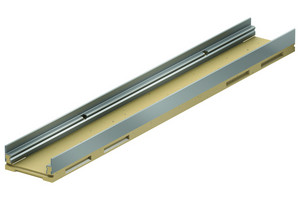

100	135	60
		80
		100

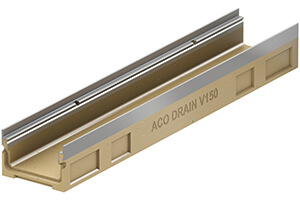

Номинален размер	Строителна широчина (mm)	Строителна височина (mm)
150	185	120

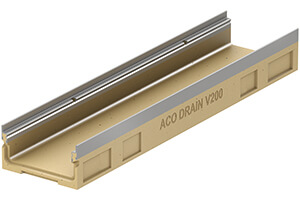

Номинален размер	Строителна широчина (mm)	Строителна височина (mm)
200	235	80
		120

Номинален размер	Строителна широчина (mm)	Строителна височина (mm)
300	350	120

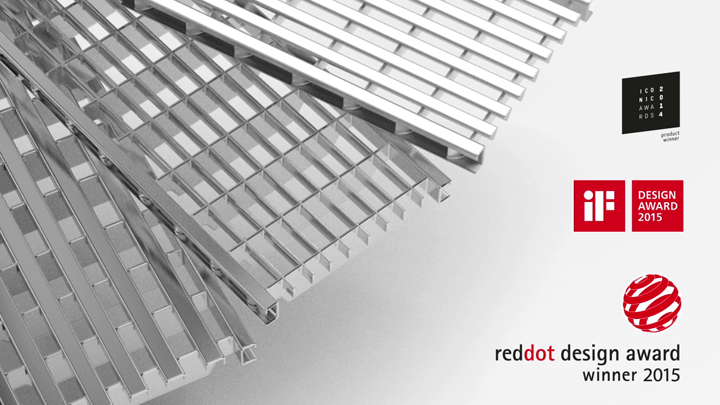

Най-богатата гама решетки с различни дизайни, материали и размери – изработени от чугун, композитен материал, неръждаема или поцинкована стомана - създават неограничени възможности за индивидуално планиране и дизайн.

Решетките за отводнителната система ACO DRAIN® Multiline отговарят на архитектурните изисквания за естетика, функционалност и натоварване. Могат да бъдат комбинирани с улеи от полимербетон ACO Multiline или композитни улеи ACO XtraDrain. Предлагат се решения за класове на натоварване от А 15 до Е 600.

Разгледайте пълната гама решетки

Повърхност + решетка

Пробвайте различни комбинации и визуализирайте идеите си!

Брошура ACO Multiline	pdf
Продуктов каталог ACO Multiline	pdf

V100

0.0

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
3.95	0.79
3.70	0.37
3.50	0.23
3.36	0.17
3.20	0.13
3.09	0.10
2.98	0.09
2.92	0.07
2.84	0.06
2.76	0.06

Q [l/s]	q [l/s/m]
5.00	1.00
5.30	0.53
5.55	0.37
5.80	0.29
5.88	0.24
6.00	0.20
6.13	0.18
6.20	0.16
6.23	0.14
6.25	0.13

Q [l/s]	q [l/s/m]
5.75	1.15
6.45	0.65
6.95	0.46
7.20	0.36
7.50	0.30
7.71	0.26
7.88	0.23
8.00	0.20
8.10	0.18
8.15	0.16

V100

10.0

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
7.18	1.44
6.70	0.67
6.38	0.43
6.12	0.31
5.88	0.24
5.70	0.19
5.50	0.16
5.36	0.13
5.17	0.11
5.10	0.10

Q [l/s]	q [l/s/m]
8.50	1.70
9.00	0.90
9.30	0.62
9.50	0.48
9.63	0.39
9.75	0.33
9.91	0.28
10.00	0.25
10.04	0.22
10.15	0.20

Q [l/s]	q [l/s/m]
9.60	1.92
10.50	1.05
11.10	0.74
11.60	0.58
12.00	0.48
12.30	0.41
12.43	0.36
12.58	0.31
12.78	0.28
13.00	0.26

V100

20.0

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
11.05	2.21
10.30	1.03
9.83	0.66
9.40	0.47
9.10	0.36
8.79	0.29
8.40	0.24
8.24	0.21
8.01	0.18
7.85	0.16

Q [l/s]	q [l/s/m]
12.70	2.54
13.00	1.30
13.35	0.89
13.70	0.69
13.88	0.56
13.95	0.47
14.11	0.40
14.20	0.36
14.27	0.32
14.35	0.29

Q [l/s]	q [l/s/m]
13.90	2.78
15.00	1.50
15.75	1.05
16.40	0.82
16.85	0.67
17.22	0.57
17.50	0.50
17.72	0.44
17.87	0.40
18.00	0.36

V100 - нископрофилен

h=6 cm

Наклон

0.50%

Дължина на участък L [m]
5
20
40
50

Q [l/s]	q [l/s/m]
0.29	0.058
0.21	0.011
0.17	0.004
0.15	0.003

Q [l/s]	q [l/s/m]
0.56	0.112
0.66	0.033
0.67	0.017
0.67	0.013

Q [l/s]	q [l/s/m]
0.73	0.146
0.73	0.037
0.73	0.018
0.73	0.015

V100 - нископрофилен

h=8 cm

Наклон

0.50%

Дължина на участък L [m]
5
20
40
50

Q [l/s]	q [l/s/m]
0.94	0.188
0.75	0.038
0.62	0.016
0.58	0.012

Q [l/s]	q [l/s/m]
1.46	0.292
1.78	0.089
1.90	0.048
1.92	0.038

Q [l/s]	q [l/s/m]
1.80	0.360
2.22	0.111
2.22	0.056
2.22	0.044

V100 - нископрофилен

h=10 cm

Наклон

0.50%

Дължина на участък L [m]
5
20
40
50

Q [l/s]	q [l/s/m]
1.82	0.364
1.50	0.075
1.27	0.032
1.19	0.024

Q [l/s]	q [l/s/m]
2.55	0.510
3.08	0.154
3.28	0.082
3.34	0.067

Q [l/s]	q [l/s/m]
3.05	0.610
3.95	0.198
4.34	0.109
4.50	0.090

V150

0.0

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
10.55	2.11
10.00	1.00
9.60	0.64
9.32	0.47
9.00	0.36
8.79	0.29
8.57	0.24
8.32	0.21
8.19	0.18
8.00	0.16

Q [l/s]	q [l/s/m]
12.45	2.49
13.40	1.34
13.95	0.93
14.60	0.73
15.00	0.60
15.30	0.51
15.61	0.45
15.80	0.40
16.15	0.36
16.25	0.33

Q [l/s]	q [l/s/m]
14.15	2.83
15.80	1.58
16.95	1.13
18.06	0.90
18.75	0.75
19.20	0.64
19.78	0.57
20.00	0.50
20.52	0.46
20.90	0.42

V150

10.0

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
16.10	3.22
15.20	1.52
14.65	0.98
14.18	0.71
13.75	0.55
13.41	0.45
12.95	0.37
12.80	0.32
12.42	0.28
12.25	0.25

Q [l/s]	q [l/s/m]
18.45	3.69
19.20	1.92
20.10	1.34
20.80	1.04
21.25	0.85
21.60	0.72
22.05	0.63
22.20	0.56
22.50	0.50
22.80	0.46

Q [l/s]	q [l/s/m]
20.50	4.10
22.50	2.25
23.85	1.59
25.00	1.25
26.00	1.04
26.70	0.89
27.30	0.78
28.00	0.70
28.35	0.63
28.75	0.58

V150

20.0

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
21.65	4.33
20.30	2.03
19.50	1.30
19.00	0.95
18.25	0.73
18.00	0.60
17.50	0.50
17.00	0.43
16.65	0.37
16.25	0.33

Q [l/s]	q [l/s/m]
24.35	4.87
25.00	2.50
25.95	1.73
26.60	1.33
27.25	1.09
27.60	0.92
28.00	0.80
28.40	0.71
28.58	0.64
28.75	0.58

Q [l/s]	q [l/s/m]
26.75	5.35
28.50	2.85
30.30	2.02
31.60	1.58
32.88	1.32
33.75	1.13
34.65	0.99
35.20	0.88
35.55	0.79
36.00	0.72

V150 - нископрофилен

h=12 cm

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
3.95	0.79
3.70	0.37
3.54	0.24
3.40	0.17
3.30	0.13
3.18	0.11
3.08	0.09
2.99	0.07
2.91	0.06
2.83	0.06

Q [l/s]	q [l/s/m]
5.30	1.06
5.87	0.59
6.25	0.42
6.54	0.33
6.75	0.27
6.90	0.23
7.04	0.20
7.12	0.18
7.25	0.16
7.30	0.15

Q [l/s]	q [l/s/m]
6.25	1.25
7.26	0.73
7.89	0.53
8.36	0.42
8.72	0.35
9.10	0.30
9.21	0.26
9.21	0.23
9.21	0.20
9.21	0.18

V200

0.0

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
21.25	4.25
20.15	2.02
19.50	1.30
19.00	0.95
18.50	0.74
18.00	0.60
17.68	0.51
17.28	0.43
17.10	0.38
16.75	0.34

Q [l/s]	q [l/s/m]
24.25	4.85
25.50	2.55
26.85	1.79
28.00	1.40
28.75	1.15
29.40	0.98
30.10	0.86
30.40	0.76
31.05	0.69
31.50	0.63

Q [l/s]	q [l/s/m]
27.00	5.40
29.80	2.98
31.95	2.13
34.00	1.70
35.25	1.41
36.30	1.21
37.45	1.07
38.40	0.96
39.15	0.87
40.00	0.80

V200

10.0

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
28.25	5.65
26.50	2.65
25.95	1.73
25.20	1.26
24.50	0.98
24.00	0.80
23.45	0.67
23.04	0.58
22.73	0.51
22.00	0.44

Q [l/s]	q [l/s/m]
31.75	6.35
33.00	3.30
34.35	2.29
35.60	1.46
36.50	1.46
37.50	1.25
38.15	0.97
38.88	0.97
39.15	0.87
39.50	0.79

Q [l/s]	q [l/s/m]
35.00	7.00
38.00	3.80
40.20	2.68
42.40	2.12
44.50	1.78
45.90	1.53
46.90	1.34
48.00	1.20
49.05	1.09
49.84	1.00

V200

20.0

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
37.55	7.51
35.20	3.52
33.75	2.25
33.00	1.65
32.25	1.29
31.50	1.05
30.80	0.88
30.40	0.76
29.70	0.66
29.50	0.59

Q [l/s]	q [l/s/m]
41.50	8.30
42.50	4.25
43.50	2.90
44.68	2.23
45.75	1.83
46.80	1.56
47.81	1.37
48.60	1.22
49.05	1.09
49.50	0.99

Q [l/s]	q [l/s/m]
45.20	9.04
47.10	4.77
50.40	3.36
52.80	2.64
55.00	2.20
57.00	1.90
58.45	1.67
59.60	1.49
60.30	1.34
61.00	1.22

V200 - нископрофилен

h=8 cm

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
1.93	0.386
1.80	0.180
1.69	0.113
1.60	0.080
1.54	0.062
1.47	0.049
1.41	0.040
1.36	0.034
1.31	0.029
1.27	0.025

Q [l/s]	q [l/s/m]
3.02	0.604
3.42	0.342
3.69	0.246
3.84	0.192
3.95	0.158
4.07	0.136
4.13	0.118
4.19	0.105
4.25	0.094
4.30	0.086

Q [l/s]	q [l/s/m]
3.73	0.076
4.40	0.440
4.80	0.320
4.80	0.240
4.80	0.192
4.80	0.160
4.80	0.137
4.80	0.120
4.80	0.107
4.80	0.096

V200 - нископрофилен

h=12 cm

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
5.30	1.060
5.00	0.500
4.83	0.322
4.66	0.233
4.50	0.180
4.35	0.145
4.24	0.121
4.10	0.103
4.00	0.089
3.90	0.078

Q [l/s]	q [l/s/m]
7.14	1.428
8.00	0.800
8.58	0.572
9.00	0.450
9.30	0.372
9.54	0.318
9.76	0.279
9.92	0.248
10.10	0.224
10.20	0.204

Q [l/s]	q [l/s/m]
8.45	1.6900
9.85	0.9850
10.80	0.7200
11.50	0.5750
12.10	0.4840
12.45	0.4150
12.60	0.3600
12.60	0.3150
12.60	0.2800
12.60	0.2520

V300

0.0

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
69.05	13.81
65.30	6.53
63.45	4.23
62.40	3.12
61.25	2.45
60.30	2.01
59.50	1.70
58.80	1.47
58.05	1.29
57.50	1.15

Q [l/s]	q [l/s/m]
76.00	15.20
77.50	7.75
80.25	5.35
83.00	4.15
86.00	3.44
87.90	2.93
90.30	2.58
92.00	2.30
93.60	2.08
95.00	1.90

Q [l/s]	q [l/s/m]
82.00	16.40
87.10	8.71
93.00	6.20
98.00	4.90
102.50	4.10
106.50	3.55
109.20	3.12
112.80	2.82
115.20	2.56
118.00	2.36

V300

10.0

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
87.00	17.40
81.60	8.16
79.35	5.29
77.80	3.89
76.50	3.06
75.30	2.51
74.55	2.13
73.60	1.84
72.45	1.61
71.50	1.43

Q [l/s]	q [l/s/m]
94.00	18.80
95.50	9.55
98.25	6.55
101.00	5.05
104.00	4.16
106.20	3.54
108.40	3.10
110.60	2.77
112.80	2.51
114.00	2.28

Q [l/s]	q [l/s/m]
101.00	20.20
105.80	10.58
111.90	7.46
118.20	5.91
123.00	4.92
127.50	4.25
130.90	3.74
134.40	3.36
138.15	3.07
141.00	2.82

V300

20.0

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
106.60	21.32
99.40	9.94
96.45	6.43
94.40	4.72
93.00	3.72
91.50	3.05
90.30	2.58
89.20	2.23
88.20	1.96
87.00	1.74

Q [l/s]	q [l/s/m]
114.30	22.86
114.50	11.45
116.40	7.76
119.80	5.99
122.50	4.90
125.10	4.17
128.10	3.66
130.00	3.25
132.30	2.94
133.50	2.67

Q [l/s]	q [l/s/m]
122.50	24.50
126.00	12.60
132.00	8.80
138.00	6.90
144.00	5.76
149.10	4.97
152.95	4.37
156.80	3.92
160.20	3.56
164.00	3.28

V300 - нископрофилен

h-12 cm

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
6.35	1.27
6.07	0.61
5.85	0.39
5.62	0.28
5.45	0.22
5.28	0.18
5.15	0.15
5.00	0.13
4.86	0.11
4.75	0.10

Q [l/s]	q [l/s/m]
8.90	1.78
10.10	1.01
10.88	0.73
11.48	0.57
11.90	0.48
12.30	0.41
12.60	0.36
12.88	0.32
13.14	0.29
13.30	0.27

Q [l/s]	q [l/s/m]
10.60	2.12
12.50	1.25
13.86	0.92
14.80	0.74
15.18	0.61
15.18	0.51
15.18	0.43
15.18	0.38
15.18	0.34
15.18	0.30

V400

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
130.00	26.00
121.60	12.60
118.50	7.90
116.40	5.82
114.50	4.58
114.00	3.80
112.00	3.20
110.80	2.77
109.80	2.44
109.00	2.18

Q [l/s]	q [l/s/m]
140.00	28.00
141.00	14.10
144.75	9.65
149.20	7.46
153.50	6.14
157.80	5.26
161.00	4.60
165.20	4.13
168.30	3.74
170.50	3.41

Q [l/s]	q [l/s/m]
150.00	30.00
156.00	15.60
165.00	11.00
173.20	8.66
181.00	7.24
189.00	6.30
194.95	5.57
200.00	5.00
205.65	4.57
210.00	4.20

V500

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
257.50	51.50
238.50	23.85
231.45	15.43
227.00	11.35
224.25	8.97
222.00	7.40
219.45	6.27
217.60	5.44
216.45	4.81
213.50	4.27

Q [l/s]	q [l/s/m]
272.50	54.50
268.00	26.80
273.00	18.20
279.60	13.98
285.00	11.40
291.00	9.70
297.00	8.49
304.40	7.61
311.00	6.91
315.00	6.30

Q [l/s]	q [l/s/m]
289.00	57.80
292.00	29.20
304.50	20.30
319.00	15.95
330.00	13.20
341.00	11.37
352.00	10.06
363.20	9.08
373.95	8.31
380.00	7.60

ACO Multiline библиотека
ACO Multiline V100 библиотека	pdf	dwg
ACO Multiline V150 библиотека	pdf	dwg
ACO Multiline V200 библиотека	pdf	dwg
ACO Multiline V300 библиотека	pdf	dwg
ACO Multiline V400 библиотека	pdf	dwg
ACO Multiline V500 библиотека	pdf	dwg

ACO Multiline V100
ACO Multiline V100 0.0 улей, l=1000 mm	pdf	dwg
ACO Multiline V100 10.0 улей, l=1000 mm	pdf	dwg
ACO Multiline V100 20.0 улей, l=1000 mm	pdf	dwg
ACO Multiline V100 улей, l=500 mm	pdf	dwg
ACO Multiline V100 улей, l=500 mm, с тръбна връзка DN110	pdf	dwg
ACO Multiline V100 водосъбирателна шахта, h=450 mm	pdf	dwg
ACO Multiline V100 водосъбирателна шахта, h=600 mm	pdf	dwg
ACO Multiline V100 водосъбирателна шахта с воден затвор, h=600 mm	pdf	dwg
ACO Multiline V100 нископрофилен улей, h=60 mm	pdf	dwg
ACO Multiline V100 нископрофилен улей, h=80 mm	pdf	dwg
ACO Multiline V100 нископрофилен улей, h=100 mm	pdf	dwg

ACO Multiline V150
ACO Multiline V150 0.0 улей, l=1000 mm	pdf	dwg
ACO Multiline V150 10.0 улей, l=1000 mm	pdf	dwg
ACO Multiline V150 20.0 улей, l=1000 mm	pdf	dwg
ACO Multiline Drain V150 улей, l=500 mm	pdf	dwg
ACO Multiline V150 улей, l=500 mm, със заустване DN150	pdf	dwg
ACO Multiline V150 водосъбирателна шахта	pdf	dwg
ACO Multiline V150 нископрофилен улей, h=120 mm	pdf	dwg

ACO Multiline V200
ACO Multiline V200 0.0 улей, l=1000 mm	pdf	dwg
ACO Multiline V200 10.0 улей, l=1000 mm	pdf	dwg
ACO Multiline V200 20.0 улей, l=1000 mm	pdf	dwg
ACO Multiline V200 улей, l=500 mm	pdf	dwg
ACO Multiline V200 улей, l=500 mm, със заустване DN200	pdf	dwg
ACO Multiline V200 водосъбирателна шахта	pdf	dwg
ACO Multiline V200 нископрофилен улей, h=80 mm	pdf	dwg
ACO Multiline V200 нископрофилен улей, h=80 mm, със заустване DN100	pdf	dwg
ACO Multiline V200 нископрофилен улей, h=120 mm	pdf	dwg

ACO Multiline V300
ACO Multiline V300 0.0 улей, l=1000 mm	pdf	dwg
ACO Multiline V300 10.0 улей, l=1000 mm	pdf	dwg
ACO Multiline V300 20.0 улей, l=1000 mm	pdf	dwg
ACO Multiline V300 улей, l=500 mm, със заустване DN200	pdf	dwg
ACO Multiline V300 водосъбирателна шахта с тръбна връзка DN200	pdf	dwg
ACO Multiline V300 нископрофилен улей, h=120 mm	pdf	dwg

ACO Multiline V400
ACO Multiline V400 улей, l=1000 mm	pdf	dwg
ACO Multiline V400 улей с тръбна връзка DN400, l=1000 mm	pdf	dwg
ACO Multiline V400 улей с отвори за Т-връзки, l=1000 mm	pdf	dwg
ACO Multiline V400 водосъбирателна шахта, l=1000 mm	pdf	dwg

ACO Multiline V500
ACO Multiline V500 улей, l=1000 mm	pdf	dwg
ACO Multiline V500 улей с отвори за Т-връзки, l=1000 mm	pdf	dwg
ACO Multiline V500 водосъбирателна шахта, l=1000 mm	pdf	dwg

ACO MultiDrain V100
ACO MultiDrain V100 0.0	pdf	docx
ACO MultiDrain V100 10.0	pdf	docx
ACO MultiDrain V100 20.0	pdf	docx
ACO MultiDrain V100 h=6 cm	pdf	docx
ACO MultiDrain V100 h=8 cm	pdf	docx
ACO MultiDrain V100 h=10 cm	pdf	docx
ACO MultiDrain V100 улей с вграден наклон	pdf	docx

ACO MultiDrain V150
ACO MultiDrain V150 0.0	pdf	docx
ACO MultiDrain V150 10.0	pdf	docx
ACO MultiDrain V150 20.0	pdf	docx
ACO MultiDrain V150 h=12 cm	pdf	docx
ACO MultiDrain V150 улей с вграден наклон	pdf	docx

ACO MultiDrain V200
ACO MultiDrain V200 0.0	pdf	docx
ACO MultiDrain V200 10.0	pdf	docx
ACO MultiDrain V200 20.0	pdf	docx
ACO MultiDrain V200 h=12 cm	pdf	docx
ACO MultiDrain V200 улей с вграден наклон	pdf	docx

ACO MultiDrain V300
ACO MultiDrain V300 0.0	pdf	docx
ACO MultiDrain V300 10.0	pdf	docx
ACO MultiDrain V300 20.0	pdf	docx
ACO MultiDrain V300 h=12 cm	pdf	docx
ACO MultiDrain V300 улей с вграден наклон	pdf	docx

ACO MultiDrain V400
ACO MultiDrain V400	pdf	docx

ACO MultiDrain V500
ACO MultiDrain V500	pdf	docx

АСО Общи указания за монтаж	pdf
ACO Multiline детайл за монтаж в асфалт	pdf	dwg
ACO Multiline детайл за монтаж в бетон	pdf	dwg
ACO Multiline детайл за монтаж в паваж	pdf	dwg

Декларация за експлоатационни показатели ACO Multiline

pdf

Номинален размер	Строителна широчина (mm)	Строителна височина (mm)
100	135	150
		175
		200
		225
		250

Номинален размер	Строителна широчина (mm)	Строителна височина (mm)
150	185	210
		235
		260
		285
		310

Номинален размер	Строителна широчина (mm)	Строителна височина (mm)
200	235	265
		290
		315
		340
		365

Номинален размер	Строителна широчина (mm)	Строителна височина (mm)
300	350	385
		410
		435
		460
		485

Номинален размер	Строителна широчина (mm)	Строителна височина (mm)
400	450	480

Номинален размер	Строителна широчина (mm)	Строителна височина (mm)
500	550	590

Номинален размер	Строителна широчина (mm)	Строителна височина (mm)
100	135	60
		80
		100

Номинален размер	Строителна широчина (mm)	Строителна височина (mm)
150	185	120

Номинален размер	Строителна широчина (mm)	Строителна височина (mm)
200	235	80
		120

Номинален размер	Строителна широчина (mm)	Строителна височина (mm)
300	350	120

Разгледайте пълната гама решетки

Повърхност + решетка

Пробвайте различни комбинации и визуализирайте идеите си!

Брошура ACO Multiline	pdf
Продуктов каталог ACO Multiline	pdf

V100

0.0

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
3.95	0.79
3.70	0.37
3.50	0.23
3.36	0.17
3.20	0.13
3.09	0.10
2.98	0.09
2.92	0.07
2.84	0.06
2.76	0.06

Q [l/s]	q [l/s/m]
5.00	1.00
5.30	0.53
5.55	0.37
5.80	0.29
5.88	0.24
6.00	0.20
6.13	0.18
6.20	0.16
6.23	0.14
6.25	0.13

Q [l/s]	q [l/s/m]
5.75	1.15
6.45	0.65
6.95	0.46
7.20	0.36
7.50	0.30
7.71	0.26
7.88	0.23
8.00	0.20
8.10	0.18
8.15	0.16

V100

10.0

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
7.18	1.44
6.70	0.67
6.38	0.43
6.12	0.31
5.88	0.24
5.70	0.19
5.50	0.16
5.36	0.13
5.17	0.11
5.10	0.10

Q [l/s]	q [l/s/m]
8.50	1.70
9.00	0.90
9.30	0.62
9.50	0.48
9.63	0.39
9.75	0.33
9.91	0.28
10.00	0.25
10.04	0.22
10.15	0.20

Q [l/s]	q [l/s/m]
9.60	1.92
10.50	1.05
11.10	0.74
11.60	0.58
12.00	0.48
12.30	0.41
12.43	0.36
12.58	0.31
12.78	0.28
13.00	0.26

V100

20.0

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
11.05	2.21
10.30	1.03
9.83	0.66
9.40	0.47
9.10	0.36
8.79	0.29
8.40	0.24
8.24	0.21
8.01	0.18
7.85	0.16

Q [l/s]	q [l/s/m]
12.70	2.54
13.00	1.30
13.35	0.89
13.70	0.69
13.88	0.56
13.95	0.47
14.11	0.40
14.20	0.36
14.27	0.32
14.35	0.29

Q [l/s]	q [l/s/m]
13.90	2.78
15.00	1.50
15.75	1.05
16.40	0.82
16.85	0.67
17.22	0.57
17.50	0.50
17.72	0.44
17.87	0.40
18.00	0.36

V100 - нископрофилен

h=6 cm

Наклон

0.50%

Дължина на участък L [m]
5
20
40
50

Q [l/s]	q [l/s/m]
0.29	0.058
0.21	0.011
0.17	0.004
0.15	0.003

Q [l/s]	q [l/s/m]
0.56	0.112
0.66	0.033
0.67	0.017
0.67	0.013

Q [l/s]	q [l/s/m]
0.73	0.146
0.73	0.037
0.73	0.018
0.73	0.015

V100 - нископрофилен

h=8 cm

Наклон

0.50%

Дължина на участък L [m]
5
20
40
50

Q [l/s]	q [l/s/m]
0.94	0.188
0.75	0.038
0.62	0.016
0.58	0.012

Q [l/s]	q [l/s/m]
1.46	0.292
1.78	0.089
1.90	0.048
1.92	0.038

Q [l/s]	q [l/s/m]
1.80	0.360
2.22	0.111
2.22	0.056
2.22	0.044

V100 - нископрофилен

h=10 cm

Наклон

0.50%

Дължина на участък L [m]
5
20
40
50

Q [l/s]	q [l/s/m]
1.82	0.364
1.50	0.075
1.27	0.032
1.19	0.024

Q [l/s]	q [l/s/m]
2.55	0.510
3.08	0.154
3.28	0.082
3.34	0.067

Q [l/s]	q [l/s/m]
3.05	0.610
3.95	0.198
4.34	0.109
4.50	0.090

V150

0.0

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
10.55	2.11
10.00	1.00
9.60	0.64
9.32	0.47
9.00	0.36
8.79	0.29
8.57	0.24
8.32	0.21
8.19	0.18
8.00	0.16

Q [l/s]	q [l/s/m]
12.45	2.49
13.40	1.34
13.95	0.93
14.60	0.73
15.00	0.60
15.30	0.51
15.61	0.45
15.80	0.40
16.15	0.36
16.25	0.33

Q [l/s]	q [l/s/m]
14.15	2.83
15.80	1.58
16.95	1.13
18.06	0.90
18.75	0.75
19.20	0.64
19.78	0.57
20.00	0.50
20.52	0.46
20.90	0.42

V150

10.0

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
16.10	3.22
15.20	1.52
14.65	0.98
14.18	0.71
13.75	0.55
13.41	0.45
12.95	0.37
12.80	0.32
12.42	0.28
12.25	0.25

Q [l/s]	q [l/s/m]
18.45	3.69
19.20	1.92
20.10	1.34
20.80	1.04
21.25	0.85
21.60	0.72
22.05	0.63
22.20	0.56
22.50	0.50
22.80	0.46

Q [l/s]	q [l/s/m]
20.50	4.10
22.50	2.25
23.85	1.59
25.00	1.25
26.00	1.04
26.70	0.89
27.30	0.78
28.00	0.70
28.35	0.63
28.75	0.58

V150

20.0

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
21.65	4.33
20.30	2.03
19.50	1.30
19.00	0.95
18.25	0.73
18.00	0.60
17.50	0.50
17.00	0.43
16.65	0.37
16.25	0.33

Q [l/s]	q [l/s/m]
24.35	4.87
25.00	2.50
25.95	1.73
26.60	1.33
27.25	1.09
27.60	0.92
28.00	0.80
28.40	0.71
28.58	0.64
28.75	0.58

Q [l/s]	q [l/s/m]
26.75	5.35
28.50	2.85
30.30	2.02
31.60	1.58
32.88	1.32
33.75	1.13
34.65	0.99
35.20	0.88
35.55	0.79
36.00	0.72

V150 - нископрофилен

h=12 cm

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
3.95	0.79
3.70	0.37
3.54	0.24
3.40	0.17
3.30	0.13
3.18	0.11
3.08	0.09
2.99	0.07
2.91	0.06
2.83	0.06

Q [l/s]	q [l/s/m]
5.30	1.06
5.87	0.59
6.25	0.42
6.54	0.33
6.75	0.27
6.90	0.23
7.04	0.20
7.12	0.18
7.25	0.16
7.30	0.15

Q [l/s]	q [l/s/m]
6.25	1.25
7.26	0.73
7.89	0.53
8.36	0.42
8.72	0.35
9.10	0.30
9.21	0.26
9.21	0.23
9.21	0.20
9.21	0.18

V200

0.0

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
21.25	4.25
20.15	2.02
19.50	1.30
19.00	0.95
18.50	0.74
18.00	0.60
17.68	0.51
17.28	0.43
17.10	0.38
16.75	0.34

Q [l/s]	q [l/s/m]
24.25	4.85
25.50	2.55
26.85	1.79
28.00	1.40
28.75	1.15
29.40	0.98
30.10	0.86
30.40	0.76
31.05	0.69
31.50	0.63

Q [l/s]	q [l/s/m]
27.00	5.40
29.80	2.98
31.95	2.13
34.00	1.70
35.25	1.41
36.30	1.21
37.45	1.07
38.40	0.96
39.15	0.87
40.00	0.80

V200

10.0

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
28.25	5.65
26.50	2.65
25.95	1.73
25.20	1.26
24.50	0.98
24.00	0.80
23.45	0.67
23.04	0.58
22.73	0.51
22.00	0.44

Q [l/s]	q [l/s/m]
31.75	6.35
33.00	3.30
34.35	2.29
35.60	1.46
36.50	1.46
37.50	1.25
38.15	0.97
38.88	0.97
39.15	0.87
39.50	0.79

Q [l/s]	q [l/s/m]
35.00	7.00
38.00	3.80
40.20	2.68
42.40	2.12
44.50	1.78
45.90	1.53
46.90	1.34
48.00	1.20
49.05	1.09
49.84	1.00

V200

20.0

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
37.55	7.51
35.20	3.52
33.75	2.25
33.00	1.65
32.25	1.29
31.50	1.05
30.80	0.88
30.40	0.76
29.70	0.66
29.50	0.59

Q [l/s]	q [l/s/m]
41.50	8.30
42.50	4.25
43.50	2.90
44.68	2.23
45.75	1.83
46.80	1.56
47.81	1.37
48.60	1.22
49.05	1.09
49.50	0.99

Q [l/s]	q [l/s/m]
45.20	9.04
47.10	4.77
50.40	3.36
52.80	2.64
55.00	2.20
57.00	1.90
58.45	1.67
59.60	1.49
60.30	1.34
61.00	1.22

V200 - нископрофилен

h=8 cm

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
1.93	0.386
1.80	0.180
1.69	0.113
1.60	0.080
1.54	0.062
1.47	0.049
1.41	0.040
1.36	0.034
1.31	0.029
1.27	0.025

Q [l/s]	q [l/s/m]
3.02	0.604
3.42	0.342
3.69	0.246
3.84	0.192
3.95	0.158
4.07	0.136
4.13	0.118
4.19	0.105
4.25	0.094
4.30	0.086

Q [l/s]	q [l/s/m]
3.73	0.076
4.40	0.440
4.80	0.320
4.80	0.240
4.80	0.192
4.80	0.160
4.80	0.137
4.80	0.120
4.80	0.107
4.80	0.096

V200 - нископрофилен

h=12 cm

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
5.30	1.060
5.00	0.500
4.83	0.322
4.66	0.233
4.50	0.180
4.35	0.145
4.24	0.121
4.10	0.103
4.00	0.089
3.90	0.078

Q [l/s]	q [l/s/m]
7.14	1.428
8.00	0.800
8.58	0.572
9.00	0.450
9.30	0.372
9.54	0.318
9.76	0.279
9.92	0.248
10.10	0.224
10.20	0.204

Q [l/s]	q [l/s/m]
8.45	1.6900
9.85	0.9850
10.80	0.7200
11.50	0.5750
12.10	0.4840
12.45	0.4150
12.60	0.3600
12.60	0.3150
12.60	0.2800
12.60	0.2520

V300

0.0

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
69.05	13.81
65.30	6.53
63.45	4.23
62.40	3.12
61.25	2.45
60.30	2.01
59.50	1.70
58.80	1.47
58.05	1.29
57.50	1.15

Q [l/s]	q [l/s/m]
76.00	15.20
77.50	7.75
80.25	5.35
83.00	4.15
86.00	3.44
87.90	2.93
90.30	2.58
92.00	2.30
93.60	2.08
95.00	1.90

Q [l/s]	q [l/s/m]
82.00	16.40
87.10	8.71
93.00	6.20
98.00	4.90
102.50	4.10
106.50	3.55
109.20	3.12
112.80	2.82
115.20	2.56
118.00	2.36

V300

10.0

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
87.00	17.40
81.60	8.16
79.35	5.29
77.80	3.89
76.50	3.06
75.30	2.51
74.55	2.13
73.60	1.84
72.45	1.61
71.50	1.43

Q [l/s]	q [l/s/m]
94.00	18.80
95.50	9.55
98.25	6.55
101.00	5.05
104.00	4.16
106.20	3.54
108.40	3.10
110.60	2.77
112.80	2.51
114.00	2.28

Q [l/s]	q [l/s/m]
101.00	20.20
105.80	10.58
111.90	7.46
118.20	5.91
123.00	4.92
127.50	4.25
130.90	3.74
134.40	3.36
138.15	3.07
141.00	2.82

V300

20.0

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
106.60	21.32
99.40	9.94
96.45	6.43
94.40	4.72
93.00	3.72
91.50	3.05
90.30	2.58
89.20	2.23
88.20	1.96
87.00	1.74

Q [l/s]	q [l/s/m]
114.30	22.86
114.50	11.45
116.40	7.76
119.80	5.99
122.50	4.90
125.10	4.17
128.10	3.66
130.00	3.25
132.30	2.94
133.50	2.67

Q [l/s]	q [l/s/m]
122.50	24.50
126.00	12.60
132.00	8.80
138.00	6.90
144.00	5.76
149.10	4.97
152.95	4.37
156.80	3.92
160.20	3.56
164.00	3.28

V300 - нископрофилен

h-12 cm

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
6.35	1.27
6.07	0.61
5.85	0.39
5.62	0.28
5.45	0.22
5.28	0.18
5.15	0.15
5.00	0.13
4.86	0.11
4.75	0.10

Q [l/s]	q [l/s/m]
8.90	1.78
10.10	1.01
10.88	0.73
11.48	0.57
11.90	0.48
12.30	0.41
12.60	0.36
12.88	0.32
13.14	0.29
13.30	0.27

Q [l/s]	q [l/s/m]
10.60	2.12
12.50	1.25
13.86	0.92
14.80	0.74
15.18	0.61
15.18	0.51
15.18	0.43
15.18	0.38
15.18	0.34
15.18	0.30

V400

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
130.00	26.00
121.60	12.60
118.50	7.90
116.40	5.82
114.50	4.58
114.00	3.80
112.00	3.20
110.80	2.77
109.80	2.44
109.00	2.18

Q [l/s]	q [l/s/m]
140.00	28.00
141.00	14.10
144.75	9.65
149.20	7.46
153.50	6.14
157.80	5.26
161.00	4.60
165.20	4.13
168.30	3.74
170.50	3.41

Q [l/s]	q [l/s/m]
150.00	30.00
156.00	15.60
165.00	11.00
173.20	8.66
181.00	7.24
189.00	6.30
194.95	5.57
200.00	5.00
205.65	4.57
210.00	4.20

V500

Наклон

0.50%

Дължина на участък L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
257.50	51.50
238.50	23.85
231.45	15.43
227.00	11.35
224.25	8.97
222.00	7.40
219.45	6.27
217.60	5.44
216.45	4.81
213.50	4.27

Q [l/s]	q [l/s/m]
272.50	54.50
268.00	26.80
273.00	18.20
279.60	13.98
285.00	11.40
291.00	9.70
297.00	8.49
304.40	7.61
311.00	6.91
315.00	6.30

Q [l/s]	q [l/s/m]
289.00	57.80
292.00	29.20
304.50	20.30
319.00	15.95
330.00	13.20
341.00	11.37
352.00	10.06
363.20	9.08
373.95	8.31
380.00	7.60

ACO Multiline библиотека
ACO Multiline V100 библиотека	pdf	dwg
ACO Multiline V150 библиотека	pdf	dwg
ACO Multiline V200 библиотека	pdf	dwg
ACO Multiline V300 библиотека	pdf	dwg
ACO Multiline V400 библиотека	pdf	dwg
ACO Multiline V500 библиотека	pdf	dwg

ACO Multiline V100
ACO Multiline V100 0.0 улей, l=1000 mm	pdf	dwg
ACO Multiline V100 10.0 улей, l=1000 mm	pdf	dwg
ACO Multiline V100 20.0 улей, l=1000 mm	pdf	dwg
ACO Multiline V100 улей, l=500 mm	pdf	dwg
ACO Multiline V100 улей, l=500 mm, с тръбна връзка DN110	pdf	dwg
ACO Multiline V100 водосъбирателна шахта, h=450 mm	pdf	dwg
ACO Multiline V100 водосъбирателна шахта, h=600 mm	pdf	dwg
ACO Multiline V100 водосъбирателна шахта с воден затвор, h=600 mm	pdf	dwg
ACO Multiline V100 нископрофилен улей, h=60 mm	pdf	dwg
ACO Multiline V100 нископрофилен улей, h=80 mm	pdf	dwg
ACO Multiline V100 нископрофилен улей, h=100 mm	pdf	dwg

ACO Multiline V150
ACO Multiline V150 0.0 улей, l=1000 mm	pdf	dwg
ACO Multiline V150 10.0 улей, l=1000 mm	pdf	dwg
ACO Multiline V150 20.0 улей, l=1000 mm	pdf	dwg
ACO Multiline Drain V150 улей, l=500 mm	pdf	dwg
ACO Multiline V150 улей, l=500 mm, със заустване DN150	pdf	dwg
ACO Multiline V150 водосъбирателна шахта	pdf	dwg
ACO Multiline V150 нископрофилен улей, h=120 mm	pdf	dwg

ACO Multiline V200
ACO Multiline V200 0.0 улей, l=1000 mm	pdf	dwg
ACO Multiline V200 10.0 улей, l=1000 mm	pdf	dwg
ACO Multiline V200 20.0 улей, l=1000 mm	pdf	dwg
ACO Multiline V200 улей, l=500 mm	pdf	dwg
ACO Multiline V200 улей, l=500 mm, със заустване DN200	pdf	dwg
ACO Multiline V200 водосъбирателна шахта	pdf	dwg
ACO Multiline V200 нископрофилен улей, h=80 mm	pdf	dwg
ACO Multiline V200 нископрофилен улей, h=80 mm, със заустване DN100	pdf	dwg
ACO Multiline V200 нископрофилен улей, h=120 mm	pdf	dwg

ACO Multiline V300
ACO Multiline V300 0.0 улей, l=1000 mm	pdf	dwg
ACO Multiline V300 10.0 улей, l=1000 mm	pdf	dwg
ACO Multiline V300 20.0 улей, l=1000 mm	pdf	dwg
ACO Multiline V300 улей, l=500 mm, със заустване DN200	pdf	dwg
ACO Multiline V300 водосъбирателна шахта с тръбна връзка DN200	pdf	dwg
ACO Multiline V300 нископрофилен улей, h=120 mm	pdf	dwg

ACO Multiline V400
ACO Multiline V400 улей, l=1000 mm	pdf	dwg
ACO Multiline V400 улей с тръбна връзка DN400, l=1000 mm	pdf	dwg
ACO Multiline V400 улей с отвори за Т-връзки, l=1000 mm	pdf	dwg
ACO Multiline V400 водосъбирателна шахта, l=1000 mm	pdf	dwg

ACO Multiline V500
ACO Multiline V500 улей, l=1000 mm	pdf	dwg
ACO Multiline V500 улей с отвори за Т-връзки, l=1000 mm	pdf	dwg
ACO Multiline V500 водосъбирателна шахта, l=1000 mm	pdf	dwg

ACO MultiDrain V100
ACO MultiDrain V100 0.0	pdf	docx
ACO MultiDrain V100 10.0	pdf	docx
ACO MultiDrain V100 20.0	pdf	docx
ACO MultiDrain V100 h=6 cm	pdf	docx
ACO MultiDrain V100 h=8 cm	pdf	docx
ACO MultiDrain V100 h=10 cm	pdf	docx
ACO MultiDrain V100 улей с вграден наклон	pdf	docx

ACO MultiDrain V150
ACO MultiDrain V150 0.0	pdf	docx
ACO MultiDrain V150 10.0	pdf	docx
ACO MultiDrain V150 20.0	pdf	docx
ACO MultiDrain V150 h=12 cm	pdf	docx
ACO MultiDrain V150 улей с вграден наклон	pdf	docx

ACO MultiDrain V200
ACO MultiDrain V200 0.0	pdf	docx
ACO MultiDrain V200 10.0	pdf	docx
ACO MultiDrain V200 20.0	pdf	docx
ACO MultiDrain V200 h=12 cm	pdf	docx
ACO MultiDrain V200 улей с вграден наклон	pdf	docx

ACO MultiDrain V300
ACO MultiDrain V300 0.0	pdf	docx
ACO MultiDrain V300 10.0	pdf	docx
ACO MultiDrain V300 20.0	pdf	docx
ACO MultiDrain V300 h=12 cm	pdf	docx
ACO MultiDrain V300 улей с вграден наклон	pdf	docx

ACO MultiDrain V400
ACO MultiDrain V400	pdf	docx

ACO MultiDrain V500
ACO MultiDrain V500	pdf	docx

АСО Общи указания за монтаж	pdf
ACO Multiline детайл за монтаж в асфалт	pdf	dwg
ACO Multiline детайл за монтаж в бетон	pdf	dwg
ACO Multiline детайл за монтаж в паваж	pdf	dwg
