Пречиствателни съоръжения за дъждовни води

ACO-Surface-Water-Treatment-Stormsed-Vortex

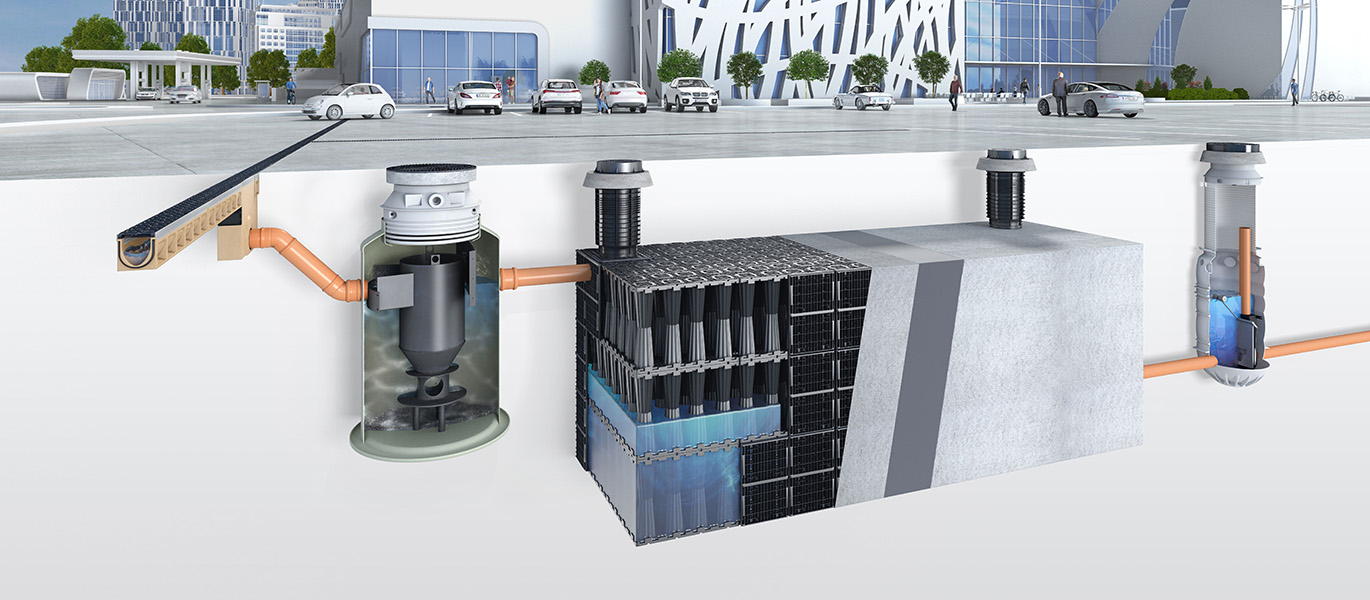

Пречиствателните съоръжения позволяват седиментация чрез хирдодинамично или вихрово разделяне. Могат да се използват самостоятелно или като предварителен етап в пречистването на дъждовни води. ACO Stormsed Vortex може да премахне до 80% от замърсителите и да улови 100% от плаващите елементи. Уникалният дизайн на ACO Stormsed Vortex разделя високите потоци от уловената утайка, което му позволява да обработва широк диапазон от дебити.

Възможности за голям диапазон хидравличен капацитет
Варианти за материал на тялото от полиетилен висока плътност (PE-HD) стъклопласт (GRP) или бетон
Вътрешни части от полиетилен висока плътност (HDPE)
Проектирани за 80% задържане на неразтворени вещества от 75 микрона при висок капацитет на
третиране
Патентован дизайн, компактни съоръжения за малък отпечатък
Лесна поддръжка
Възможности за заустване под различен ъгъл (90°–180°)

Download

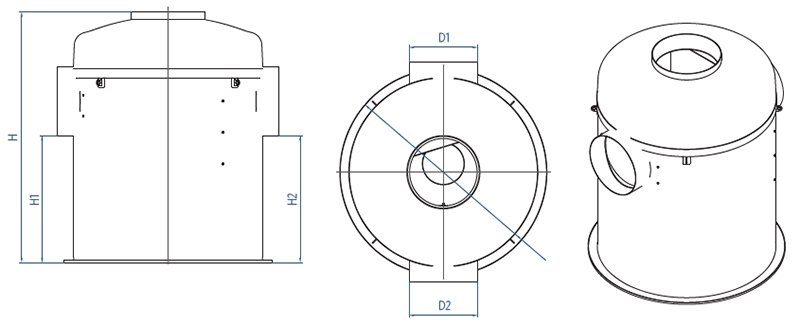

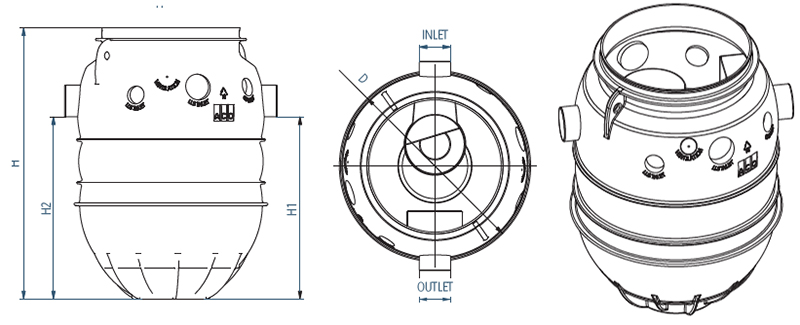

H1	H2	H	Вътр. диаметър	Външ. диаметър	Т Тяло	Тегло	Общ обем	Арт. No
[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[kg]	[l]
1150	1150	1712	1225	1230	562	74	944	411348
1300	1300	1924	1225	1230	624	89	1093	411349
1550	1550	2194	1225	1230	644	101	1334	411350

Диаметър на тялото	50% пречистване на неразтворени вещества	Max. хидравличен капацитет	Размер на капака	Тръбни връзки	Обем на съхранение масла и твърди частици	Обем съхранение седименти	Арт. No
	[l/s]	[l/s]	[DN]	[DN]	[l]	[l]
750	11.7	27	1xDN600	200	30	247	411348
1000	20.8	79	1xDN600	300	80	182	411349
1200	29.9	79	1xDN600	300	130	405	411350

H1	H2	H	Вътр. диаметър	Външ. диаметър	Т Тяло	Тегло	Общ обем	Арт. No
[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[kg]	[l]
1510	1510	2250	1000	1240	740	107	1150	12975.41
1450	1450	2200	1200	1400	750	161	1590	12976.41
1385	1385	2600	1500	1720	1215	221	2390	12977.41
1740	1740	3250	1800	2040	1510	342	4350	12978.41
1500	1500	2950	2200	2440	1450	594	5150	12979.41
1630	1630	3300	3000	3300	1670	982	11460	12981.41

Диаметър на тялото	50% пречистване на неразтворени вещества	Max. хидравличен капацитет	Размер на капака	Тръбни връзки	Обем на съхранение масла и твърди частици	Обем съхранение седименти	Арт. No
	[l/s]	[l/s]	[DN]	[DN]	[l]	[l]
1000	20.8	170	1xDN600	400	80	425	12975.41
1200	29.9	170	1xDN600	400	130	515	12976.41
1500	46.7	220	1xDN600	500	220	653	12977.41
1800	67.3	390	1xDN600	600	450	1531	12978.41
2200	100.6	600	1xDN600	800	630	974	12979.41
3000	186.9	600	1xDN600	800	1410	2393	12981.41

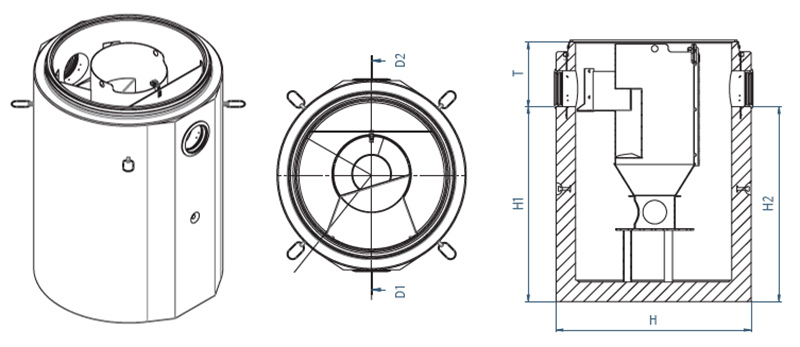

H1	H2	H	Вътр. диаметър	Външ. диаметър	Т Тяло	Тегло	Общ обем	Арт. No
[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[kg]	[l]
1495	1495	2000	1000	1300	505	2880	1056	3006269
1520	1520	2000	1200	1500	480	3473	1549	3010274
1625	1625	2500	1500	1800	875	5820	2518	3008903
1660	1660	2430	1750	2050	770	6406	3512	3008902
1710	1710	2440	2200	2450	730	7021	5740	3006303
1760	1760	2975	2700	3000	1215	13717	8932	3007013

Диаметър на тялото	50% пречистване на неразтворени вещества	Max. хидравличен капацитет	Размер на капака	Тръбни връзки	Обем на съхранение масла и твърди частици	Обем съхранение седименти	Арт. No
	[l/s]	[l/s]	[DN]	[DN]	[l]	[l]
1000	20.8	36.9	1xDN600	200	80	314	3006269
1200	29.9	66.6	1xDN600	250	130	452	3010274
1500	46.7	107.8	1xDN800	315	220	707	3008903
1750	63.6	107.8	1xDN800	315	450	962	3006302
2200	100.6	230.4	1xDN800	400	630	1457	3006303
2700	151.5	414.0	1xDN800	500	980	2290	3007013

Browser not supported

ACO Stormsed Vortex
Хидродинамични пречиствателни съоръжения за дъждовни води

Предимства на системата

Избор от материали на тялото:
