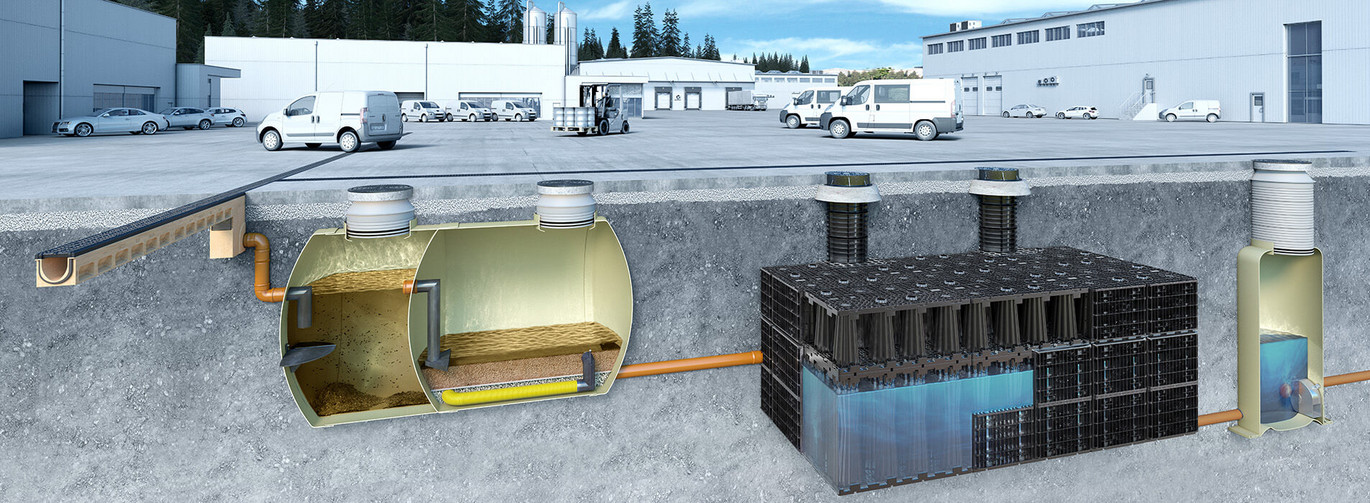

ACO Stormclean TF Image Header

ACO Stormclean TF - филтър за нефтопродукти пречиства дъждовната вода от повърхности, които често се използват от всички видове превозни средства, включително трафик на тежки товари. Филтърът премахва замърсителите на дъждовната вода, включително минералните масла, тежки метали и неразтворени вещества, събрани от зоните за движение. ACO Stormclean TF използва силно реактивен филтриращ материал за адсорбиране на тези вещества и е особено ефективен при отстраняване на суспендирани твърди вещества с размер на частиците по-малък от 63 микрона. Те се улавят от филтърния материал за защита на подземните и повърхностни води от замърсяване.

ACO Stormclean Technical Filter

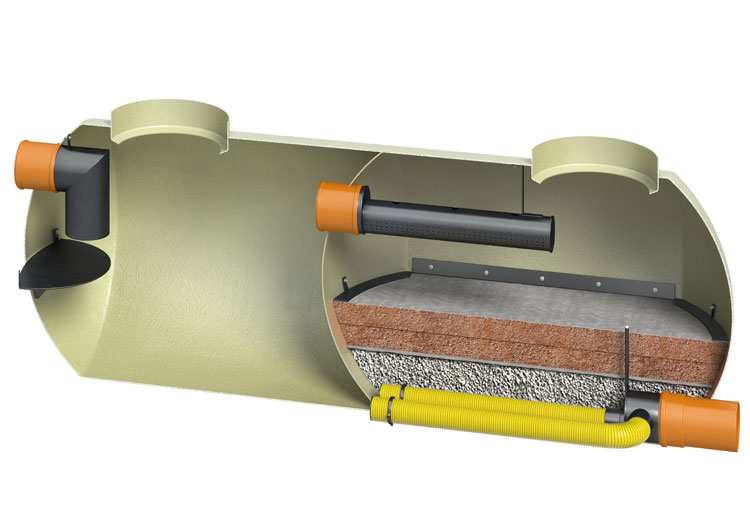

ACO Stormclean TF G-H--image.

Предимства на системата:

  • Eфективно пречистване на водатa чрез отстраняване на нефтопродукти,тежки метали и неразтворени вещества
  • Оптимална достъпност за поддръжка, почистване и изхвърляне
  • Изработен от устойчив стъклопласт- лек като пластмаса, здрав като бетон
  • Тестван живот на филтъра до четири години * в зависимост от местните условия на замърсеност
  • Позволява инфилтриране на вода директно в почвата, намалявайки нуждата от пречиствателни станции и обществени канализационни системи
  • Постига висококачествена чистота на водата - подходяща за инфилтрация.
YouTube-Thumbnail-ACO-Stormclean-TF

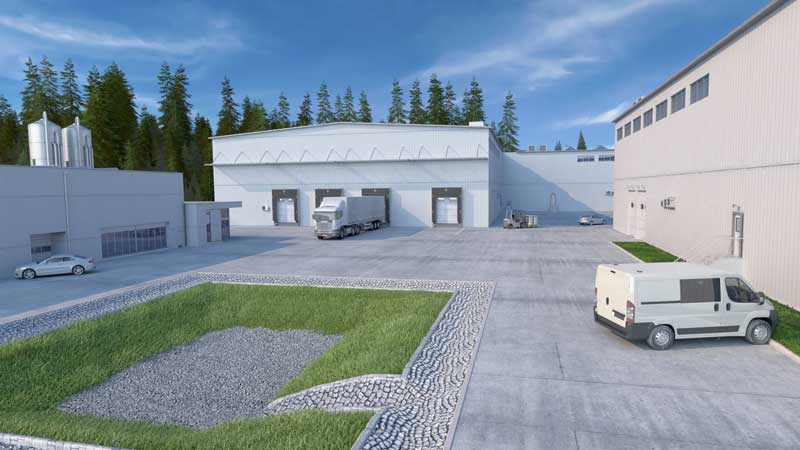

Swale-Standart-Solution

Kонвенционално решение

Конвенционалното решение е да се използва зелено корито за повърхностна инфилтрация на замърсената вода. Огромният недостатък на това решение е високата нужда от пространство от 10-20% от свързаната площ. Това означава, че ценната, иначе използваема повърхност се губи.

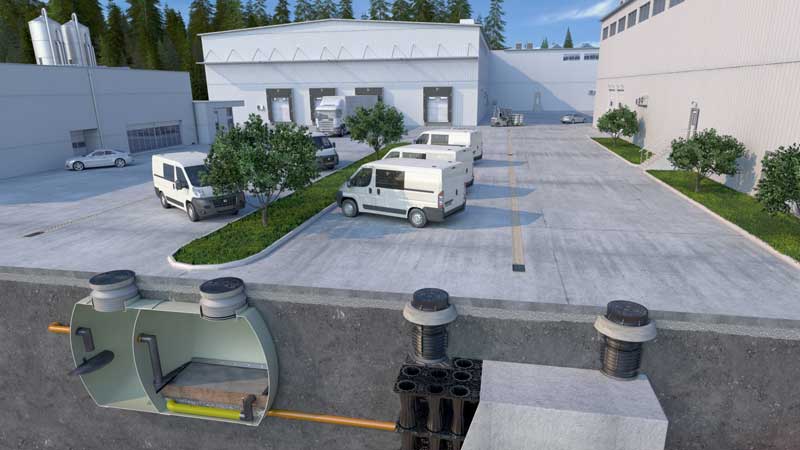

Modern-Solution-ACO-Stormclean

Модерно решение с ACO Stormclean Technical Filter

Благодарение на интеграцията на най-модерните GRP системи, нищо не пречи на интензивното използване на повърхността, дори и при тежък товарен трафик.

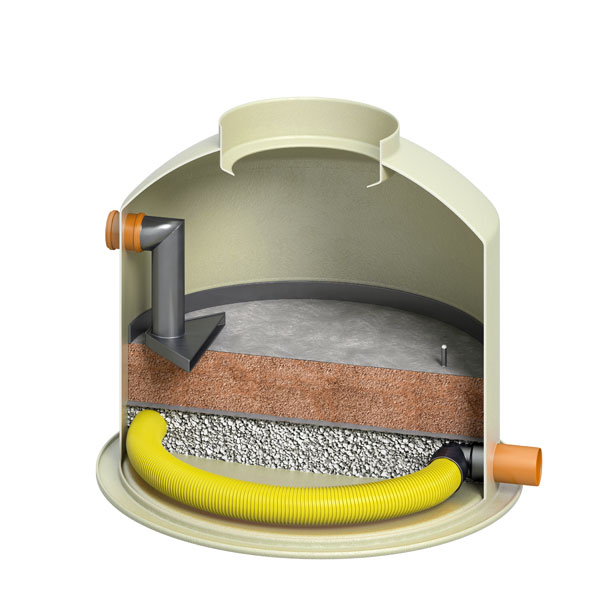

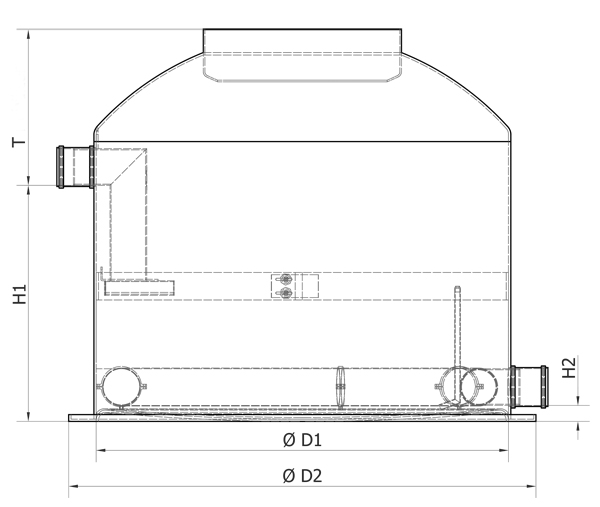

Stormclean_TF_G-V

Означение

Макс. начален
дебит

[l/s]

Вход/изход


DN

Позиция

Обем
утайка

[l]

Комбинация с
утаител

Коминация с
резервоар
за седименти

Обем на
филтърната
камера
[m3]

Обем на
резервоара

[l]

Обем чакъл


[m3]		Арт. No.
TF 600 G-V20160вертикален425012816.4112831.013.837600.512955.F1
TF 850 G-V27160вертикален503412817.4112832.015.454201.012956.F1
Означение

H1


[mm]

H2


[mm]

Ø D1


[mm]

Ø D2


[mm]

Т tank


[mm]

Височина
резервоар

[mm]

Вход/Изход
разлика

[mm]

Общо Тегло


[kg]

Необходими
надстройки		Арт. No
TF 600 G-V10307018002040680171096015901 x DN60012955.F1
TF 850 G-V123027021002340680191096025501 x DN60012956.F1

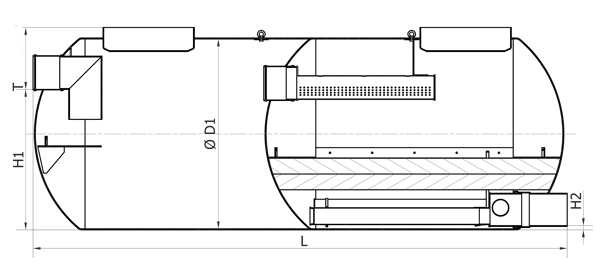

Stormclean_TF_G-H

Означение

Макс. начален дебит


[l/s]

Вход/изход


DN

Позиция

Обем утайка


[l]

Обем на филтърната
камера

[m3]

Обем на резервоара


[l]

Обем на филтъра


[m3]

Обем чакъл


[m3]

Арт. No
TF 1000 G-H32300хоризонтален42504.688831.20.812945.F1
TF 1300 G-H41300хоризонтален50346.2112401.51.112946.F1
Означение

H1


[mm]

H2


[mm]

Ø D2


[mm]

Т tank


[mm]

Дължина на целия
резервоар

[mm]

Височина
резервоар

[mm]

Вход/Изход
разлика

[mm]

Общо Тегло

[kg]

Необходими
надстройки		Арт. No
TF 1000 G-H134040180058050601920130027402 x DN60012945.F1
TF 1300 G-H134040180058061101920130034492 x DN60012946.F1

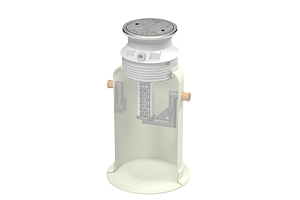

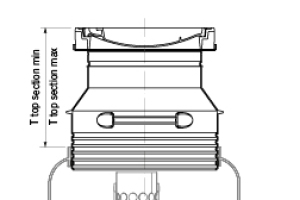

Надстройка с рамка и капак с клас на натоварване А15, съгласно БДС EN 124
ACO Top Section Load Class A Image
ACO Top Section Load Class A Drawing
Надстройка
min-max
[mm]		Капак
[mm]		Тегло
[кг]		Арт. Nо.
520 - 640Ø600973301.34.11
520 - 1090Ø6001033301.34.12
520 - 1690Ø6001133301.34.13

Надстройка с рамка и капак с клас на натоварване B125, съгласно БДС EN 124
ACO Top Section Load Class B Image
ACO Top Section Load Class B Drawing
Надстройка
min-max
[mm]		Капак
[mm]		Тегло
[кг]		Арт. Nо.
550 - 670Ø6001153301.35.11
550 - 1120Ø6001233301.35.12
550 - 1720Ø6001343301.35.13

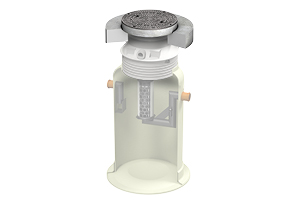

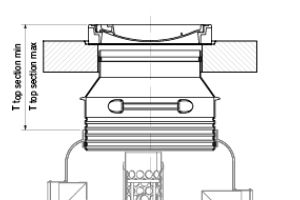

Надстройка с рамка и капак с клас на натоварване D400, съгласно БДС EN 124
ACO Top Section Load Class D Image
ACO Top Section Load Class D Drawing
Надстройка
min-max
[mm]		Капак
[mm]		Тегло
[кг]		Арт. Nо.
550 - 655Ø6008463301.36.08
550 - 1130Ø6008543301.36.09
550 - 1730Ø6008663301.37.10

За изработката на Stormclean Technical Filter e използван GRP - лек композитен материал, направен от стъклени влакна, подсилени със свързващи вещества от полиестерна смола. Влакната могат да бъдат получени от различни материали като въглерод, арамид, базалт или стъкло. Поради множеството позитвни свойства на материалите армирани с GRP влакна, те се използват в голямо разнообразие от индустриални сектори като космонавтиката, автомобилостроенето и корабоплаването.

Ниско тегло

Евтин транспорт и лесно обслужване на строителната площадка. Не се изисква тежкотоварно оборудване.

Устойчивост

Устойчивостта на деформация от локален натиск осигурява консистенция и устойчивост на формата

Дълготрайни свойства на материалът

Устойчивост на външни условия (атмосферни влияния, ултравиолетови лъчи и др.) Без промяна на механичните свойства.

Водоплътност

Не се изисква повърхностно покритие, висока химическа устойчивост.

Лесно персонализиране

GRP сепараторите позволяват индивидуални решения на клиентите по отношение на формата, повърхността и химичния състав.

ACO GRP Material Advantages Image

Предимства

  • Без необходимост от тежки машини - малко товарно тегло
  • Спестявания в транспорта и на строителната площадка
  • Минимален риск от повреда на продукта от неправилна инсталация
  • Постоянни свойства на материала през целия експлоатационен живот
  • Намаляване на разходите за поддръжка
  • Предотвратяване на корозия и изтичане
  • Дългосрочна надеждност, защита срещу сериозни повреди
