ACO Lipusmart е мазнинозадържател от следваща генерация комбиниращ 4 функции в едно компактно съоражение- мазнинозадържател, ревизионен отвор, помпена станция и интегриран контрол на системата. Съоражението предлага решение за всяка инсталационна ситуация благодарение на адаптивната конструкция и гъвкавия дизайн при който помпената станция може да се монтира съобразно пространствените изисквания на проекта.

Smart:



  • заради интегрирана защита против обратен поток
  • защото е необходимо да се планира само един вентилационен отвор
  • защото всички компоненти се интегрират лесно в системата за управление на сграда с пълен контрол

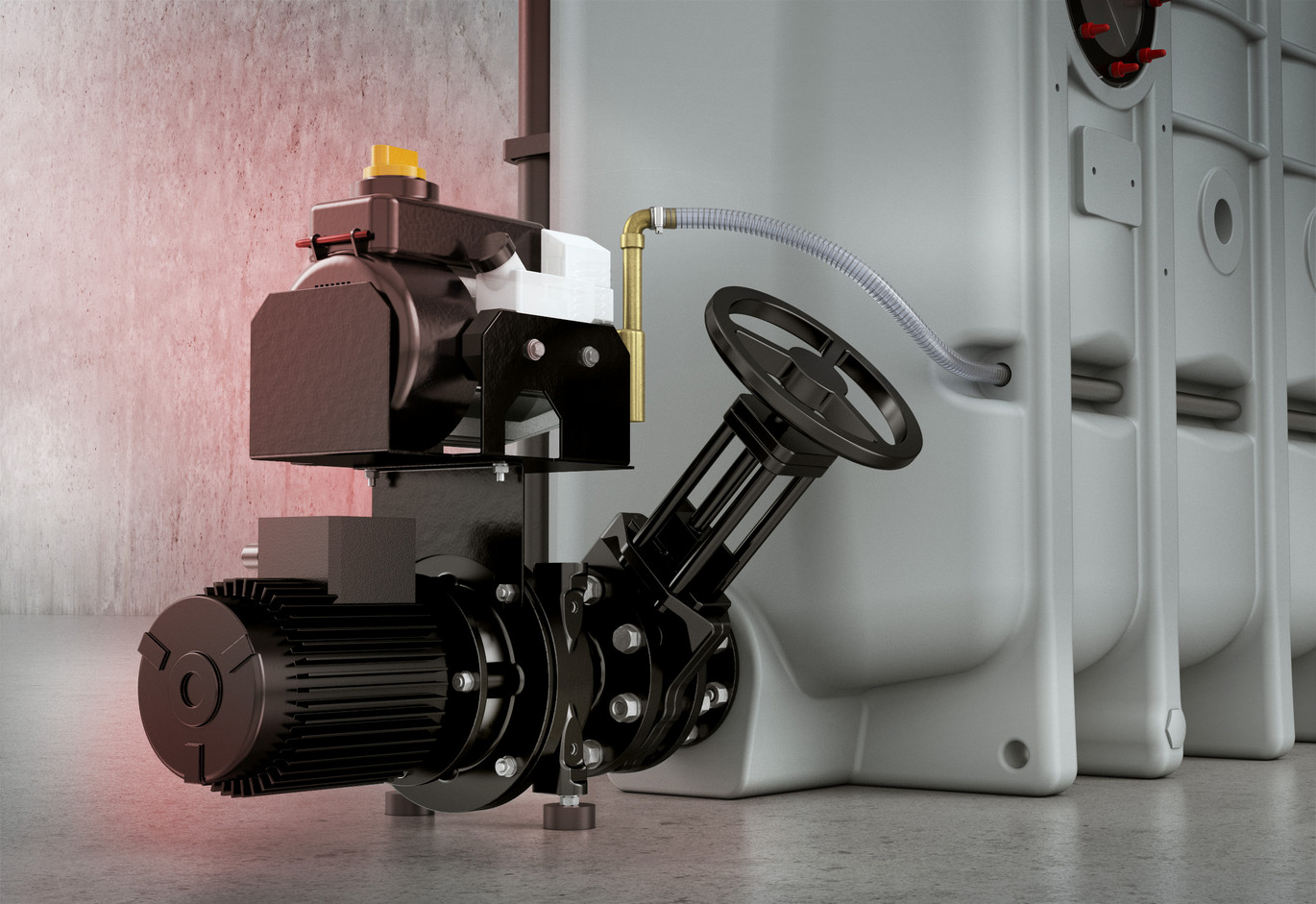

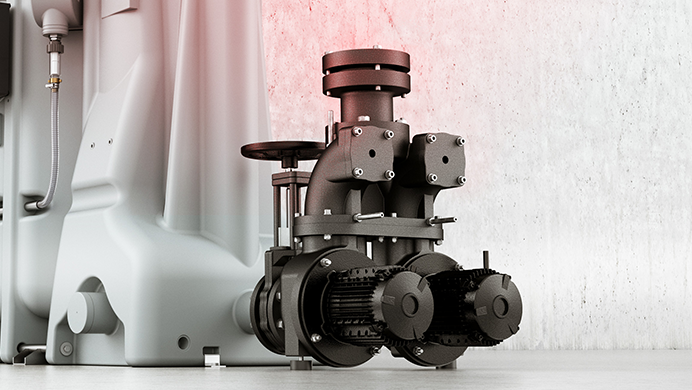

Енергоспестяващи и тихи помпи

Технологията ACO LipuSmart е специална разработка на ACO в сътрудничество с Института за технологични машини и оборудване (IPAT)

Резултатът:

  • Намалено ниво на звуково налягане
  • Без нежелана турбулентност
  • Увеличена ефективност на помпата
  • Увеличена цялостна ефективност
  • Намален риск от запушване
Ефективно почистване и депониране без мирис

ACO LipuSmart е оборудван с вътрешна почистваща система под високо налягане, която гарантира оптимален резултат.Вътрешните стени на резервоарите са напълно почистени на 360 ° от въртяща се дюза при налягане 150 бара. Освен това има и друго предимство: тъй като депонирането и почистването се извършват в затворена система, неприятните миризми в сградата са предотвратени.

Адаптация на конструкцията

Ако нивото на водата на сепаратора е под нивото на връщане трябва да се планира подходящ предпазител за обратен поток (помпена станция) в съответствие с БДС EN 12050. С LipuSmart тази защитна функция е интегрирана, което значително опростява планирането и проектирането. При ново строителство и реконструкции на сгради броят на тръбите, които трябва да бъдат положени, има решаващо значение. Благодарение на компактната струтура на LipuSmart при проктирането е необходимо да се предвиди само един вентилационен канал. Това не само опростява планирането, но и намалява разходите за строителство. LipuSmart може лесно да се интегрира в системата за управление на сгради чрез Modbus. Контролът на всички компоненти на системата се осъществява чрез цялостен системен контрол и по този начин позволява постоянен мониторинг на системата.

Основно предизвикателство при проектирането е избор на система, която е изцяло безопасна. Другият важен аспект е съответствието на всички отделни компоненти, за да се осигури безопасна и лесна инсталация.

LipuSmart съчетава и двете:

  • чрез интегрирана защита обратен поток
  • чрез спестяване на време благодарение на лесната инсталация
  • чрез Plug & Play връзка на цялостния системен контрол

LipuSmart намалява усилията за планиране и проектиране до едно решение: продукт, който съчетава мощна технология за разделяне и помпа с комфорт при експлоатация.

LipuSmart спестява време за проектиране с един сигурен избор:

  • интегрирана защита срещу обратно връщане
  • планиране на един единствен вентилационен отвор
  • фабрично окомплектована система, която лесно ;може да се интегрира в управлението на сградата с пълен контрол



Планирате ли BIM проект и се нуждаете от подкрепа? Ние помагаме с правилния продукт: LipuSmart е готов за BIM.

ACO ви предоставя като данни за проектиране в Revit в RTV формат за Autodesk Revit и в международния обменен формат IFC 4.0.

Свържете се с нашите технически екип за професионална консулация:
www.aco.bg/designteam

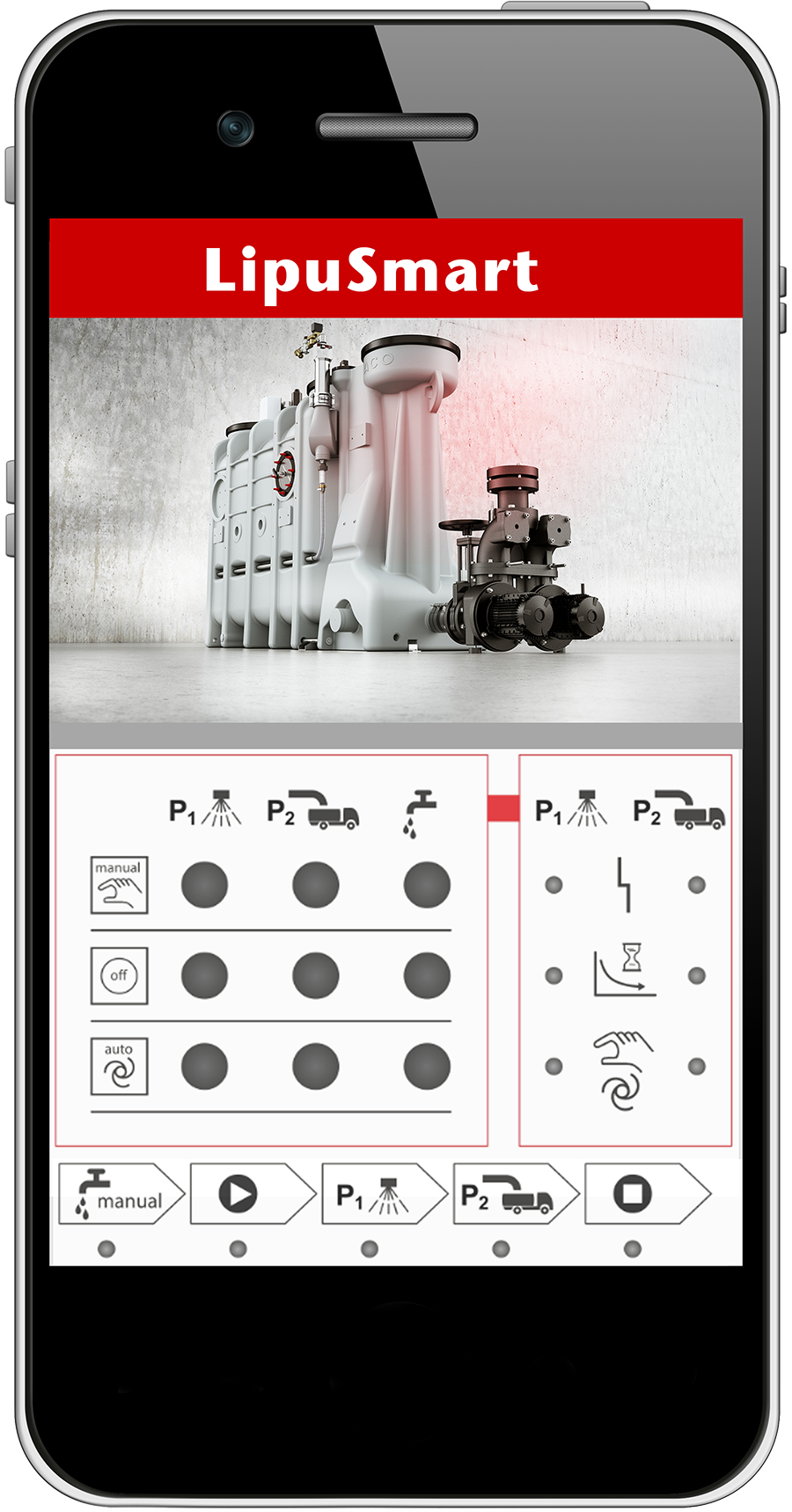

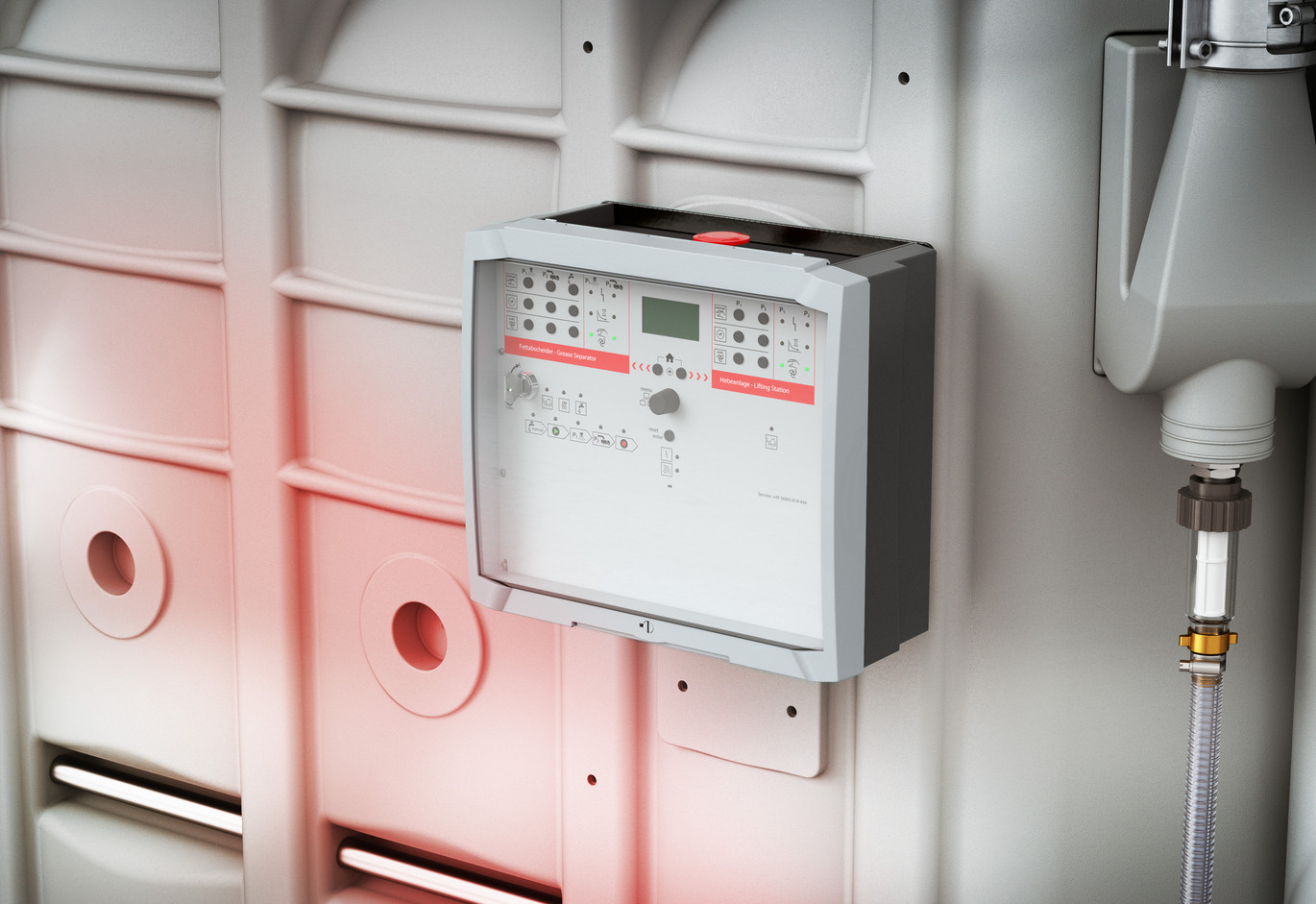

Интелигентна система, интелигентен контролер

LipuSmart предлага изцяло новаторски контрол на систе мата, който комбинира отделните устройства за управление на мазнинозадържателя, помпената станция и всички останали компоненти.

  • Системен контрол (Plug&Play)
  • Цифров протокол за управление на мазнинозадържателя
  • Запазване на настройките в SD картата
  • Bluetooth-интерфейс (включен в оборудването) или Modbus-интерфейс (опция)
  • Сигнална система с GSM модул (аксесоар) за автоматично предаване на данни
  • Ясна структура на менюто
  • Задаване на параметри и конфигуриране чрез приложение
  • Графично представяне на процесите изпразване и почистване на мазнинозадържателя

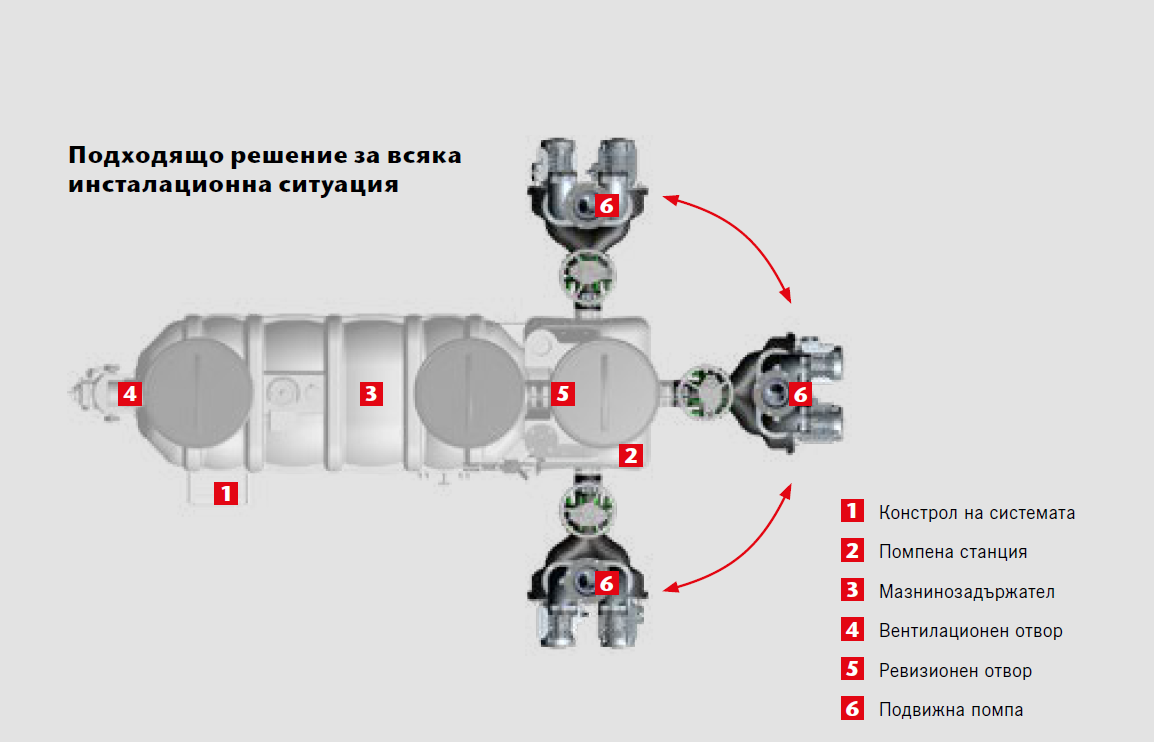

Проектирането на всяка отделна ситуация има индивидуални изисквания и предизвикателства. Много често стандартните решения, които не могат да се адаптират ограничават пространство за маневриране и движение. Гъвкавият дизайн на LipuSmart е несравнимо предимство в подобни случаи. Помпената станция може да се монтира съобразно ситуацията, което дава нови възможности за употреба на пространството.

Разчитайте на АСО при проектирането

Флексабилност означава свобода на избора от широка гама продукти. ACO ви помага да изберете правилния мазнинозадържател и може да изпълните цялостното проектиране на системата.

ACO намира оптималното решение за вашата инсталационна ситуация - интегрирана услуга, която гарантира оптимални резултати.

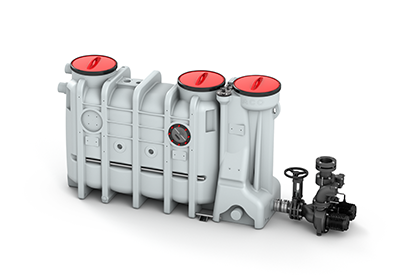

ACO LipuSmart - Базова версия

  • Депониране и почистване чрез отваряне на капака
  • Връзка за депониране DN 65, съединителен фланец със Storz съединител 75В и сляп конектор 2½
Номинален размер DN                              Обем                                         ПопмаТеглоАрт. Номер
  Утайки
[l]
Мазнини
[l]
Общ
[l]
ТипМощност на мотор
[kW]
Обем
[l]
Празен
[kg]
Пълен
[kg]

NS 2DN 100210100440Помпена станция 1,5kW1.51551946343552.36.00
NS 3DN 100300150630Помпена станция1,5kW1.51552048343553.36.00
NS 4DN 100400200830Помпена станция1,5kW1.515521910493554.36.00
NS 5.5DN 1507253601430Помпена станция 4,0kW423532317533555.36.00
NS 7DN 1508004001600Помпена станция 4,0kW423534019403557.36.00
NS 8.5DN 1509404751900Помпена станция 4,0kW423536122613558.36.00
NS 10DN 15010005202000Помпена станция 4,0kW423537323533560.36.00

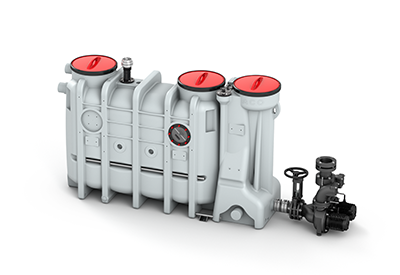

ACO LipuSmart - Полуавтоматична версия

  • Депониране чрез директно измукване
  • Почисвтане през капак с помощта на клапа
Номинален размер DN                              Обем                                         ПопмаТеглоАрт. Номер
  Утайки
[l]
Мазнини
[l]
Общ
[l]
ТипМощност на мотор
[kW]
Обем
[l]
Празен
[kg]
Пълен
[kg]

NS 2DN 100210100440Pumpenset 1,5kW1.51551996393552.66.00
NS 3DN 100300150630Pumpenset 1,5kW1.51552098393553.66.00
NS 4DN 100400200830Pumpenset 1,5kW1.515522410543554.66.00
NS 5.5DN 1507253601430Pumpenset 4,0kW423532817583555.66.00
NS 7DN 1508004001600Pumpenset 4,0kW423534619463557.66.00
NS 8.5DN 1509404751900Pumpenset 4,0kW423536722673558.66.00
NS 10DN 15010005202000Pumpenset 4,0kW423537923793560.66.00

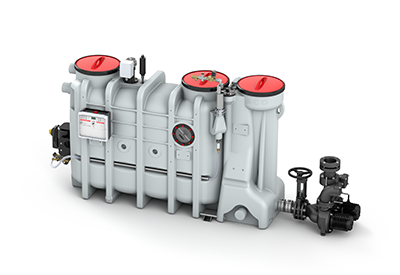

ACO LipuSmart - Автоматична версия

  • Депониране чрез програмирано автоматично управление на директно изпомпване
  • Възможност за Bluetooth връзка
  • Хидро-механично вътрешно почистване с помпа под високо налягане и почистваща впръскателна глава
Контролен панел от ляво
Номинален размер DN                              Обем                                         ПопмаТеглоАрт. Номер
  Утайки
[l]
Мазнини
[l]
Общ
[l]
ТипМощност на мотор
[kW]
Обем
[l]
Празен
[kg]
Пълен
[kg]

NS 2DN 100210100440Помпена станция 1,5kW1.51552296693552.76.32
NS 3DN 100300150630Помпена станция 1,5kW1.51552448743553.76.32
NS 4DN 100400200830Помпена станция 1,5kW1.515525910893554.76.32
NS 5.5DN 1507253601430Помпена станция 4,0kW423536317933555.76.32
NS 7DN 1508004001600Помпена станция 4,0kW423537919793557.76.32
NS 8.5DN 1509404751900Помпена станция 4,0kW423540023003558.76.32
NS 10DN 15010005202000Помпена станция 4,0kW423541224123560.76.32
Контролен панел от дясно
Номинален размер DN                              Обем                                         ПопмаТеглоАрт. Номер
  Утайки
[l]
Мазнини
[l]
Общ
[l]
ТипМощност на мотор
[kW]
Обем
[l]
Празен
[kg]
Пълен
[kg]

NS 2DN 100210100440Помпена станция 1,5kW1.51552296693552.76.42
NS 3DN 100300150630Помпена станция 1,5kW1.51552448743553.76.42
NS 4DN 100400200830Помпена станция 1,5kW1.515525910893554.76.42
NS 5.5DN 1507253601430Помпена станция 4,0kW423536317933555.76.42
NS 7DN 1508004001600Помпена станция 4,0kW423537919793557.76.42
NS 8.5DN 1509404751900Помпена станция 4,0kW423540023003558.76.42
NS 10DN 15010005202000Помпена станция 4,0kW423541224123560.76.42

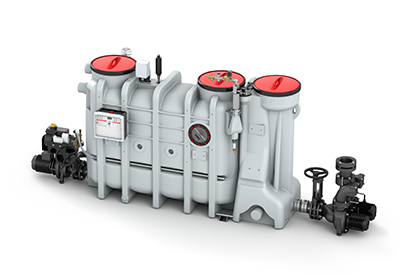

ACO LipuSmart - Автоматична версия с допълнителна помпа

  • Допълнителна помпа за депониране с вихрово колело
Контролен панел от ляво
Номинален размер DN                              Обем                                         ПопмаТеглоАрт. Номер
  Утайки
[l]
Мазнини
[l]
Общ
[l]
ТипМощност на мотор
[kW]
Обем
[l]
Празен
[kg]
Пълен
[kg]

NS 2DN 100210100440Помпена станция 1,5kW1.51553067463552.86.32
NS 3DN 100300150630Помпена станция 1,5kW1.51553189483553.86.32
NS 4DN 100400200830Помпена станция 1,5kW1.515533411643554.86.32
NS 5.5DN 1507253601430Помпена станция 4,0kW423543918693555.86.32
NS 7DN 1508004001600Помпена станция 4,0kW423545820583557.86.32
NS 8.5DN 1509404751900Помпена станция 4,0kW423547823783558.86.32
NS 10DN 15010005202000Помпена станция 4,0kW423549024903560.86.32
Контролен панел от дясно
Номинален размер DN                              Обем                                         ПопмаТеглоАрт. Номер
  Утайки
[l]
Мазнини
[l]
Общ
[l]
ТипМощност на мотор
[kW]
Обем
[l]
Празен
[kg]
Пълен
[kg]

NS 2DN 100210100440Помпена станция 1,5kW1.51553067463552.86.42
NS 3DN 100300150630Помпена станция 1,5kW1.51553189483553.86.42
NS 4DN 100400200830Помпена станция 1,5kW1.515533411643554.86.42
NS 5.5DN 1507253601430Помпена станция 4,0kW423543918693555.86.42
NS 7DN 1508004001600Помпена станция 4,0kW423545820583557.86.42
NS 8.5DN 1509404751900Помпена станция 4,0kW423547823783558.86.42
NS 10DN 15010005202000Помпена станция 4,0kW423549024903560.86.42
Брошура ACO Lipusmartpdf
Брошура ACO Grease Separatorspdf



ACO LipuSmart базова версия
АСО LipuSmart P-OB NS2            pdf dwg
АСО LipuSmart P-OB NS3pdfdwg
АСО LipuSmart P-OB NS4pdfdwg
АСО LipuSmart P-OB NS5.5.pdfdwg
АСО LipuSmart P-OB NS7pdfdwg
АСО LipuSmart P-OB NS8.5pdfdwg
АСО LipuSmart P-OB NS10pdfdwg
ACO LipuSmart полуавтоматична версия
АСО LipuSmart P-OD NS2pdfdwg
АСО LipuSmart P-OD NS3pdfdwg
АСО LipuSmart P-OD NS4pdfdwg
АСО LipuSmart P-OD NS5.5.pdfdwg
АСО LipuSmart P-OD NS7pdfdwg
АСО LipuSmart P-OD NS8.5pdfdwg
АСО LipuSmart P-OD NS10pdfdwg
ACO LipuSmart автоматична версия
АСО LipuSmart P-OD NS2pdf
