Всички АСО сепаратори за нефтопродукти отговарят на БДС EN 858:2003. Те са хидравлично тествани и имат сертификат от независима лаборатория.

ACO Oleopator P-SD
Коалесцентен сепаратор за нефтопродукти за монтаж под земята с интегрирана надстройка

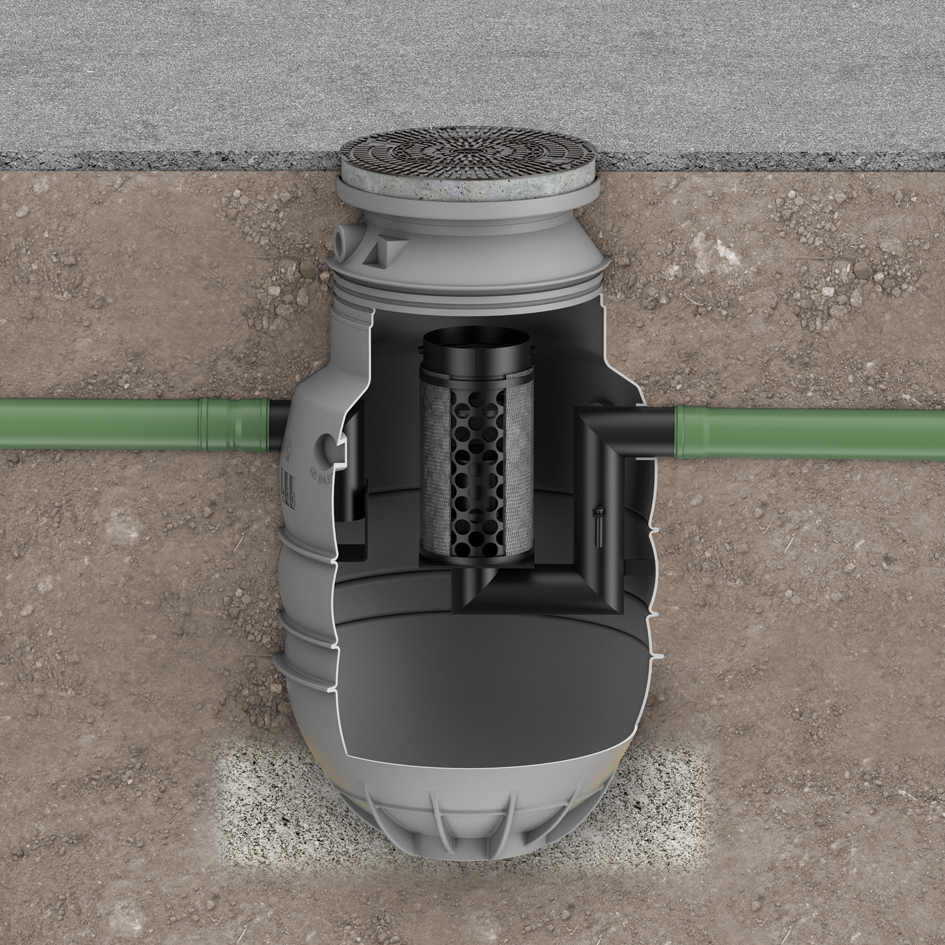

ACO Oleopator P-SD Installed Image

Предимства на системата

  • За вграждане в земята
  • С автоматично затварящо устройство с поплавък при 0,9g/cm3
  • С интегрирано оформена повдигаща тръба за различна входна височина
  • Опционално надграждане с бетонни носещи пръстени 60, 80 и 100 mm до входящ Tmax
  • Структурна стабилност, гарантирана за 50 години
  • Защита против максимално ниво на подпочвените води
  • Химическа устойчивост срещу нефтопродукти, неорганични киселини, основи, водни разтвори
  • Капак - допълнителен аксесоар



ACO-Oleopator-P-SD--load-class-specification

Класове на натоварване според приложението.

ACO-Oleopator-P-SD-Top-Section-cutting

Възможност за корекция на височината на надстройката по време не монтаж.

ACO-Oleopator-P-SD-underwater-protection

Защита против максимално ниво на подпочвените води.

ACO Oleopator P-SD Drawing
Арт. No.ОзначениеДебит
[l/s]		ϕD
[mm]		H1
mm		H1
mm		Tmin
[mm]		Tfix
[mm]		Tmax
[mm]		Тегло
[kg]		DN
[mm]		Обем утайка
[l]		Обем масла
[l]		Общ обем
[l]
3903.40.00Oleopator P-SD NS 3/3003110966946841970137068100381240731
3913.40.00Oleopator P-SD NS 3/6003110123612168419701370791006612401009
3923.40.00Oleopator P-SD NS 3/9003110145014308419701370841009272401272
3906.40.00Oleopator P-SD NS 6/6006160126112418109501340861507022351036
3916.40.00Oleopator P-SD NS 6/1200616017431723810950126010115011802351529
3908.40.00Oleopator P-SD NS 8/8008160147314538109501340961507802601246
3910.40.00Oleopator P-SD NS 10/10001016017431723810950126010515010572601529

Капак клас на натоварване A15 съгласно БДС EN 124

ACO-Oleopator-P-SD-manhole-cover-A15
  • Капак от бетон и рамка и чугун
  • Без заключване

Подходящ за:

  • Oleopator P-SD
  • Oleopass P- SD
  • Sludge Trap P-SD

Арт. No.0150.65.36

Капак клас на натоварване B125, съгласно БДС EN 124

ACO-Oleopator-P-SD-manhole-cover-B125
  • Капак от бетон и рамка и чугун
  • Без заключване

Подходящ за:

  • Oleopator P-SD
  • Oleopass P- SD
  • Sludge Trap P-SD

Арт. No. 701740

Капак клас на натоварване D400 съгласно БДС EN 124

ACO-Oleopator-P-SD-manhole-cover-B125
  • Капак от бетон и рамка и чугун
  • Без заключване

Подходящ за:

  • Oleopator P-SD
  • Oleopass P- SD
  • Sludge Trap P-SD

Арт. No. 701737

Адапторен пръстен

ACO-Oleopator-P-SD- Adjustment Ring Concrete
  • от бетон
  • за увеличаване дълбочината на шахтата

Подходящ за:

  • Oleopator P-SD
  • Oleopass P- SD
  • Sludge Trap P-SD

ARV 625 x 60 - Арт. No. 742011

ARV 625 x 80 - Арт. No. 742012

ARV 625 x 100 - Арт. No. 742013

Оборудване за вземане на проби

ACO-Oleopator-P-SD- Sample Divice

Подходящ за:

  • Oleopator P-SD
  • Oleopass P- SD
  • Sludge Trap P-SD

Арт. No. 701246

Плоско уплътнение между капак и сепаратор

ACO-Oleopator-P-SD-sealing

Подходящ за:

  • Oleopator P-SD
  • Oleopass P- SD
  • Sludge Trap P-SD

Арт. No. 0150.66.83

Адапторен ринг от пластмаса за клас на натоварване D400

ACO-Oleopator-P-SD--adjustment-ring-plastik

Подходящ за:

  • Oleopator P-SD
  • Oleopass P- SD
  • Sludge Trap P-SD

Арт. No. 418879

Дистрибуционна плоча от бетон за клас на натоварване D400

ACO-Oleopator-P-SD--load-distribution-plate

Подходящ за:

  • Oleopator P-SD
  • Oleopass P- SD
  • Sludge Trap P-SD

Арт. No. M01456

Свързващ пръстен между шахта и надстройка

ACO-Oleopator-P-SD--connecting-ring

Подходящ за:

  • Oleopator P-SD
  • Oleopass P- SD
  • Sludge Trap P-SD

Арт. No. 0150.72.63

Шахта за вземане на проби

ACO-Oleopator-P-SD--sample-unit
  • От полиетилен с диаметър 450 mm
  • С интегриран чугунено- бетонен капак клас на натоварване В 125
  • Със защита против миризми

Подходящ за:

  • Oleopator P-SD
  • Oleopass P- SD
  • Sludge Trap P-SD

DN 100,с наклон 160 mm Арт. No. 3300.13.10

DN 100, с наклон 30 mm Арт. No. 3300.13.11

DN 150, с наклон 160 mm Арт. No. 3300.13.20

DN 150, с наклон 75 mm Арт. No. 3300.13.20

Шахта за вземане на проби

ACO-Oleopator-P-SD--sample-unit-D400
  • От полиетилен с диаметър 450 mm
  • С интегриран чугунено- бетонен капак клас на натоварване D400
  • Със защита против миризми

Подходящ за:

  • Oleopator P-SD
  • Oleopass P- SD
  • Sludge Trap P-SD

DN 100,с наклон 160 mm Арт. No. 3300.13.15

DN 100, с наклон 30 mm Арт. No. 3300.13.16

DN 150, с наклон 160 mm Арт. No. 3300.13.25

DN 150, с наклон 75 mm Арт. No. 3300.13.26

Елемент за удължаване

ACO-Oleopator-P-SD-middle-part
  • От полиетилен
  • Улъжителна височина от 100 до 650 mm
  • Може да бъде отрязан на интервали от 45 mm по продължение на маркировките

Подходящ за:

  • Oleopator P-SD
  • Oleopass P- SD
  • Sludge Trap P-SD

Арт. No. 3300.13.00

Алармено устройство

ACO-Oleopator-P-SD-alarm-device
  • Позволява комбинирано или отделно управление на нивото на маслата, утайките и течността
  • контрол на маслата и течността

Подходящ за:

  • Oleopator P-SD
  • Oleopass P- SD
  • Sludge Trap P-SD

Арт. No. 6751.65.52

Сепариране на нефтопродукти - ACO Каломаслоувителиpdf
ACO Oleopator P-SD библиотекаpdf
ACO Oleopator P-SD NS3-300pdfdwg
ACO Oleopator P-SD NS3-600pdfdwg
ACO Oleopator P-SD NS3-900pdfdwg
ACO Oleopator P-SD NS6-600pdfdwg
ACO Oleopator P-SD NS6-1200pdfdwg
ACO Oleopator P-SD NS8-800pdfdwg
ACO Oleopator P-SD NS10-1000pdfdwg
ACO Oleopator P- SD Инструкции за монтаж и експлоатацияpdf
