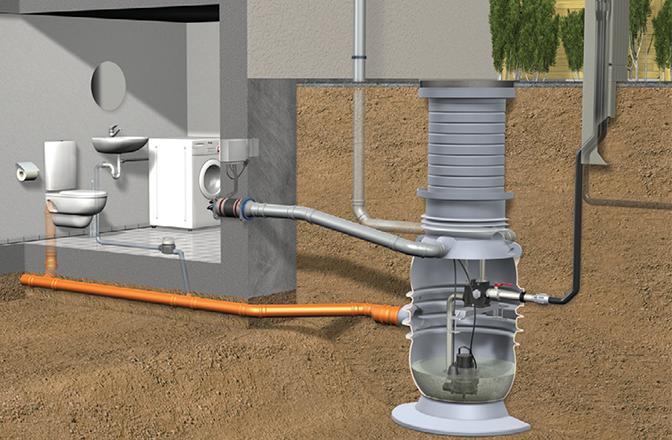

Помпените станции ACO са модулни: класът на натоварване, системата за контрол, видът на измерване на нивото, типът помпа и аксесоарите могат да бъдат свободно избрани.

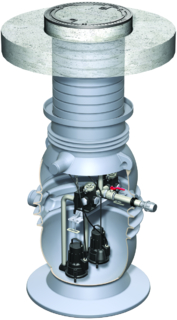

ACO Muli-Max-F mono/duo

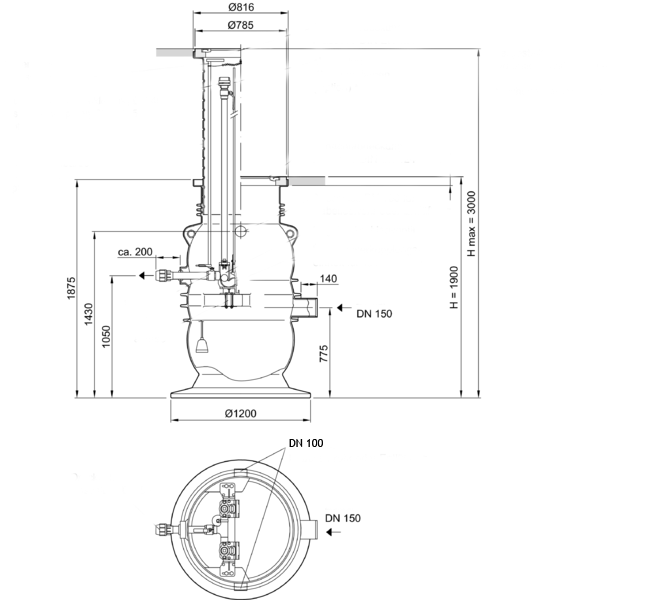

  • Полиетиленова шахта със светъл диаметър: 900 mm
  • R 1/2С нагнетателна тръба от неръждаема стомана и 1 (2) сферични крана R 1/2, тръбна връзка под налягане DN40/R2, външна тръбна връзка под налягане DN 50
  • Линия на пневматичен контрол с дължина 10 m
  • Нагнетателна тръбна връзка R2`` или R1 1/2``
  • Сферична възвратна клапа
  • Тръба и водещ елемент от неръждаема стомана
  • Свързване над водата
  • Верига от неръжадема стомана с дължина 1.5 m
  • Система АСО - официално одобрение Z-42.1-418
Надстройка без вентилация, клас на натоварване A15
Надстройка без вентилация, клас на натоварване B125
Надстройка без вентилация, клас на натоварване D400
Арт. NoКлас на
натоварване на капака
ТипОписаниеВисочина
mm
Полезен обем до
l
Тегло
kg
0178.08.70А15MonoСвободно поставен капак1900150175
0178.08.71А15DuoСвободно поставен капак1900150200
0178.08.72B125MonoСвободно поставен капак1950150160
0178.09.04B125MonoВодоплътен капак с болтово заклюване1950150160
0178.08.73B125DuoСвободно поставен капак1950150180
0178.09.06B125DuoВодоплътен капак с болтово заклюване1950150180
0178.09.00D400MonoСвободно поставен капак30001501060
0178.09.05D400MonoВодоплътен капак с болтово заклюване30001501060
0178.09.01D400DuoСвободно поставен капак30001501080
0178.09.07D400DuoВодоплътен капак с болтово заклюване30001501080
