Tunnel Drainage

Отводняването на тунели е важен фактор за сигурността. При пожар, времето за евакуация е от ключово значение. Европейските стандарти изискват система за сигурност, която включва слотови отводнителни улеи от полимербетон.

ACO Monoblock Tunnel Slot

Tunnel Slot Channel

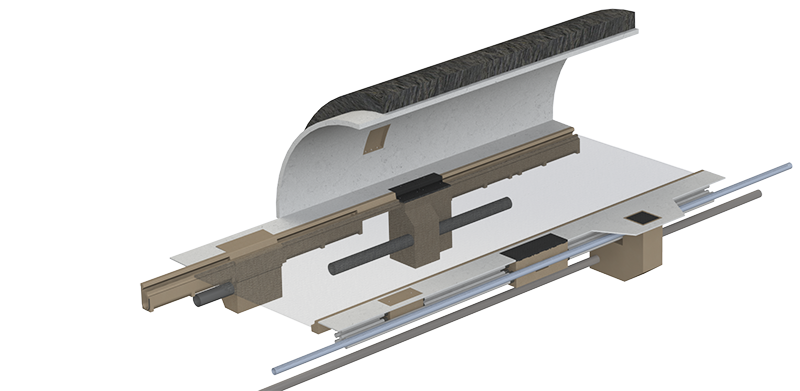

Tunnel System Overview

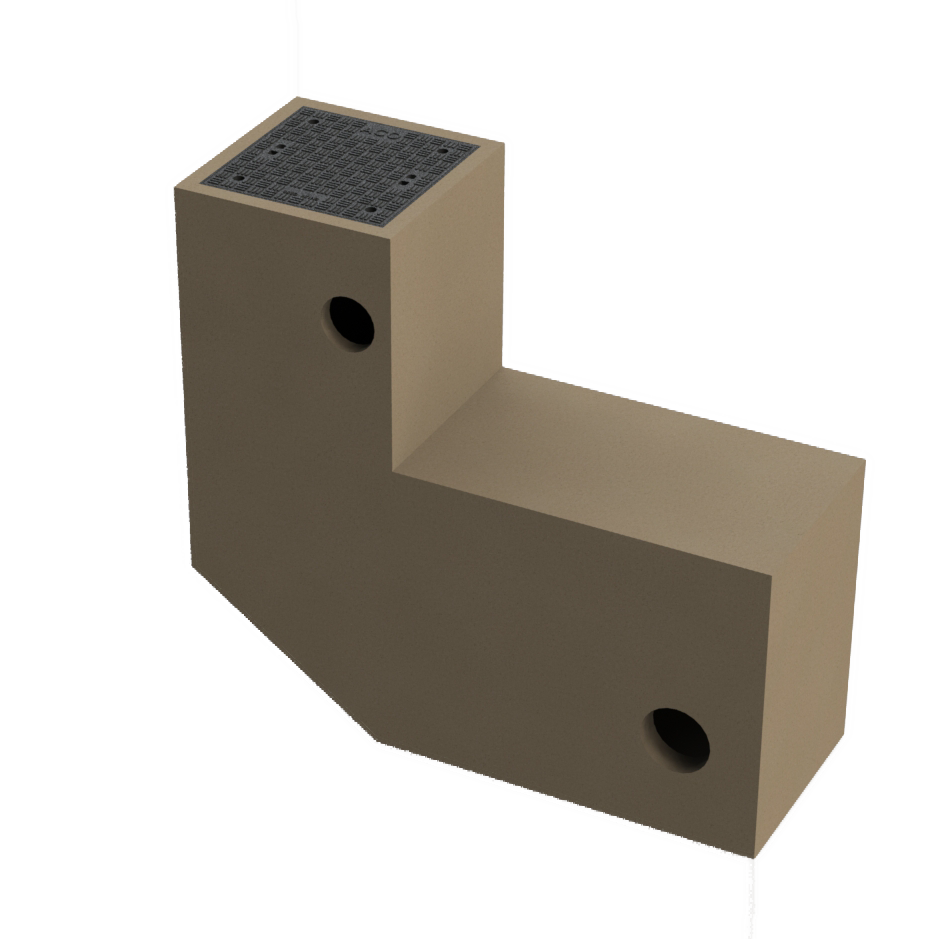

Drainageschacht 2

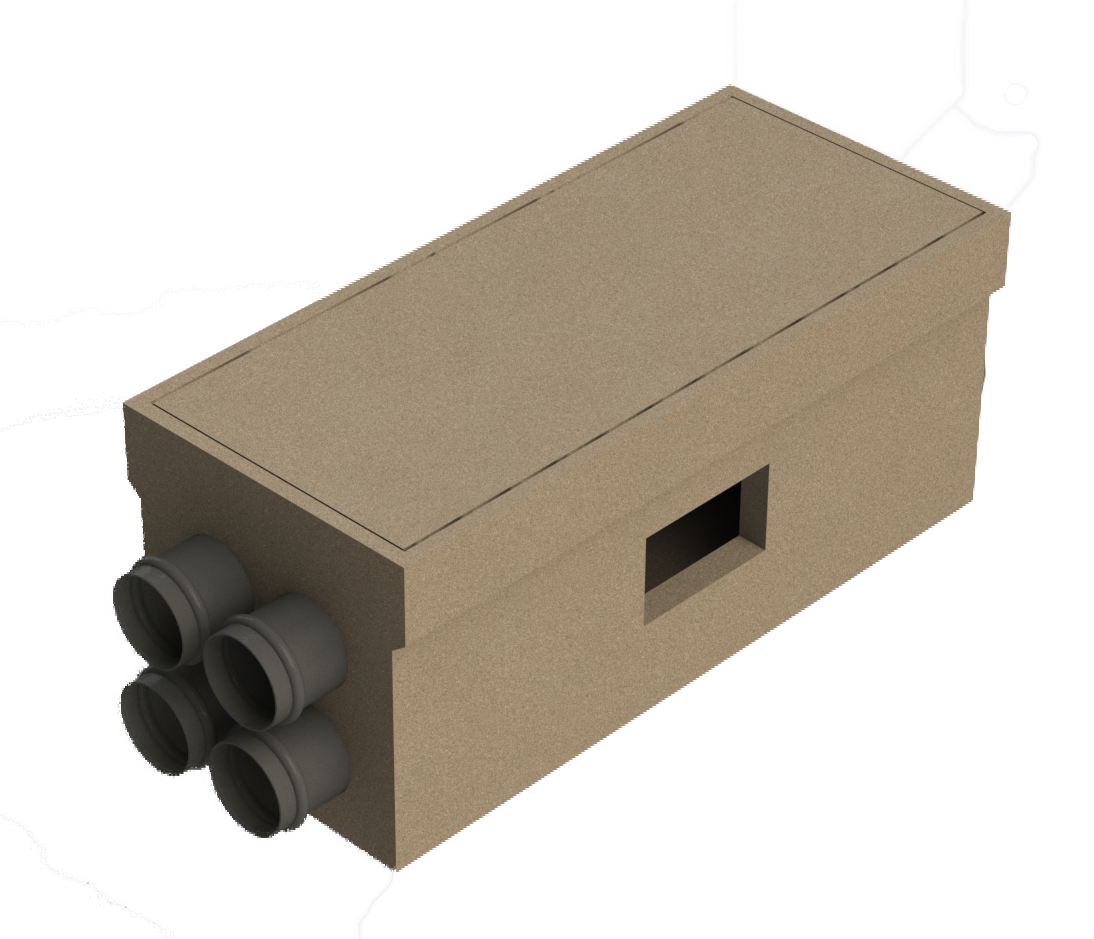

Kabelschacht Polymerabdeckung

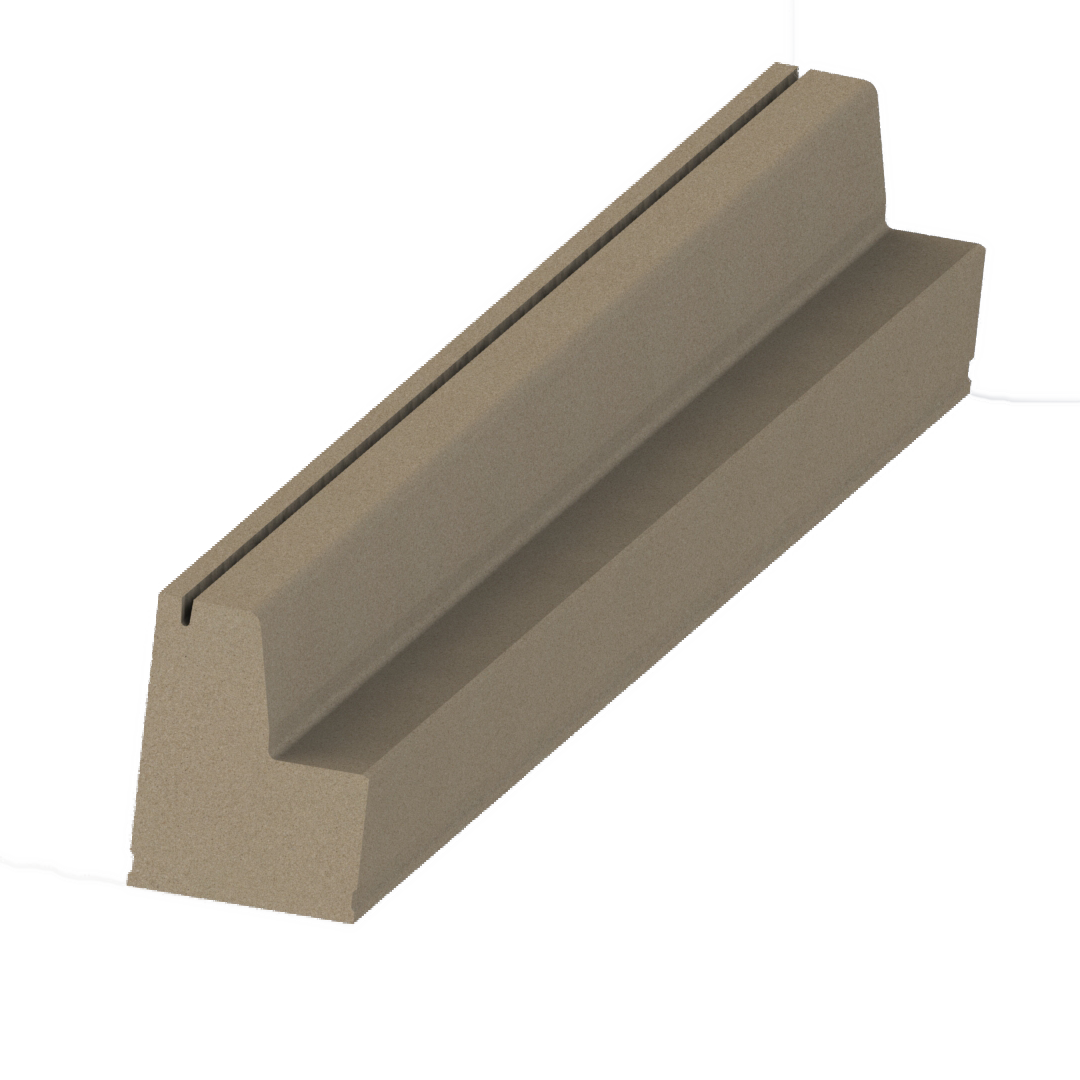

Randstein

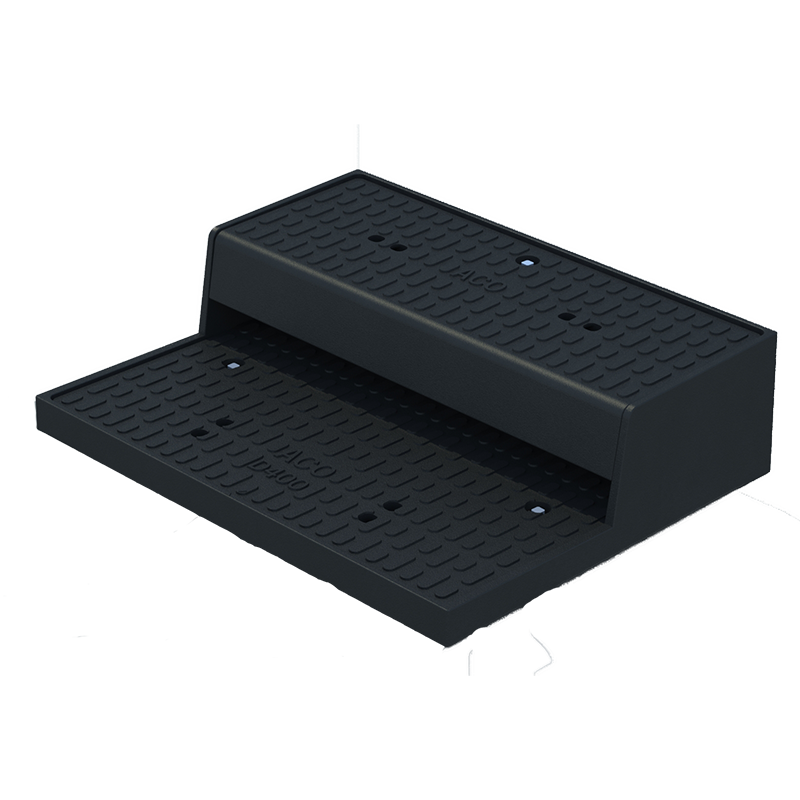

Stufenabdeckung
Брошура ACO Monoblockpdf
Продуктов каталог ACO Monoblock RDpdf
ACO Monoblock Референтна карта OMVpdf
ACO Monoblock Референтна карта Lukoilpdf
ACO Monoblock Референтна карта Арена Армеецpdf
ACO Monoblock Референтна карта Столична общинаpdf
RD100V
Наклон0%0.50%1%
Дължина на участък
L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]
q [l/s/m]
6.421.28
6.000.60
5.700.38
5.400.27
5.250.21
4.950.17
4.900.14
4.680.12
4.580.10
4.500.09

Q [l/s]
q [l/s/m]
7.751.55
8.200.82
8.400.56
8.600.43
8.750.35
9.000.30
9.100.26
9.200.23
9.270.21
9.250.19

Q [l/s]
q [l/s/m]
8.751.75
9.700.97
10.350.69
10.700.54
11.130.45
11.400.38
11.550.33
11.600.29
11.700.26
12.000.24
RD150V
0.0
Наклон0%0.50%1%
Дължина на участък
L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]
q [l/s/m]
9.501.90
9.000.90
8.700.58
8.400.42
8.250.33
7.950.27
7.700.22
7.600.19
7.420.16
7.250.15

Q [l/s]
q [l/s/m]
11.502.30
12.451.25
13.050.87
13.600.68
14.000.56
14.100.47
14.530.42
14.800.37
14.850.33
15.000.30

Q [l/s]
q [l/s/m]
13.102.62
14.701.47
15.751.05
16.600.83
17.500.70
18.000.60
18.380.53
18.800.47
19.130.43
19.500.39
RD150V
10.0
Наклон0%0.50%1%
Дължина на участък
L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]
q [l/s/m]
21.054.21
19.801.98
19.051.27
18.400.92
18.000.72
17.400.58
17.150.49
16.800.42
16.200.36
16.000.32

Q [l/s]
q [l/s/m]
24.004.80
24.502.45
25.501.70
26.001.30
26.751.07
27.000.90
27.650.79
28.000.70
28.130.63
28.500.57

Q [l/s]
q [l/s/m]
26.405.28
28.302.83
30.002.00
31.201.56
32.501.30
33.001.10
33.950.97
34.600.87
35.100.78
35.500.71
RD150V
20.0
Наклон0%0.50%1%

Дължина на участък
L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]
q [l/s/m]
36.257.25
33.503.35
32.252.15
31.201.56
30.251.21
29.400.98
28.700.82
28.000.70
27.450.61
27.000.54

Q [l/s]
q [l/s/m]
39.507.90
39.503.95
40.202.68
41.002.05
41.501.66
42.001.40
42.351.21
42.351.07
43.200.96
43.000.86

Q [l/s]
q [l/s/m]
42.508.50
44.004.40
45.753.05
48.002.40
49.251.97
50.401.68
51.101.46
52.001.30
52.651.17
53.501.07
RD200V
0.0
Наклон0%0.50%1%
Дължина на участък
L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]
q [l/s/m]
17.503.50
16.601.66
16.051.07
15.600.78
15.250.61
14.700.49
14.350.41
14.000.35
13.950.31
13.500.27

Q [l/s]
q [l/s/m]
20.504.10
21.502.15
22.501.50
23.601.18
24.500.98
25.500.85
25.900.74
26.000.65
26.550.59
27.000.54

Q [l/s]
q [l/s/m]
23.004.60
25.502.55
27.751.85
29.001.45
30.751.23
31.201.04
32.550.93
32.800.82
34.200.76
34.500.69
RD200V
20.0
Наклон0%0.50%1%
Дължина на участък
L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]
q [l/s/m]
64.0512.81
59.405.94
57.453.83
56.002.80
54.752.19
53.701.79
52.501.50
51.201.28
50.851.13
50.001.00

Q [l/s]
q [l/s/m]
69.0013.80
69.006.90
70.504.70
72.003.60
73.002.92
74.402.48
75.952.17
76.801.92
77.851.73
78.501.57

Q [l/s]
q [l/s/m]
74.0014.80
76.007.60
80.255.35
83.004.15
86.253.45
88.502.95
91.002.60
93.202.33
94.502.10
96.001.92
RD300V
Наклон0%0.50%1%
Дължина на участък
L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]
q [l/s/m]
78.4515.69
73.667.37
71.554.77
70.003.50
68.752.75
67.802.26
66.851.91
66.001.65
65.251.45
64.001.28

Q [l/s]
q [l/s/m]
85.0017
86.008.6
88.505.9
92.004.6
95.003.8
97.503.25
99.052.83
100.002.50
102.152.27
105.002.10

Q [l/s]
q [l/s/m]
91.0018.20
96.009.60
102.006.80
108.005.40
113.004.52
117.603.92
120.053.43
124.003.10
127.352.83
130.002.60

ACO Monoblock библиотека
ACO Monoblock RD100V библиотекаpdfdwg
ACO Monoblock RD150V библиотекаpdfdwg
ACO Monoblock RD200V библиотекаpdfdwg
ACO Monoblock RD300V библиотека pdfdwg
ACO Monoblock RD100V
ACO Monoblock RD100V отводнителен улейpdfdwg
ACO Monoblock RD100V челна плочаpdfdwg
ACO Monoblock RD100V ревизионен елементpdfdwg
ACO Monoblock RD100V водосъбирателна шахта pdfdwg
ACO Monoblock RD150V
ACO Monoblock RD150V библиотекаpdfdwg
ACO Monoblock RD150V 0.0 отводнителен улейpdfdwg
ACO Monoblock RD150V 0.0 челна плочаpdfdwg
ACO Monoblock RD150V 0.0 ревизионен елементpdfdwg
ACO Monoblock RD150V 0.0 ревизионен елемент с уплътнениеpdfdwg
ACO Monoblock RD150V 0.0 водосъбирателна шахтаpdfdwg
ACO Monoblock RD150V 10.0 отводнителен улейpdfdwg
ACO Monoblock RD150V 10.0 челна плочаpdfdwg
ACO Monoblock RD150V 10.0 ревизионен елементpdfdwg
ACO Monoblock RD150V 10.0 ревизионен елемент с уплътнениеpdfdwg
ACO Monoblock RD150V 10.0 водосъбирателна шахтаpdfdwg
ACO Monoblock RD150V 20.0 отводнителен улейpdfdwg
ACO Monoblock RD150V 20.0 челна плочаpdfdwg
ACO Monoblock RD150V 20.0 ревизионен елементpdfdwg
ACO Monoblock RD150V 20.0 ревизионен елемент с уплътнениеpdfdwg
ACO Monoblock RD150V 20.0 водосъбирателна шахта pdfdwg
ACO Monoblock RD200V
ACO Monoblock RD200V 0.0 отводнителен улейpdfdwg
ACO Monoblock RD200V 0.0 челна плочаpdfdwg
ACO Monoblock RD200V 0.0 ревизионен елементpdfdwg
ACO Monoblock RD200V 0.0 ревизионен елемент с уплътнениеpdfdwg
ACO Monoblock RD200V 0.0 водосъбирателна шахтаpdfdwg
ACO Monoblock RD200V 20.0 челна плоча pdfdwg
ACO Monoblock RD200V 20.0 челна плочаpdfdwg
ACO Monoblock RD200V 20.0 ревизионен елементpdfdwg
ACO Monoblock RD200V 20.0 ревизионен елемент с уплътнение pdfdwg
ACO Monoblock RD200V 20.0 водосъбирателна шахтаpdfdwg
ACO Monoblock RD300V
ACO Monoblock RD300V отводнителен улей pdfdwg
ACO Monoblock RD300V челни плочи и преход за ревизионен елемент pdfdwg
ACO Monoblock RD300V челна плоча с уплътнениеpdfdwg
ACO Monoblock RD300V ревизионен елементpdfdwg
ACO Monoblock RD300V водосъбирателна шахтаpdfdwg
АСО Общи указания за монтажpdf
ACO Monoblock RD детайл за монтаж в паваж до клас F900pdfdwg
ACO Monoblock RD детайл за монтаж в асфалт до клас D400pdfdwg
ACO Monoblock RD детайл за монтаж в асфалт до клас F900pdfdwg
ACO Monoblock RD детайл за монтаж в бетон до клас F900pdfdwg
ACO Monoblock RD100Vpdf docx
ACO Monoblock RD150V 0.0pdf docx
ACO Monoblock RD150V 10.0pdf docx
ACO Monoblock RD150V 20.0pdf docx
ACO Monoblock RD200V 0.0pdf docx
ACO Monoblock RD200V 20.0pdf docx
ACO Monoblock RD300Vpdf docx
Декларация за експлоатационни показатели ACO Monoblock RDpdf
